使用说明书 SIPLACE CA4 V2 6 元件处理
使用软件版本 711.0 或更新 版本 02/2019 6.1 SIPLACE CA4 V2 的 X 供料器模块
239
6.1.5 X 供料器模块的能量和数据接口
部件号：00141247-xx X 供料器模块的能量和数据接口
6
图 6.1 - 8 X 供料器模块的能量和数据接口
(1) 锁定插销的解锁按钮
(2) 操作员面板
(3) 数据电缆
(4) 电源电缆
(5) 电子部件外壳
(6) 折叠支脚
(7) 引导供料器模块的 Omega 曲线
(8) 锁定插销
(9) 供料器模块前对中销的定位孔
(10) 基板
(11) 料带卷盘保持器
6 元件处理 使用说明书 SIPLACE CA4 V2
6.1 SIPLACE CA4 V2 的 X 供料器模块 使用软件版本 711.0 或更新 版本 02/2019
240
6.1.5.1 说明
能量和数据接口让 X 供料器模块可以在贴片机和设置区域之外的地点使用。此接口由一个带有
Omega 曲线的铝制框架 （第 237
页图 6.1 - 6 中的部件 7），用于固定和引导供料器模块。供料
器模块可像在 X 元件料车上一样，通过滑动导块安放到 Omega 曲线上，然后向前推送，直到供
料器模块的前对中销完全进入定位孔 （第 237
页图 6.1 - 6 中的部件 9）。锁定插销 （第 237 页
图 6.1 - 6
中的部件 8）在此位置锁定供料器模块。若要拆除供料器模块，只需按下释放按钮
（第 237
页图 6.1 - 6 中的部件 1）。锁定插销 （第 237 页图 6.1 - 6 中的部件 8）被按下并释放供
料器模块。折叠支脚 （第 237
页图 6.1 - 6 中的部件 6）稳定能源和数据接口的位置，特别适用于
较宽的供料器模块。
电子部件外壳 （第 237
页图 6.1 - 6 中的部件 5）为能源和数据接口固定住电子部件控制单元。操
作员面板 （第 237
页图 6.1 - 6 中的部件 2）由 “Start （启动）”、“Stop （停止）” 按钮和两个状
态显示 LED 灯组成。通过数据电缆 （第 237
页图 6.1 - 6 中的部件 3）。电源电缆 （第 237 页图
6.1 - 6
中的部件 4）与所提供的供电单元连接。
6.1.5.2 使用
能量和数据接口可用来检查、维护和修理 X 供料器模块。此外，它还可以用于为 PCB 生产进行
提前设置。在这种情况下，能源和数据接口被固定在基板 （第 239
页图 6.1 - 8 中的部件 10）。
料带卷盘保持件 （第 239
页图 6.1 - 8 中的部件 11）同样也被安装在基板上。在插入元件料带
时，您可以检查或重新设置增量、拾取位置和传送导轨速度。我们内容详尽的用户手册介绍了此
接口的使用方法和它必要的维修工作。
6.1.5.3 交付范围
– 单插槽 EDIF
– 电源，100 - 120 / 200 - 240 VAC，+30 VDC，4.3 A
– 带料带卷盘臂的基板
– 用户手册
使用说明书 SIPLACE CA4 V2 6 元件处理
使用软件版本 711.0 或更新 版本 02/2019 6.1 SIPLACE CA4 V2 的 X 供料器模块
241
6.1.6 元件料车的托盘保持器
部件号：00141285-xx X- 系列贴片机的托盘保持器
6

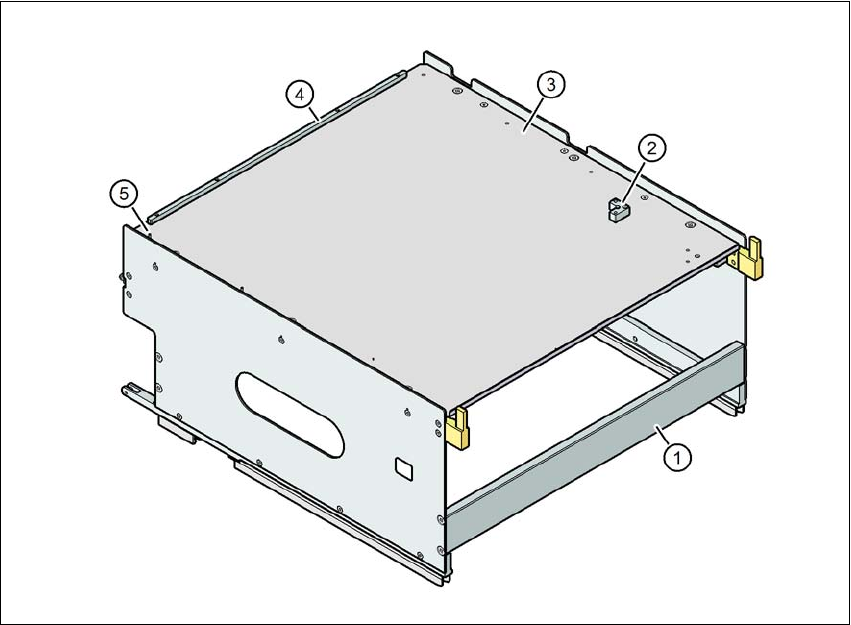

图 6.1 - 9 托盘保持器
(1) 托盘保持器
(2) 第 2 个 JEDEC 华夫盘的托架
(3) 华夫盘托盘
(4) JEDEC 华夫盘止动杆
(5) 定位针 - JEDEC 华夫盘的零点
6
单个安放的 JEDEC 华夫盘或华夫盘盒可以通过磁铁固定在华夫盘托盘上。如果安放了两个
JEDEC 华夫盘，就必须用为 MTC 华夫盘托盘使用的锁定杆或者装配导轨对其进行固定。
部件： 部件号：
磁铁 00316593-xx
用于 JEDEC 盒的锁定杆 / 装配导轨 00372615-xx
