6 元件处理 使用说明书 SIPLACE CA4 V2 6.2 元件料车 使用软件版本 711.0 或更新 版本 02/2019 250 6.2.5 元件料车的尺寸 6 图 6.2 - 5 元件料车尺寸 （以毫米为单位）
使用说明书 SIPLACE CA4 V2 6 元件处理
使用软件版本 711.0 或更新 版本 02/2019 6.2 元件料车
249
6.2.4 元件料车上的基准点
6
图 6.2 - 4 元件料车上的基准点
(1) 元件料车上的基准点
一旦 SIPLACE 元件料车被装入，贴片机就会测量元件料车上的
基准点。
对于边缘长度小于 0.5 mm 的元件，如，0402 元件或更小的元件，元件位置通过第一个元件被拾
取前的插袋确定。
6 元件处理 使用说明书 SIPLACE CA4 V2
6.2 元件料车 使用软件版本 711.0 或更新 版本 02/2019
250
6.2.5 元件料车的尺寸
6

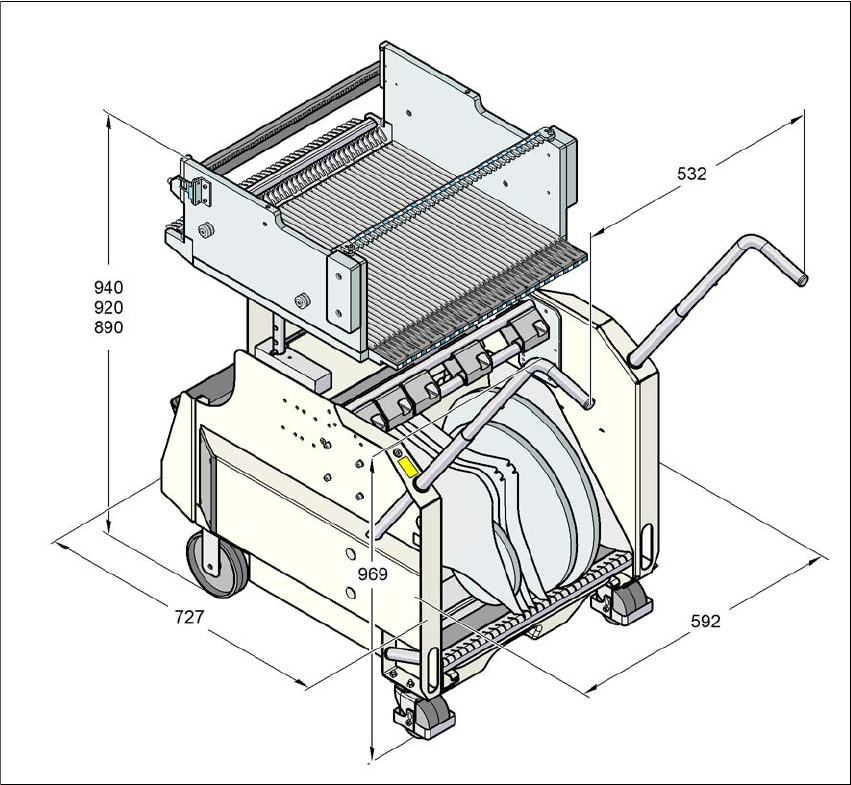

图 6.2 - 5 元件料车尺寸 （以毫米为单位）
使用说明书 SIPLACE CA4 V2 6 元件处理
使用软件版本 711.0 或更新 版本 02/2019 6.2 元件料车
251
6.2.6 转换料台
将供料器模块的前滑动导块放到插入辅助装置上。推入时，供料器模块的导块沿导轨曲线滑动，
直至滑动到止动杆位置。止动杆上的对中孔用于固定 X 供料器模块的 “ 前 ” 对中销。与此同时，
转换料台的锁定插销 （第 252
页图 6.2 - 7 中的部件 1）与供料器模块的锁定摇杆啮合。供料器模
块顶部的 “ 后 ” 对中销通过对中杆中的凹槽固定。
6

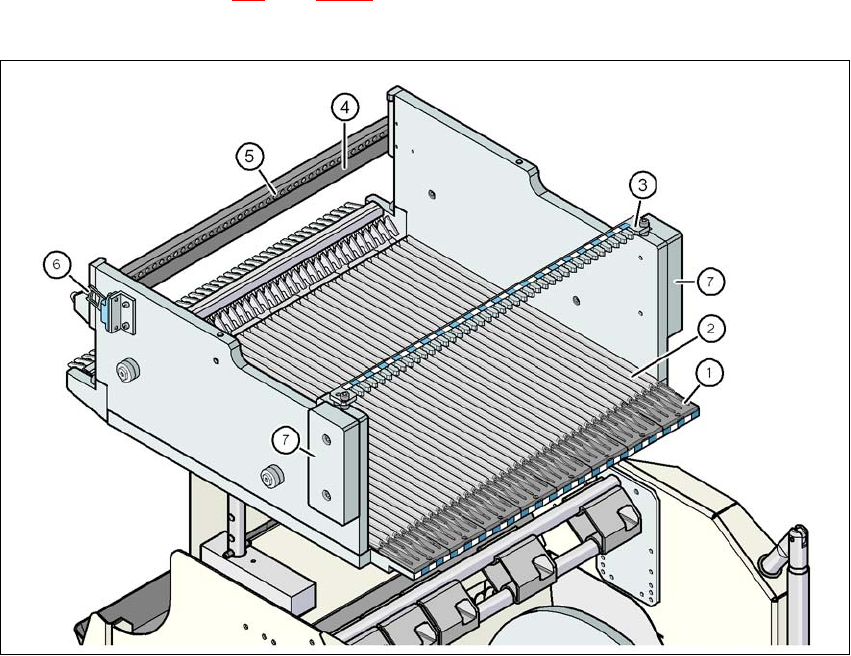

图 6.2 - 6 转换料台，后视图
(1) 插入辅助装置
(2) 导轨剖面 （Ω 剖面）
(3) 用于固定 X 供料器模块 “ 后 ” 对中销的对中杆
(4) 停止杆
(5) 对中孔
(6) 用于开关急停电路安全开关的触点
(7) 护手装置
