7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.1 吸嘴交换器 使用软件版本 711.0 或更新 2019 年 2 月版
264
7.1.2.9 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点：其中一个确定位置， 另一个确定角度。
7.1.3 SIPLACE MultiStar CPP M 的吸嘴交换器
吸嘴盘安装在一个常用的盤架板上，通过两个气缸销固定并用 4 个按钮锁紧。准确的位置由每个
吸嘴盘上的两个基准点确定。吸嘴盘在盤架板上的正确位置由微动开关监控，从而防止贴片头与
任何向上突出的吸嘴盘相碰。所有吸嘴盘位置必须被填充，因为安全电路会由于吸嘴盘缺失或吸
嘴盘未正确就位而停止贴片机。吸嘴交换器通过吸嘴盘代码来识别吸嘴盘是用于 20xx 吸嘴还是
用于 28xx 吸嘴。
在吸嘴站上，吸嘴可通过喷气抛弃元件。吸嘴可以被剥离并弃置于抛料仓中。
7.1.3.1 CPP 的吸嘴交换器，配有 6 个吸嘴盘
部件号：03103514-xx 吸嘴交换器基本总成 CP/ 全部 - 长
部件号：03066107-xx 吸嘴盘 CPP - 20xx
部件号：03065782-xx 吸嘴盘 CPP - 28xx
7

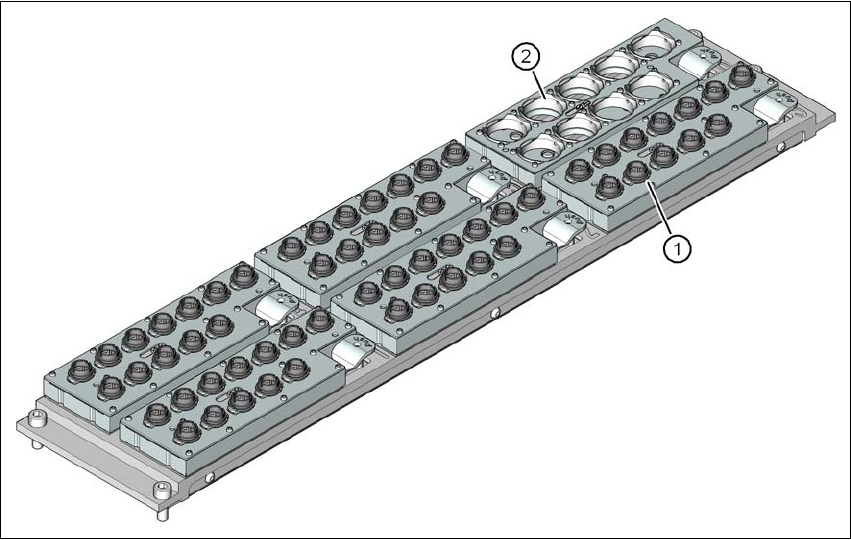

图 7.1 - 6 SIPLACE MultiStar 的吸嘴交换器，配有 6 个吸嘴盘
(1) 20xx 吸嘴的吸嘴盘
(2) 28xx 吸嘴的吸嘴盘
使用说明书 SIPLACE CA4 V2 7 工作站扩展部件
使用软件版本 711.0 或更新 2019 年 2 月版 7.1 吸嘴交换器
265
7.1.3.2 CPP 的吸嘴交换器，配有 4 个吸嘴盘
带有 4 个吸嘴盘的吸嘴交换器仅与 JTF-S/JTF-M 结合使用。不可能有第二排。
部件号：03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
部件号：03066107-xx 吸嘴盘 CPP - 20xx
部件号：03065782-xx 吸嘴盘 CPP - 28xx
7
图 7.1 - 7 SIPLACE MultiStar 的吸嘴交换器，配有 4 个吸嘴盘
(1) 20xx 吸嘴的吸嘴盘
(2) 28xx 吸嘴的吸嘴盘
7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.1 吸嘴交换器 使用软件版本 711.0 或更新 2019 年 2 月版
266
7.1.3.3 用于 20xx 吸嘴且含 12 个吸嘴库的吸嘴盘
7
图 7.1 - 8 20xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 20xx 吸嘴的 12 个吸嘴库
(2) 基准点 （仅在打开锁定板后可见）
(3) 锁定板
