7 工作站扩展部件 使用说明书 SIPLACE CA4 V2 7.1 吸嘴交换器 使用软件版本 711.0 或更新 2019 年 2 月版 266 7.1.3.3 用于 20xx 吸嘴且含 12 个吸嘴库的吸嘴 盘 7 图 7.1 - 8 20xx 吸嘴的吸嘴盘 - 锁定板打开 (1) 20xx 吸嘴 的 12 个吸嘴库 (2) 基准点 （仅在打开锁定板后可见） (3) 锁定 板
使用说明书 SIPLACE CA4 V2 7 工作站扩展部件
使用软件版本 711.0 或更新 2019 年 2 月版 7.1 吸嘴交换器
265
7.1.3.2 CPP 的吸嘴交换器，配有 4 个吸嘴盘
带有 4 个吸嘴盘的吸嘴交换器仅与 JTF-S/JTF-M 结合使用。不可能有第二排。
部件号：03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
部件号：03066107-xx 吸嘴盘 CPP - 20xx
部件号：03065782-xx 吸嘴盘 CPP - 28xx
7

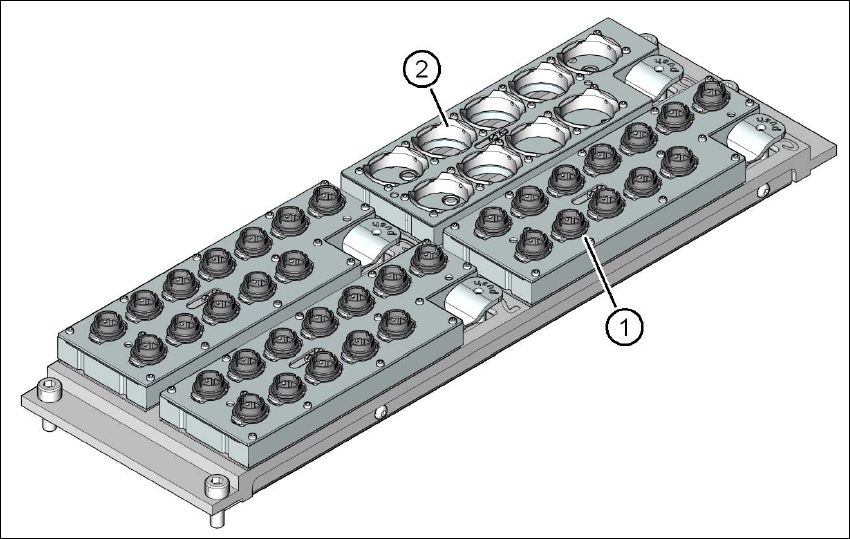

图 7.1 - 7 SIPLACE MultiStar 的吸嘴交换器，配有 4 个吸嘴盘
(1) 20xx 吸嘴的吸嘴盘
(2) 28xx 吸嘴的吸嘴盘
7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.1 吸嘴交换器 使用软件版本 711.0 或更新 2019 年 2 月版
266
7.1.3.3 用于 20xx 吸嘴且含 12 个吸嘴库的吸嘴盘
7
图 7.1 - 8 20xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 20xx 吸嘴的 12 个吸嘴库
(2) 基准点 （仅在打开锁定板后可见）
(3) 锁定板
使用说明书 SIPLACE CA4 V2 7 工作站扩展部件
使用软件版本 711.0 或更新 2019 年 2 月版 7.1 吸嘴交换器
267
7.1.3.4 28xx 吸嘴的吸嘴盘
7

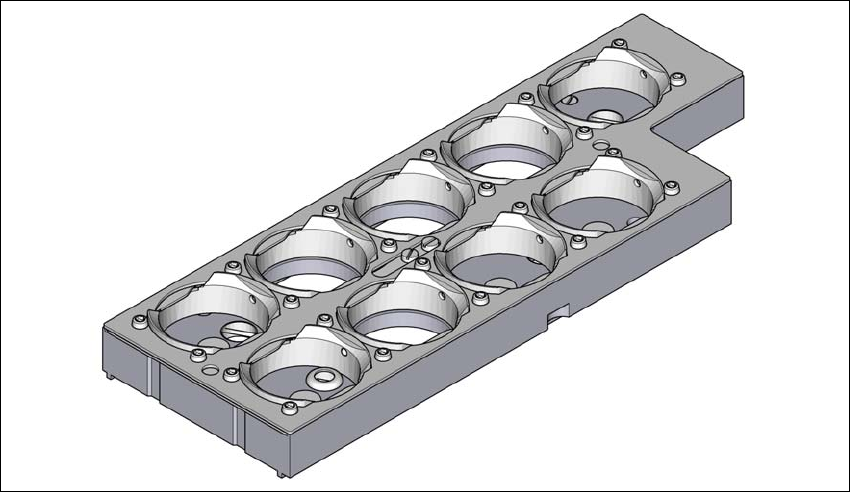

图 7.1 - 9 28xx 吸嘴的吸嘴盘
(1) 吸嘴最大长度达 12.5 mm 的 28xx 吸嘴的 5 个吸嘴库 （吸嘴库编号 1、5、6、8 与 9）
(2) 吸嘴最大长度达 16.5 mm 的 28xx 吸嘴的 4 个吸嘴库 （吸嘴库编号 2、3、4 与 7）
(3) 基准点 （仅在打开锁定板后可见）
