7 工作站扩展部件 使用说明书 SIPLACE CA4 V2 7.9 SIPLACE X- 系列贴片 机元件料车的装卸站 使用软件版本 711.0 或更新 2019 年 2 月版 288 7.9.3 带有已装料料车的装卸站尺寸 7 图 7.9 - 3 带有已装料料车的装卸 站 - 尺寸，以毫米为单位 (1) 元件料车 (2) 装 卸站
使用说明书 SIPLACE CA4 V2 7 工作站扩展部件
使用软件版本 711.0 或更新 2019 年 2 月版 7.9 SIPLACE X- 系列贴片机元件料车的装卸站
287
7.9.2 技术数据
7
7
7
尺寸
长 x 宽 950 mm x 930 mm
高度 864 mm （用于 900 mm 的 PCB 传送导轨高度）
894 mm （用于 930 mm 的 PCB 传送导轨高度）
914 mm （用于 950 mm 的 PCB 传送导轨高度）
重量 120 kg
压缩空间压力值
p
最小
p
最大
0.5 MPa (5.0 bar)
1.0 MPa (10.0 bar)
压缩空气连接 连接插头 KS 2-M5-A
压缩空气消耗量 50 Nl/min
*a
*)a 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
电源电压 88 - 264 V~
额定电流 3.5 A (230 V~)
7 A (115 V~)
性能 0.8 kW
7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.9 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 711.0 或更新 2019 年 2 月版
288
7.9.3 带有已装料料车的装卸站尺寸
7

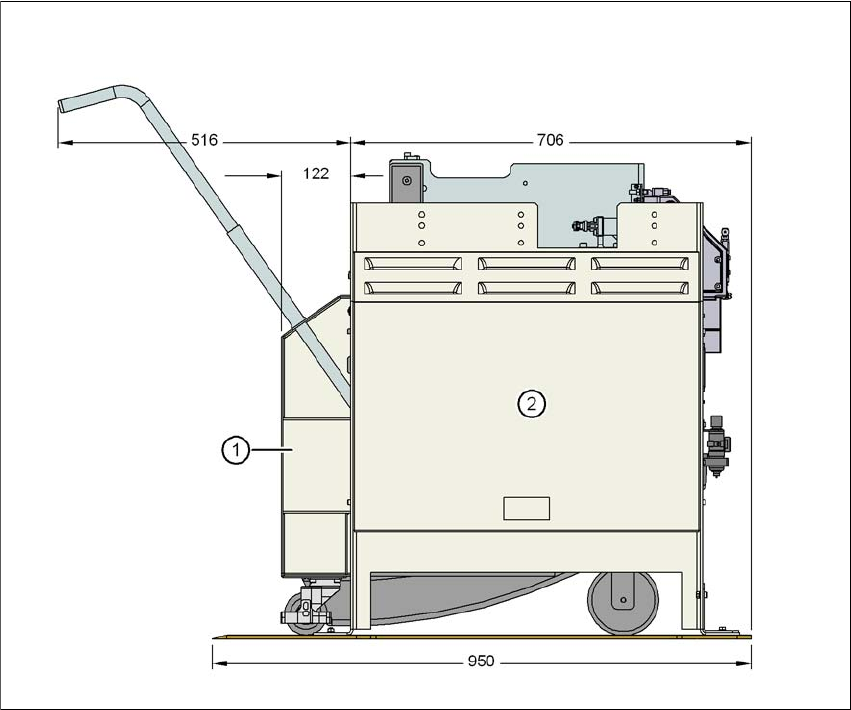

图 7.9 - 3 带有已装料料车的装卸站 - 尺寸，以毫米为单位
(1) 元件料车
(2) 装卸站
使用说明书 SIPLACE CA4 V2 7 工作站扩展部件
使用软件版本 711.0 或更新 2019 年 2 月版 7.9 SIPLACE X- 系列贴片机元件料车的装卸站
289
7.9.4 控制部件和显示屏
7

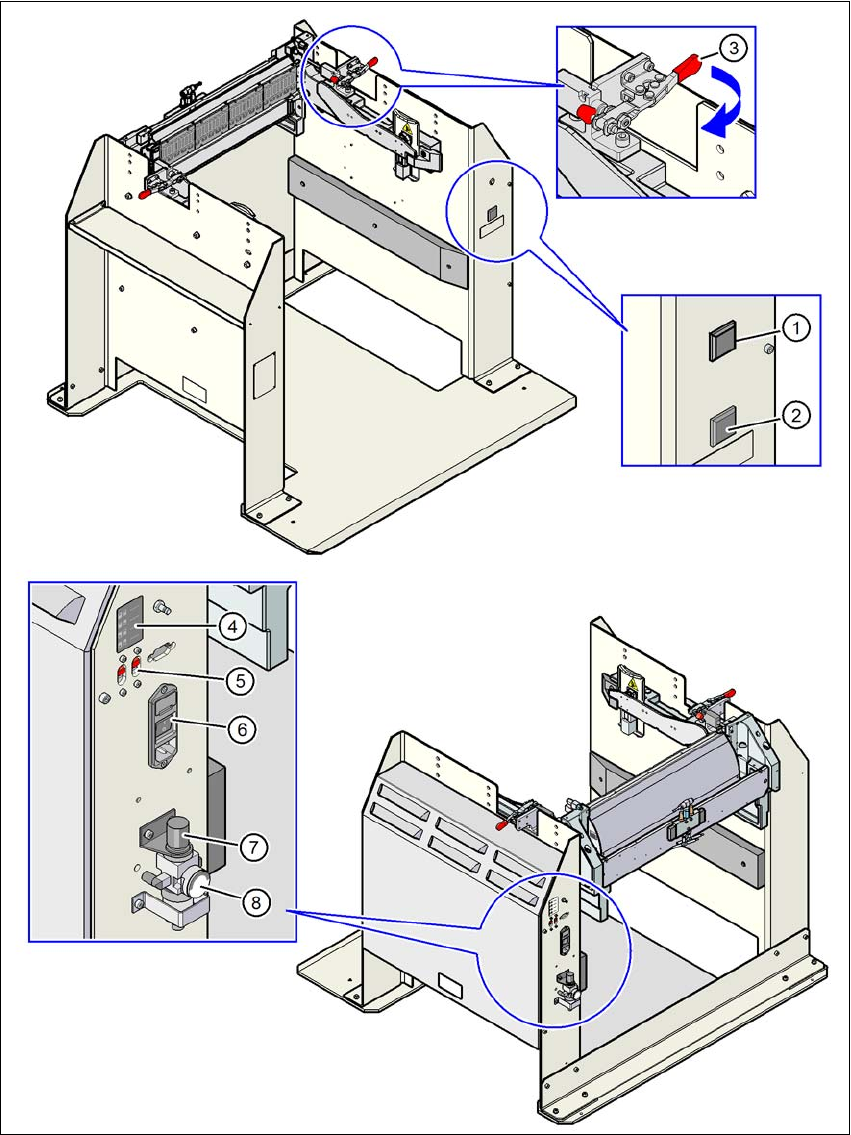

图 7.9 - 4 装卸站 - 控制部件和显示装置
