使用说明书 SIPLACE CA4 V2 7 工作站扩展部件 使用软件版本 711.0 或更新 2019 年 2 月版 7.9 SIPLACE X- 系列贴片机元件 料车的装卸站 291 7.9.5 将装卸站调整到 PCB 传送导轨高度 装卸站的 COT 插入 件可被轻松地转换为高度达 9 00、930 或 950 mm 的 PCB 传送导轨。 7 图 7.9 - 5 将 COT 插入件调节到 PCB 传送导 轨高度 (1) PCB 传…
7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.9 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 711.0 或更新 2019 年 2 月版
290
图例 7.9 - 4
，第 289 页
(1) 系统电源按钮 （带控制部件指示灯）
(2) 锁定和解锁料车上所有供料器模块的按钮
(3) 固定转换料台的夹持杆 - 夹持杆处于 “ 关闭 ” 位置
(4) 带有开关 S1 和 S2 图形的标签，用于 CAN 总线寻址
(5) 开关 S1 和 S2，用于设置 CAN 总线地址
(6) 主开关
(7) 用于设置工作压力的旋钮
(8) 显示工作压力的压力计
使用说明书 SIPLACE CA4 V2 7 工作站扩展部件
使用软件版本 711.0 或更新 2019 年 2 月版 7.9 SIPLACE X- 系列贴片机元件料车的装卸站
291
7.9.5 将装卸站调整到 PCB 传送导轨高度
装卸站的 COT 插入件可被轻松地转换为高度达 900、930 或 950 mm 的 PCB 传送导轨。
7

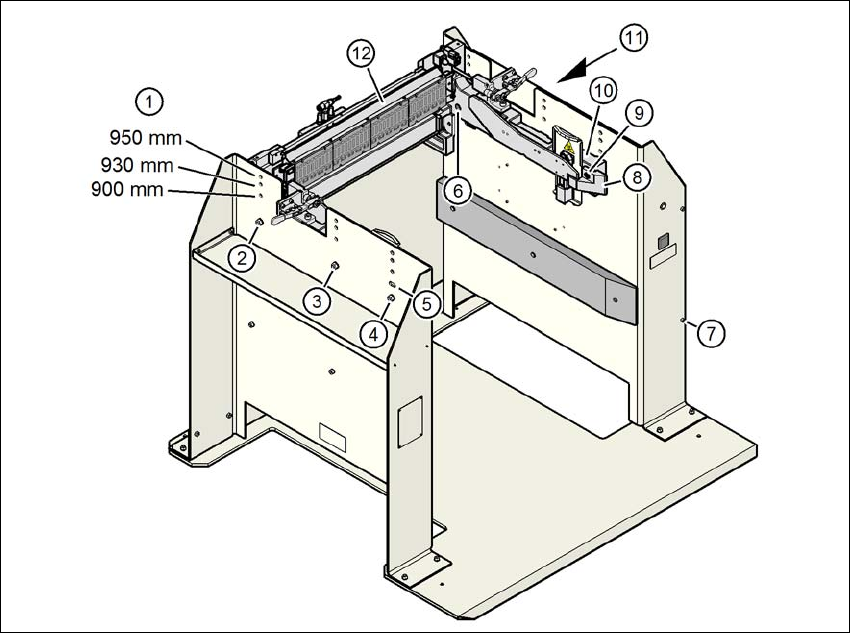

图 7.9 - 5 将 COT 插入件调节到 PCB 传送导轨高度
(1) PCB 传送导轨高度孔
(2) M8 六角螺母和垫圈，每个配 2 颗
(3) M8 六角螺母和垫圈，每个配 2 颗
(4) M8 六角螺母和垫圈，每个配 2 颗
(5) 用于高度调整的凹槽
(6) M8x40 六角套筒螺丝，6 颗
(7) M5x12 六角套筒螺丝，4 颗
(8) 导轨
(9) M8x18 六角套筒螺丝，2 颗
(10) 侧边面板，COT 插入件
(11) 装卸站的外盖
(12) 供料器模块的控制单元 (FCU)
7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.9 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 711.0 或更新 2019 年 2 月版
292
7.9.5.1 工具
调整 COT 插入件的高度时您将需要以下工具：
– 内六角扳手，一套
– 叉形扳手，尺寸 13
7.9.5.2 将 COT 插入件改装到其他高度
7
7.9.5.3 将 COT 插入件改装到 900, 930 或 950 mm 的高度
7

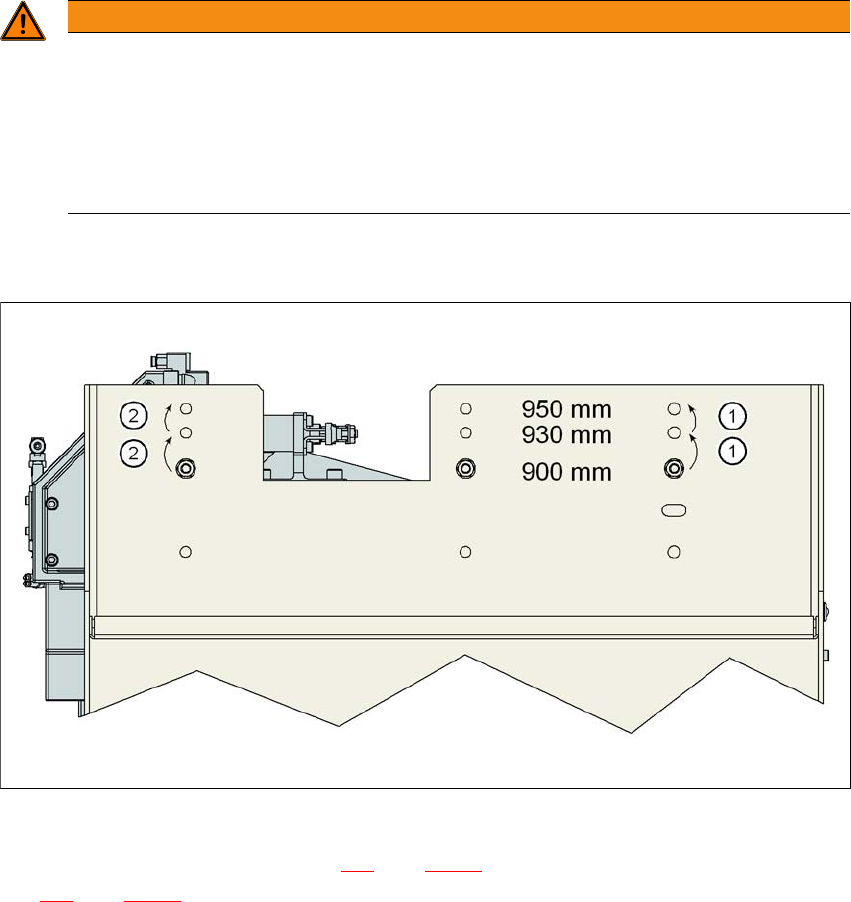

图 7.9 - 6 转换步骤的顺序
将两颗 M8x18 六角套筒螺丝 （第 291 页图 7.9 - 5 中的部件 9）拧松并移除左右的导向 （第
291
页图 7.9 - 5 中的部件 8）。
警告
断开装卸站的电源连接。
断开装卸站的压缩空气供给连接。
COT 插入件的重量约为 40 kg。
如果需要，可以再安排一个人帮助您完成高度转换。
按所给顺序执行以下步骤。
