使用说明书 SIPLACE CA4 V2 7 工作站扩展部件 使用软件版本 711.0 或更新 2019 年 2 月版 7.9 SIPLACE X- 系列贴片机元件 料车的装卸站 293 7 拧开两个拧紧的连接点 （第 291 页图 7.9 - 5 中的部件 3） 。 拧松另外两个拧紧的连接点 （第 291 页图 7.9 - 5 中的部件 2） 。 移除两颗 M8 六角螺母和垫圈 （第 291 页图 7.9 - 5 中的 部…
7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.9 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 711.0 或更新 2019 年 2 月版
292
7.9.5.1 工具
调整 COT 插入件的高度时您将需要以下工具：
– 内六角扳手，一套
– 叉形扳手，尺寸 13
7.9.5.2 将 COT 插入件改装到其他高度
7
7.9.5.3 将 COT 插入件改装到 900, 930 或 950 mm 的高度
7
图 7.9 - 6 转换步骤的顺序
将两颗 M8x18 六角套筒螺丝 （第 291 页图 7.9 - 5 中的部件 9）拧松并移除左右的导向 （第
291
页图 7.9 - 5 中的部件 8）。
警告
断开装卸站的电源连接。
断开装卸站的压缩空气供给连接。
COT 插入件的重量约为 40 kg。
如果需要，可以再安排一个人帮助您完成高度转换。
按所给顺序执行以下步骤。
使用说明书 SIPLACE CA4 V2 7 工作站扩展部件
使用软件版本 711.0 或更新 2019 年 2 月版 7.9 SIPLACE X- 系列贴片机元件料车的装卸站
293
7
拧开两个拧紧的连接点 （第 291 页图 7.9 - 5 中的部件 3）。
拧松另外两个拧紧的连接点 （第 291 页图 7.9 - 5 中的部件 2）。
移除两颗 M8 六角螺母和垫圈 （第 291 页图 7.9 - 5 中的部件 4）。
固定住 COT 插入件一侧 （第 291 页图 7.9 - 5 中的部件 10）并拆下此处的两个内六角螺钉
M8x40。
将 COT 插入件转动到下一最高位置。
将侧板固定在此位置 为此可稍微拧紧螺帽。
通过 FCU （第 291 页图 7.9 - 5 中的部件 12）固定 COT 插入件并移除拧紧的连接点 （第
291
页图 7.9 - 5 中的部件 2）。
将 COT 插入件转动到下一最高位置。
将侧板固定在此位置
检查部件 2、3 和 4 处所有拧紧的连接是否都已牢固。
紧固左右引导件 （第 291 页图 7.9 - 5 中的部件 8），需使用 M8x18 六角套筒螺丝 （第 291
页图 7.9 - 5
中的部件 9）完成该操作。
7
谨慎
损坏的危险！
升降 COT 插入件时，电缆可能发生损坏。
升降 COT 插入件时，确保不会损坏任何电缆。
请注意
如果要将 COT 插入件降低到其他高度，请以与升高操作相反的顺序进行操作。
7 工作站扩展部件 使用说明书 SIPLACE CA4 V2
7.10 支撑销 使用软件版本 711.0 或更新 2019 年 2 月版
294
7.10 支撑销
部件号：00119680-xx 支撑销
宽印制板容易在贴片期间发生弯曲，致使在某些情况下将无法以理想的精确度贴装元件。高度弯
曲的 PCB 也会影响贴装的精确度。在升降台上安置支撑顶针，即可很轻松地解决此问题。
7
7

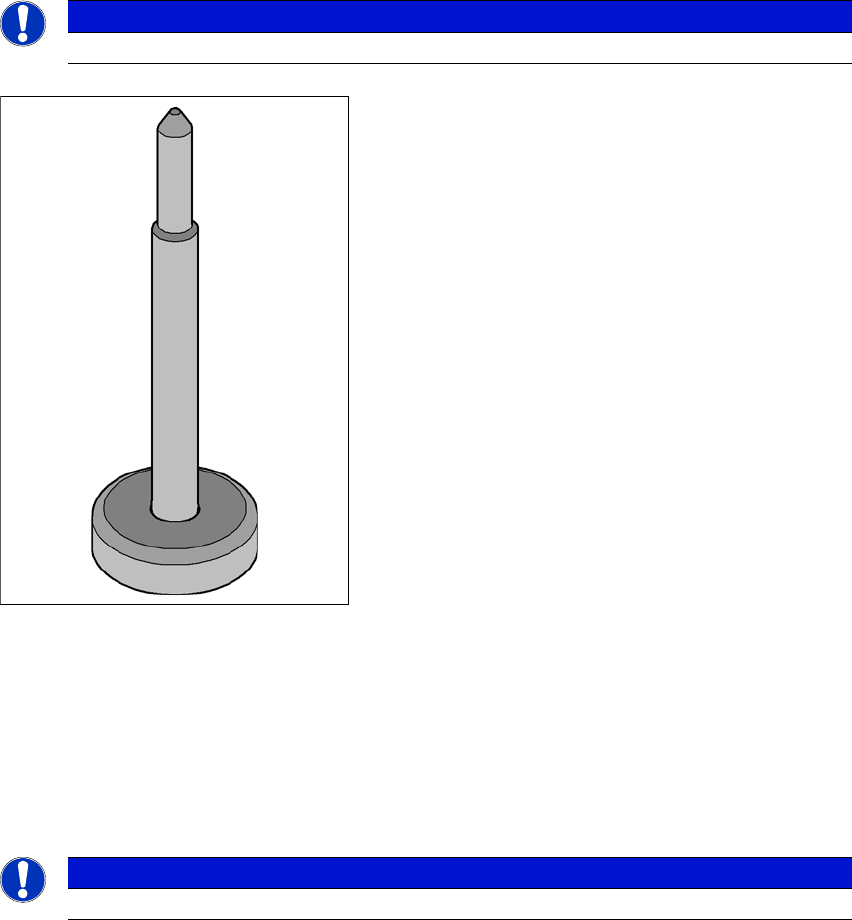

图 7.10 - 1 支撑销
7.11 长印制板选项 （LBO）
部件号：519874-xx X- 系列，LBO 许可证
“ 长印制板 ” 选项允许对超过指定长度的印制板进行贴装。
7
7
请注意
此功能仅用于不带真空工具的标准传送导轨。
请注意
此选项的功能取决于印制板的几何形状，只能用于不带真空工具的标准传送导轨。
