2 操作安全 使用说明书 SIPLACE CA4 V2 2.2 贴片机上的警告标志 使用软件版本 711.0 或更新 2019 年 2 月版 50 2.2.10 PCB 传送导轨上的警告标志 2 图 2.2 - 13 印制板传送导轨 上的警告标志 （以单通道传送导轨为例） (1) 传送导轨侧面非常敏 感 (2) W 二级激光 2.2.10.1 警告标志 “ 传送导轨侧面非常敏 感 ” 2 部件号：0311041 2-01 （数量：单通道…
2 操作安全 使用说明书 SIPLACE CA4 V2
2.2 贴片机上的警告标志 使用软件版本 711.0 或更新 2019 年 2 月版
50
2.2.10 PCB 传送导轨上的警告标志
2
图 2.2 - 13 印制板传送导轨上的警告标志 （以单通道传送导轨为例）
(1) 传送导轨侧面非常敏感
(2) W 二级激光
2.2.10.1 警告标志 “ 传送导轨侧面非常敏感 ”
2
部件号：03110412-01 （数量：单通道传送导轨 2，双通道传送导轨 4）
2
1
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.2 贴片机上的警告标志
51
2.2.10.2 激光光障上的二级激光
2
W 二级激光，见图 2.2 - 11，第 47 页，部件号 03009347-01
（编号：单通道传送导轨 2，双通道传送导轨 4）
2.2.11 晶圆通道传送导轨安全须知
2

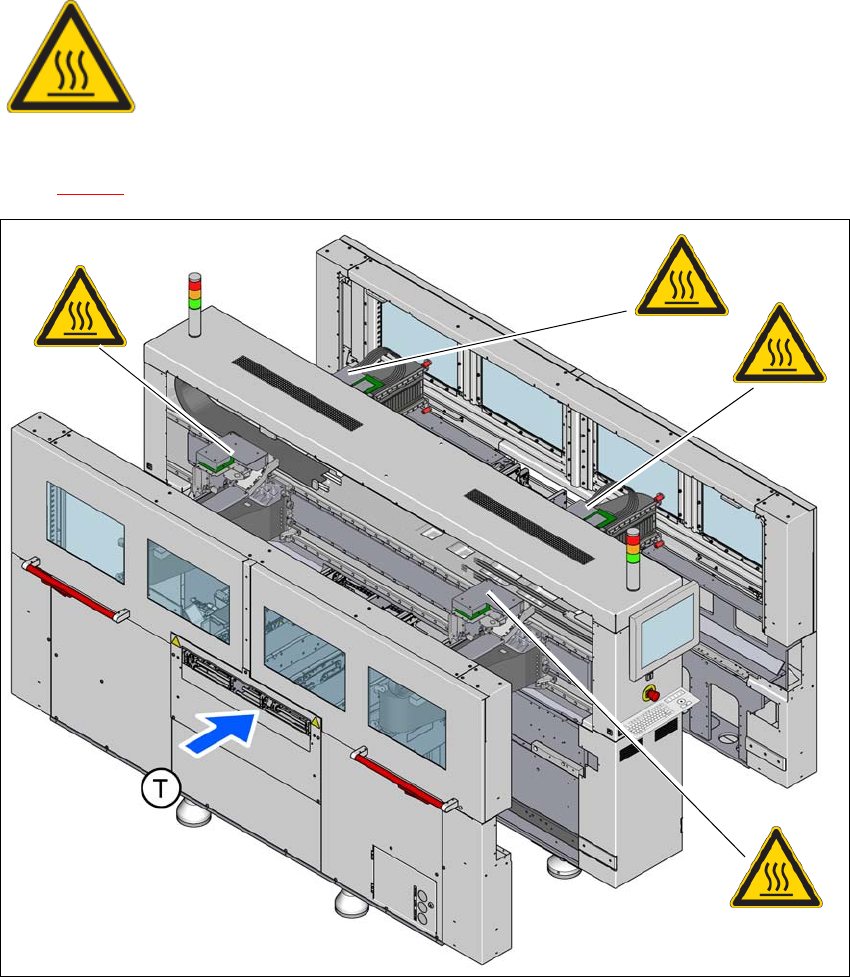

图 2.2 - 14 具有温控真空工具 DM 300 的晶圆通道传送导轨上的警告标志
(1) 小心液体喷溅
(2) 小心高温
2
2
2
激光辐射
二级激光
根据 IEC 60825-1:2014
不要直视激光束！
(1)
(2)
(1)
(2)
