2.5.10 清空废料带容器时的安全须知
废料带容器必须从元件料车中拉出和清空。这样做时存在拇指被夹住的危险。为了防止发生这种
情况，请遵循第 196
页第 5.8.2 节中的安全须知。
2.6 安全功能
2.6.1 保护盖和推拉门
悬臂的行程范围用四个可移动的保护盖覆盖。侧推拉门使得操作 SWS 内部更加方便。保护罩、
推拉门以及保护盖作为保护装置，可以防止未经授权的人员接触到贴片机内部。
2
2
谨慎
损坏的危险！
如用力过大就有损坏保护罩、推拉门和其他保护盖的危险。
切勿站立在或攀爬到保护罩、推拉门或保护盖上。
谨慎
确保异物不会掉落到贴片机内部！
异物可能通过保护盖上的开孔掉落到贴片机内部。元件等小部件可能掉落到贴片机
内部。
切勿将保护盖用作表面，在上面放置物体。切勿在保护盖上的开孔上放置任何东
西。元件等小部件可能掉落到贴片机内部。
2 操作安全 使用说明书 SIPLACE CA4 V2
2.6 安全功能 使用软件版本 711.0 或更新 2019 年 2 月版
62
2

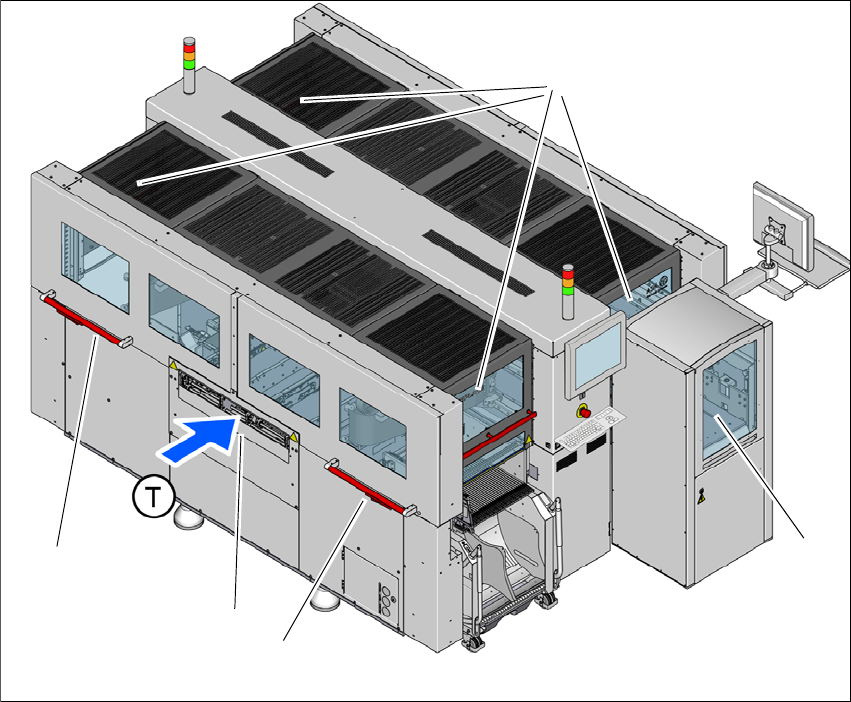

图 2.6 - 1 保护盖和其他盖子
(1) 各位置上的保护盖
(2) 带推拉门的 SWS 晶圆升降机 （可选）
(3) 侧推拉门
(4) 输入传送导轨上的护手装置
(T) PCB 传送导轨方向
在悬臂的行程范围内有四个可以向上翻折的保护盖 （部件 1）。侧推拉门 （部件 3）使得内部区
域更加方便。SWS 晶圆升降机由推拉门 （部件 2）盖好。在输入或输出传送导轨上设有护手装置
（部件 4），用于防止未经授权接触 PCB 传送导轨。
(1)
(2)
(3)
(4)
(3)
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.6 安全功能
63
功能 2
如有一个保护盖向上翻折或者有一个推拉门向上打开，那么悬臂轴和所有 SWS 轴的电源供应将
立刻被中断。悬臂轴和所有 SWS 轴将处于静止状态。屏幕上将出现信息 “ 关闭保护盖 ”。
关闭保护盖和侧推拉门。
按下贴片机上的一个启动按钮 （图 2.6 - 2 或图 2.6 - 3 中的部件 1）。
印制板传送导轨上的护手装置 2
PCB 传送导轨上的护手装置可避免在贴片机运行时接触贴片机。确保护手装置始终安装妥当。
2
将护手装置 （内侧和外侧的金属板）的高度设至最小间隙，以便可靠、安全地运输带元件的
电路板。
2
警告
有夹伤危险！
如果没有安置护手装置，把手伸入印制板传送导轨可能导致胳膊和手部受伤。
护手装置的安置由贴片机的运营公司将负责。
仅在护手装置安装妥当的情况下操作 SIPLACE CA4 V2。
请注意
请记住带最高元件的电路板的最大高度。
