使用说明书 SIPLACE CA4 V2 2 操作安全 使用软件版本 711.0 或更新 2019 年 2 月版 2.6 安全功能 69 2.6.3 安全开关 (CSB) 和测试终端 2 图 2.6 - 5 安全开关 (CSB) 与测试终端的位置 (1) 安全开关 (CSB) (2) 测试终端 安全开关 (CSB) （ 图 2.6 - 5 中的部件 1，第 69 页） 2 安全开关 (CSB) 位于电源单元内。此开关用于锁定保 护功能，…
2 操作安全 使用说明书 SIPLACE CA4 V2
2.6 安全功能 使用软件版本 711.0 或更新 2019 年 2 月版
68
Start （启动）按钮，绿色 （第 64 页图 2.6 - 2 中的部件 1，以及 2.6 - 3 中的部件 1，第 65 页） 2
主电源开关打开后，系统将提示您按下 Start （启动）按钮以启动贴片机，开始贴装作业。在打
开了保护盖或按下了 EMERGENCY STOP （急停）按钮后，也会出现同样的提示。
按下启动按钮的时间应达到至少 200 ms，最多达 1500 ms，然后释放。在您释放按钮后，贴
片机就会开启。
元件计数器 2
已装贴元件的数量 （元件计数器）可以在工作站软件上被读取。有关更多信息，请参考 “ 联机帮
助”。
EMERGENCY STOP （急停）按钮，强制锁定 （第 64 页图 2.6 - 2 中的部件 3，以及 2.6 - 3 中的部
件 3，第
65 页） 2
Emergency stop （急停）按钮为红色，按下时将锁定在 ON （开）位置上。EMERGENCY
STOP （急停）按钮激活会触发安全开关 (CSB)。悬臂轴的中间电路电压 (300 VDC) 以及星形轴
的中间电路电压 (160 VDC) 已关闭。屏幕显示消息 “ 已按下急停按钮 ”。DP 轴 和 Z 轴的伺服放大
器仍将被供给 42 VDC 电压。
下列模块将被关闭：
– PCB 传送导轨
–PCB 夹具
– 宽度调整
–PCB 止动器
– 空料带切割器的压缩空气供应
2
定位开关，保护盖 （2.6 - 4 中的部件 1，第 66 页） 2
此定位开关检查保护盖是处于打开还是关闭状态。当保护盖打开时，保护盖上的定位开关会触发
安全开关 （锁定）。个别元件已禁用或保持启用状态 （请参见第 71
页，图 2.6 - 6）。
定位开关，侧推拉门 （图 2.6 - 4 中的部件 2，第 66 页） 2
此定位开关检查侧推拉门是处于打开还是关闭状态。当侧推拉门打开时，侧推拉门上的定位开关
会触发安全开关 （锁定）。个别元件已禁用或保持启用状态 第 71
页，图 2.6 - 6）。
请注意
贴装操作已被中断，一旦设备再次正常工作即可选择继续工作或取消工作。
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.6 安全功能
69
2.6.3 安全开关 (CSB) 和测试终端
2

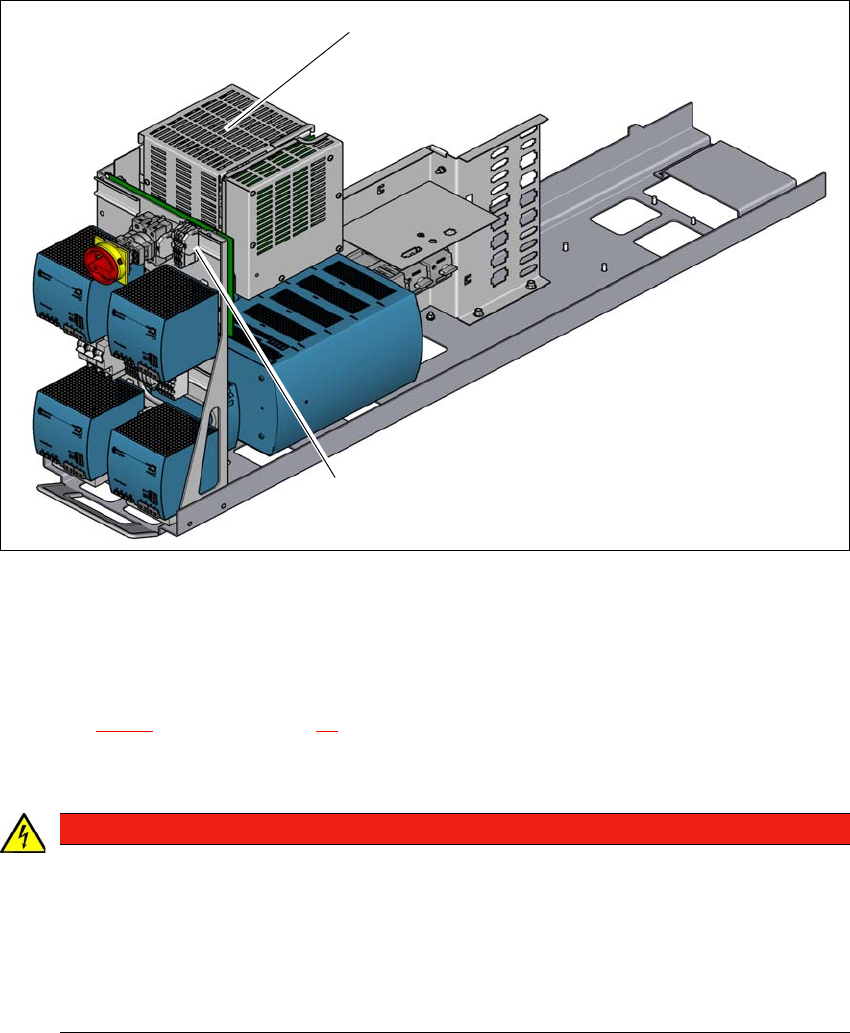

图 2.6 - 5 安全开关 (CSB) 与测试终端的位置
(1) 安全开关 (CSB)
(2) 测试终端
安全开关 (CSB) （图 2.6 - 5 中的部件 1，第 69 页） 2
安全开关 (CSB) 位于电源单元内。此开关用于锁定保护功能，触发急停功能。
2
释放安全开关 (CBS) 必须满足三个条件：
– 必须发出 “ 软件释放 ” 或 “Control ON （控制装置打开）” 信号。
– 所有保护功能和急停按钮都必须已释放。
– 必须按下 Start （启动）按钮。
(2)
(1)
危险
安全开关 (CSB) 盖下存在致命电压！
即便已将贴片机关闭，并断开了电源的插头连接，盖子下方的元件可能依然携带致命电
压。断开电源插头的连接后，等待 5 分钟直至电容放电结束。
切勿将盖打开。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
2 操作安全 使用说明书 SIPLACE CA4 V2
2.6 安全功能 使用软件版本 711.0 或更新 2019 年 2 月版
70
测试终端 （图 2.6 - 5 中的部件 2，第 69 页） 2
2
2.6.3.1 安全开关总览
当贴片机运行准备就绪时，所有定位开关和急停按钮的触点都必须保持闭合状态。如果保护盖被
升起，将会触发相应的开关和安全开关。此状态改变的信息将从 I/O 控制单元通过数字 CAN 总线
输入信号发送给控制计算机，以供操作员参考。一条与此事件相关的错误消息将出现在用户界面
上。
前提条件 2
如要启动和操作 SIPLACE CA4 V2，必须满足下列条件：
– 所有元件料车必须已入位。
– SIPLACE 晶圆系统模块必须已安装且已连接 （
接口连接器 X1x）。
– 已安装的 SIPLACE 晶圆系统模块的推拉门必须已关闭。
– SIPLACE CA4 V2 上的所有保护盖都必须已关闭。
– SIPLACE CA4 V2 上的所有侧推拉门都必须已关闭。
– SIPLACE CA4 V2 和 SIPLACE 晶圆系统上的两个急停按钮 （每个 SWS 一个急停按钮）都
必须已释放。
– 必须达到最小工作压力。
– 必须启用软件释放 （“Control ON”[ 控制装置打开 ]）。
如现在按下其中一个启动按钮，安全开关 (CBS) 将开启电源电压，SIPLACE CA4 V2 也会准备好
运转。
安全开关元件 2
以下组件由安全开关监控：
– SIPLACE CA4 V2 上四个保护盖的定位开关
– SIPLACE CA4 V2 上四个侧推拉门的定位开关
– SIPLACE 晶圆系统 （SWS）上推拉门的定位开关
– SIPLACE CA4 V2 上的两个 EMERGENCY STOP （急停）按钮
– SIPLACE 晶圆系统 （SWS）上的 EMERGENCY STOP （急停）按钮
– SIPLACE CA4 V2 上 COT 插入件上的定位开关
请注意
测试终端用于测试电源电压。
只能由经过适当培训的人员使用合适的测量设备在这些测试终端处进行测量。
