使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.3 尺寸和重量
93
3

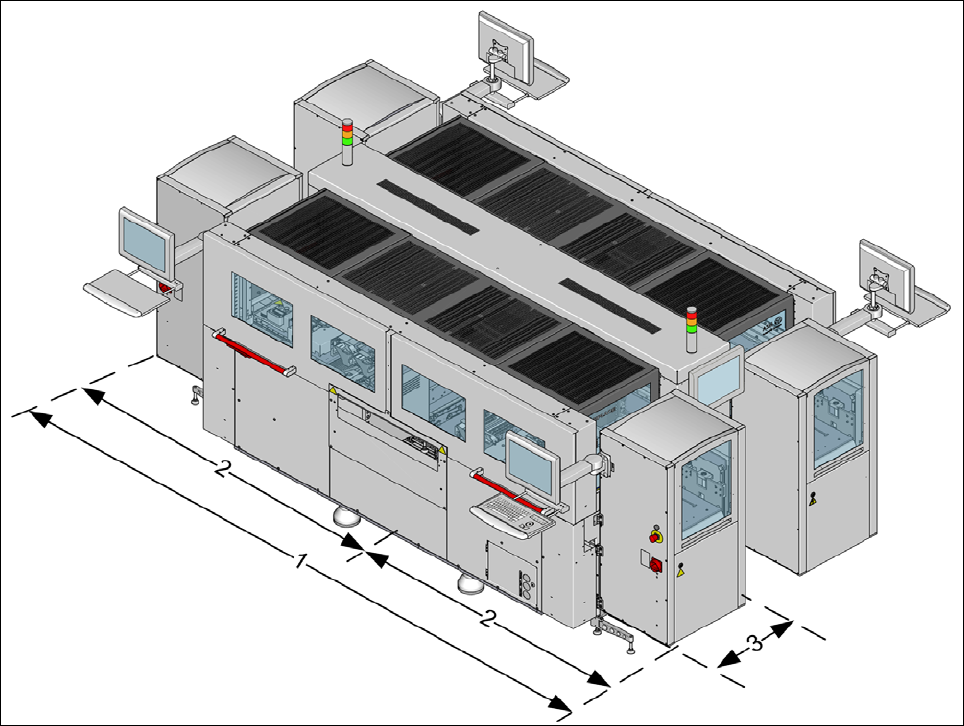

T：图 3.0 - 1 带 SWS 的 SIPLACE CA4 V2 - 尺寸以毫米为单位
(1) 宽度 = SWS 外侧：4078 mm / SWS 内侧：3778 mm
(2) 贴片机中心到 SWS = SWS 外侧：2039 mm / SWS 内侧：1889 mm
(3) 宽度 SWS = 650 mm
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.3 尺寸和重量 使用软件版本 711.0 或更新 2019 年 2 月版
94
3.3.1.2 打开的保护盖和侧推拉门的高度
3
图 3.3 - 2 打开的保护盖和侧推拉门的高度
随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
(1) 侧推拉门
– 2065 mm （900 mm PCB 传送导轨高度时）
– 2095 mm （930 mm PCB 传送导轨高度时）
– 2115 mm （950 mm PCB 传送导轨高度时）
(2) 保护盖
– 2065 mm （900 mm PCB 传送导轨高度时）
– 2095 mm （930 mm PCB 传送导轨高度时）
– 2115 mm （950 mm PCB 传送导轨高度时）
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.3 尺寸和重量
95
3.3.2 关于贴片性能数值的定义
3
图 3.3 - 3 SIPLACE CA4 V2 元件料车的操纵距离
3
工作区 (A) 以及与相邻贴片机的最小距离 500 mm
操纵距离 (R) 的位置 600 mm
距离 L1：从贴片机中心位置到 X 料车的外部边缘位置 1470 mm
距离 L2：从贴片机中心到墙壁 2070 mm
