3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.3 尺寸和重量 使用软件版本 711.0 或更新 2019 年 2 月版
94
3.3.1.2 打开的保护盖和侧推拉门的高度
3

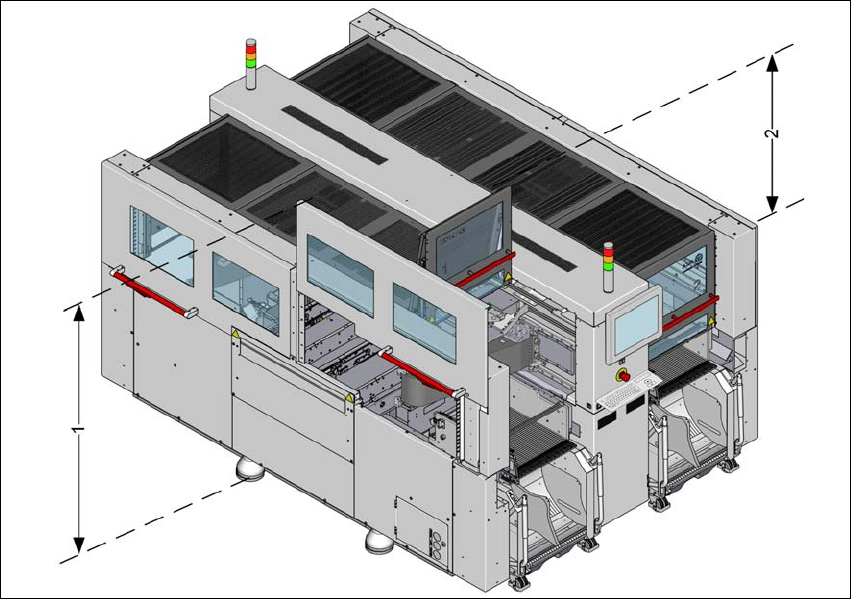

图 3.3 - 2 打开的保护盖和侧推拉门的高度
随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
(1) 侧推拉门
– 2065 mm （900 mm PCB 传送导轨高度时）
– 2095 mm （930 mm PCB 传送导轨高度时）
– 2115 mm （950 mm PCB 传送导轨高度时）
(2) 保护盖
– 2065 mm （900 mm PCB 传送导轨高度时）
– 2095 mm （930 mm PCB 传送导轨高度时）
– 2115 mm （950 mm PCB 传送导轨高度时）
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.3 尺寸和重量
95
3.3.2 关于贴片性能数值的定义
3

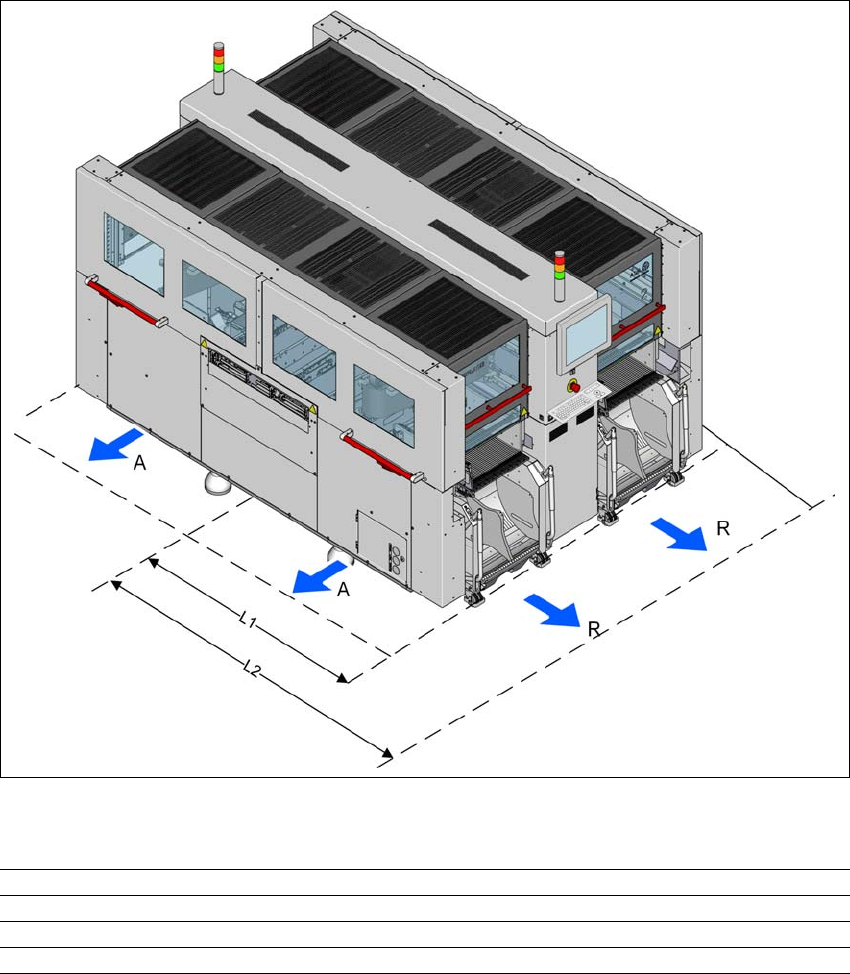

图 3.3 - 3 SIPLACE CA4 V2 元件料车的操纵距离
3
工作区 (A) 以及与相邻贴片机的最小距离 500 mm
操纵距离 (R) 的位置 600 mm
距离 L1：从贴片机中心位置到 X 料车的外部边缘位置 1470 mm
距离 L2：从贴片机中心到墙壁 2070 mm
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.3 尺寸和重量 使用软件版本 711.0 或更新 2019 年 2 月版
96
3.3.3 SIPLACE 晶圆系统 (SWS) 的操纵距离
3

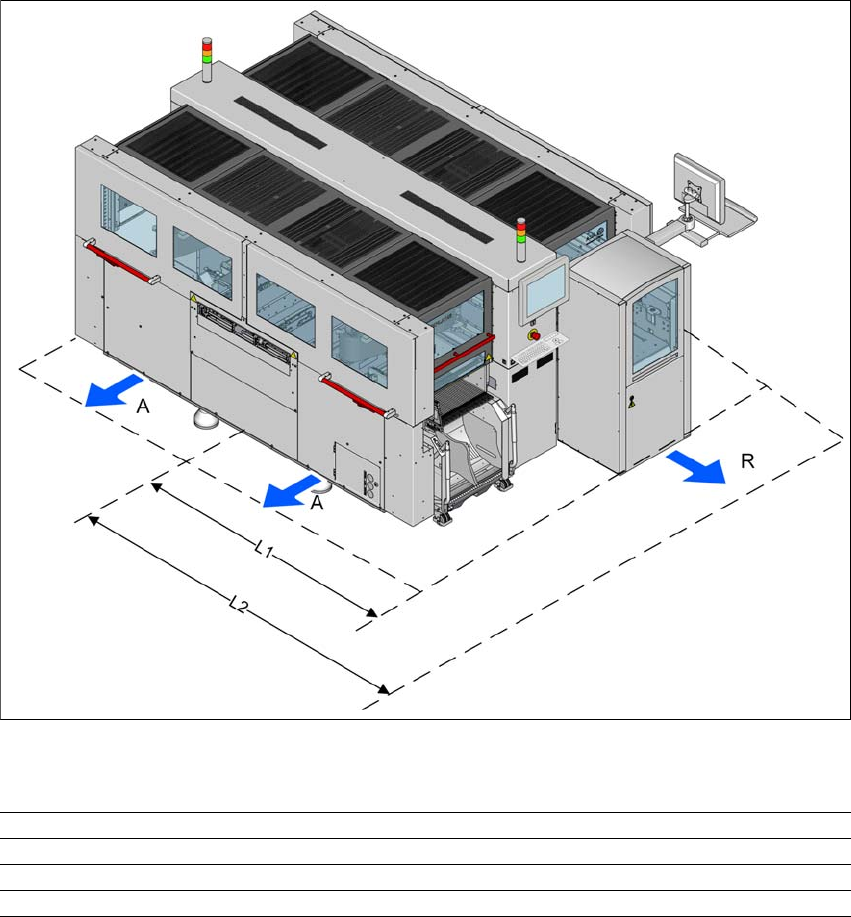

图 3.3 - 4 SIPLACE CA4 V2 上的 SWS 操纵距离
3
工作区 (A) 以及与相邻贴片机的最小距离 500 mm
操纵距离 (R) 的位置 1000 mm
距离 L1：从贴片机中心到 SWS 的外缘 1980 mm
距离 L2：从贴片机中心到墙壁 2980 mm
