3.3.4 贴片机重心
3

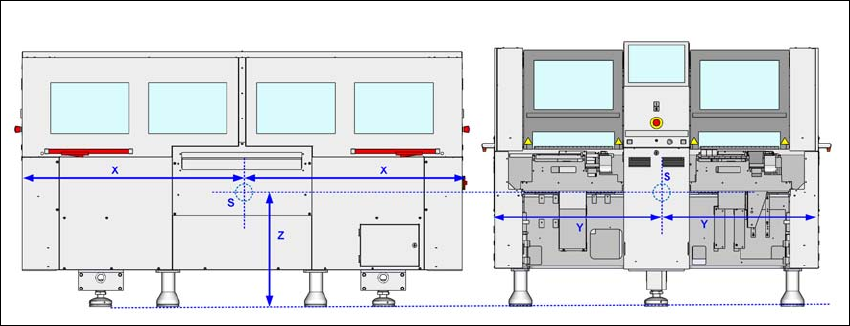

图 3.3 - 5 贴片机重心 （以毫米为单位）
X = 1400 mm
Y = 1050mm
Z = 630 mm
S = 重心
这些重心的坐标对应于 PCB 传送导轨高度为 930 mm 的贴片机。
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.4 模块总览 使用软件版本 711.0 或更新 2019 年 2 月版
98
3.4 模块总览
3
3

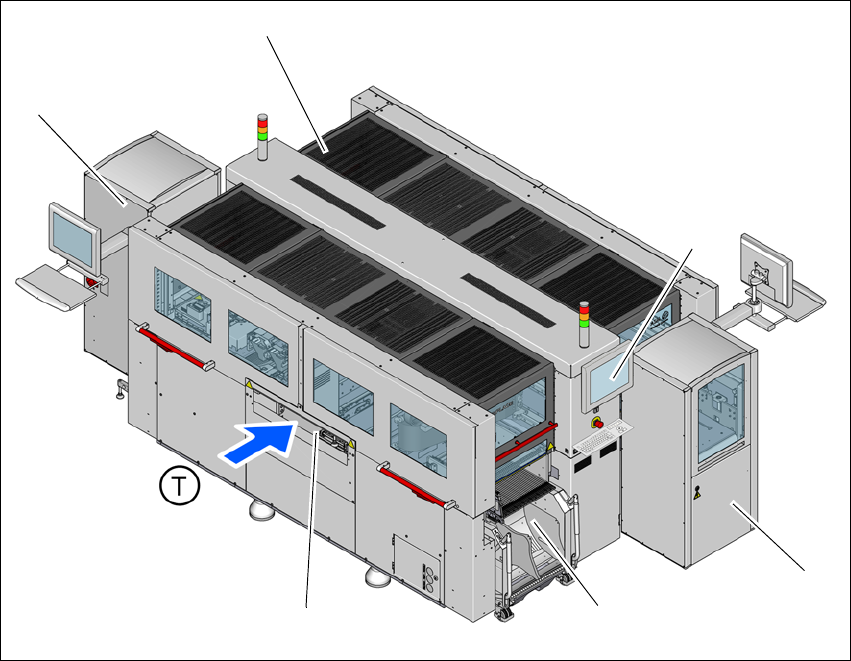

图 3.4 - 1 模块总览
(1) 带元件料车、料带切割器、空料带导槽和悬臂 （带贴片头）的 1 号位置
(2) 带 SIPLACE 晶圆系统 (SWS) 和悬臂 （带贴片头）的 2 号位置
(3) 带元件料车、料带切割器、空料带导槽和悬臂 （带贴片头）的 3 号位置
(4) 带 SIPLACE 晶圆系统 (SWS) 和悬臂 （带贴片头）的 2 号位置
(5) 带键盘的显示器 （两台）
(6) 印制板传送导轨
(T) PCB 传送导轨方向
(1)
(2)
(3)
(4)
(5)
(6)
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.5 贴片头
99
3.5 贴片头

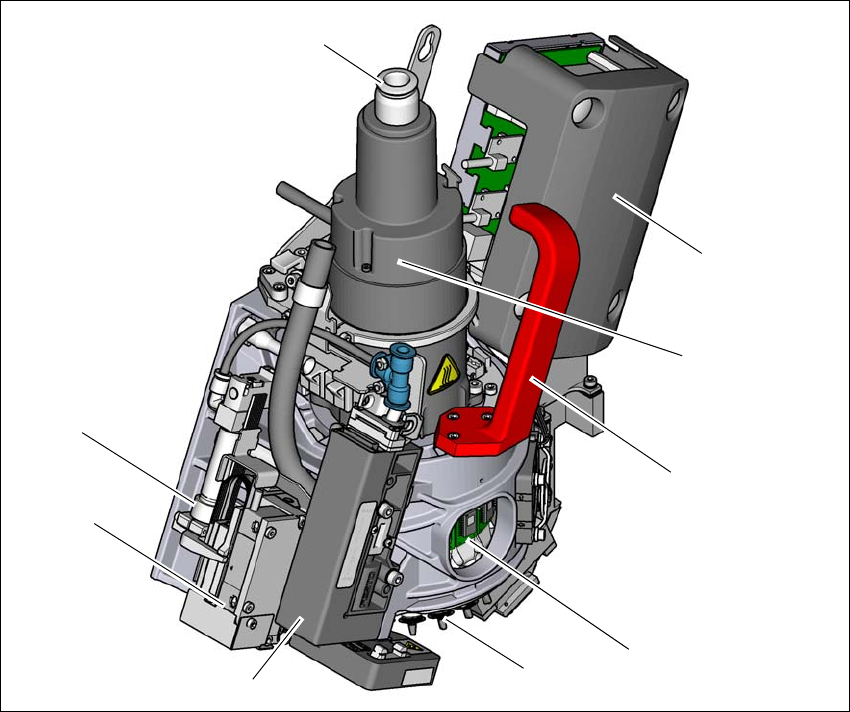

3.5.1 用于高精确度贴片的 SIPLACE SpeedStar C&P20 M2
3
图 3.5 - 1 SIPLACE SpeedStar C&P20 M2 - 概览
(1) 真空泵保持电路的连接
(2) “ 真空传感器保持电路 ” 板 （保护盖下方）
(3) 星形轴马达
(4) 握柄 （红色）
(5) DP 驱动装置
(6) 吸嘴
(7) 压力控制阀
(8) Z 轴马达 （线性马达）
(9) 返回气缸
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
