Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie

Ausgabe 07/2009

1.4.3 Hardware: BE-Wagen Einzug HF R2 für S-Zuführmodule

(für HF- (Serien Nr. ab A001) und für X-Serie)

00119622-xx BE-Wagen SIPLACE HF / X-Serie / D3 (S-Zuführmodule) 1

00378461-xx Umrüstsatz BE-Wagen Einzug HF 1

1 x 03021983-xx BE-Wagen Einzug kompl. R 1

1 x 03016244-xx Schutz X-HS R Barcodescheibe kompl. 1

1 x 03016845-01 Barcodefolien X 1-4 kpl. 1

1 x 03039690-01 Satz Barcodefolien X-Serie eint. Hauben 1

1 x 03005372-xx Abdeckung Lang EGS Mitte 1

1 x 03004716-xx Gurtabfallrutsche 1

1 x 03023746-xx Maschinenverkleidung X-F MTC re 1

3 x 00845076-xx DIN912 M8x20 - 8.8 1

1 x 03025007-xx Maschinenverkleidung X-HS MTC li. 1

2 x 00845080-xx DIN912 M8x40 - 8.8 1

1 x 03002681-xx Pass-Schulterschraube 10*40/M8 1

1 x 00193897-xx Mont.Anl. MTC2 - BE-Wagen für HF-/X-Serie 1

1.4.4 Hardware: BE-Wagen Einzug X-Serie für X-Zuführmodule

00119722-xx BE-Wagen SIPLACE X-Serie (X-Zuführmodule) 1

00378465-xx Umrüstsatz BE-Wagen Einzug X 1

1 x 03016244-xx Schutz X-HS R Barcodescheibe kompl. 1

1x 03015680-xx BE-Wagen Einzug X-Serie kompl. 1

1 x 03005372-xx Abdeckung Lang EGS Mitte 1

1 x 03004716-xx Gurtabfallrutsche 1

1 x 03023746-xx Maschinenverkleidung X-F MTC re 1

1 x 03039690-01 Satz Barcodefolien X-Serie eint. Hauben 1

1 x 03025007-xx Maschinenverkleidung X-HS MTC li. 1

2 x 00845076-xx DIN912 M8x20 - 8.8 1

1 x 00845080-xx DIN912 M8x40 - 8.8 1

1 x 00308873-xx DIN912 M8x55 - 8.8, verCu/Ni 1

1 x 03002681-xx Pass-Schulterschraube 10*40/M8 1

1 x 00193897-xx Mont.Anl. MTC2 - BE-Wagen für HF-/X-Serie 1

Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie

Ausgabe 07/2009

1.4.5 Benötigtes Werkzeug + Verbrauchsmaterial

– Montagehilfe f. Wagen o. Einzug /X-Serie (03015976-)

– Geeignete Hebevorrichtung (z.B. Handkran)

– 1 Paar Handschuhe

– Inbusschlüsselsatz

– Satz Schraubendreher

– Seitenschneider

– Satz Kabelbinder

1.4.6 Benötigte Anleitungen

00193892-xx Montageanleitung Förderer-Abdeckklappe SIPLACE HF-series / X-series / D3

00193756-xx Montageanleitung Pipettenwechsler SIPLACE HF-Serie

00194550-xx Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie

00194482-xx Montageanleitung Pipettenwechsler SIPLACE X-Serie

00194716-xx Montageanleitung Abfrage Abwurfbehälter SIPLACE X-Serie

00193634- xx Betriebsanleitung SIPLACE MTC2

00193921-xx Betriebsanleitung SIPLACE HF

00195284-xx Betriebsanleitung X-Serie

Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie

Ausgabe 07/2009

1.5 Montage BE-Wagen Einzug

1.5.1 Vorbereitende Arbeiten

: Fahren Sie den Computer herunter und schalten Sie ihn aus.

: Schalten Sie den Bestückautomaten am Hauptschalter aus.

: Öffnen Sie die Schutzhaube.

: Trennen Sie die Maschine von der Stromversorg

ung

und sichern Sie sie gegen Wiederein-

schalten.

: Öffnen und entfernen Sie die Verkleidung über der Druckluftversorgung bzw. der Stromversor-

gung und lagern Sie diese außerhalb Ihres Arbeitsbereichs.

: Gegebenenfalls müssen Sie die Maschinenverkleidung (je

nach S

tellplatz rechts bzw. links)

demontieren. Nähere Informationen entnehmen Sie bitte Kapitel 1.5.4 ”Montage Maschinen-

schutz” bzw. Seite - 34 "Teile aus Umrüstsatz montieren".

1.5.2 Einbau BE-Wagen Einzug für S-Zuführmodule an einer SIPLACE HF

(Serien Nr. bis A001)

Die Maschine müsste nun wie folgt aussehen: 1

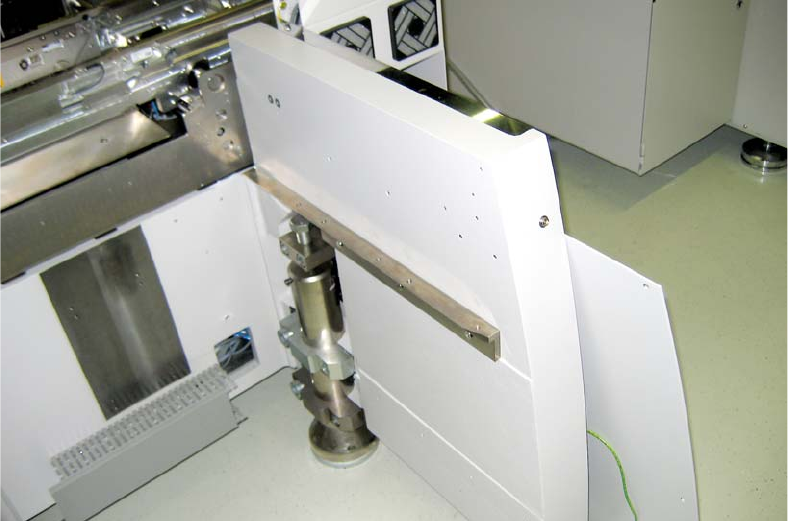

Abb. 1.5.1 Für den Einbau vorbereitete Maschine
