Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
12
1.5 Montage BE-Wagen Einzug
1.5.1 Vorbereitende Arbeiten
: Fahren Sie den Computer herunter und schalten Sie ihn aus.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Öffnen Sie die Schutzhaube.
: Trennen Sie die Maschine von der Stromversorg
ung
und sichern Sie sie gegen Wiederein-
schalten.
: Öffnen und entfernen Sie die Verkleidung über der Druckluftversorgung bzw. der Stromversor-
gung und lagern Sie diese außerhalb Ihres Arbeitsbereichs.
: Gegebenenfalls müssen Sie die Maschinenverkleidung (je
nach S
tellplatz rechts bzw. links)
demontieren. Nähere Informationen entnehmen Sie bitte Kapitel 1.5.4 ”Montage Maschinen-
schutz” bzw. Seite - 34 "Teile aus Umrüstsatz montieren".
1.5.2 Einbau BE-Wagen Einzug für S-Zuführmodule an einer SIPLACE HF
(Serien Nr. bis A001)
Die Maschine müsste nun wie folgt aussehen: 1
1
Abb. 1.5.1 Für den Einbau vorbereitete Maschine
00377312-xx NRS Interface BE-Wagen HF bis A001 links für Stellplatz 1/3
00377313-xx NRS Interface BE-Wagen HF bis A001 rechts für Stellplatz 2/4
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
13
1

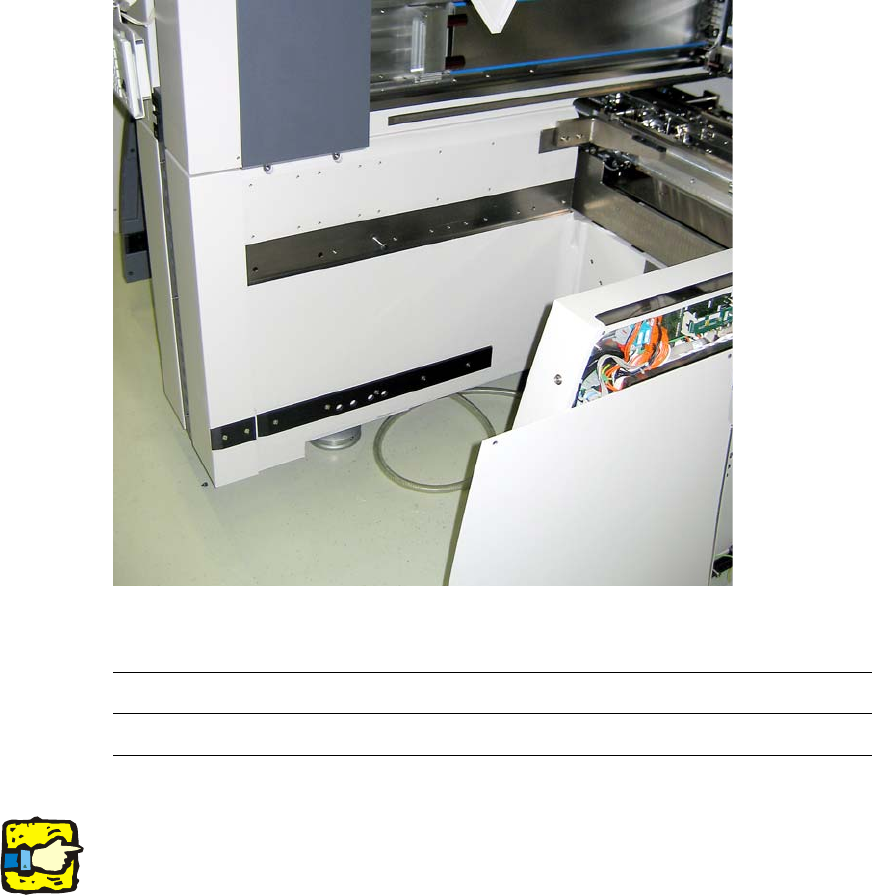

Abb. 1.5.2 Für den Einbau vorbereitete Maschine (Innenseite)
1
1
1
Achten Sie bitte darauf, dass vor Einbau des BE-Wagen Einzugs die Steuerplatine Gurtschneider
für den richtigen Stellplatz kodiert ist (siehe Jumper-Kennzeichnung auf der Steuerplatine). Näh-
eres entnehmen Sie bitte dem Aufdruck an der Steuerplatine Gurtschneider. 1
