Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
14

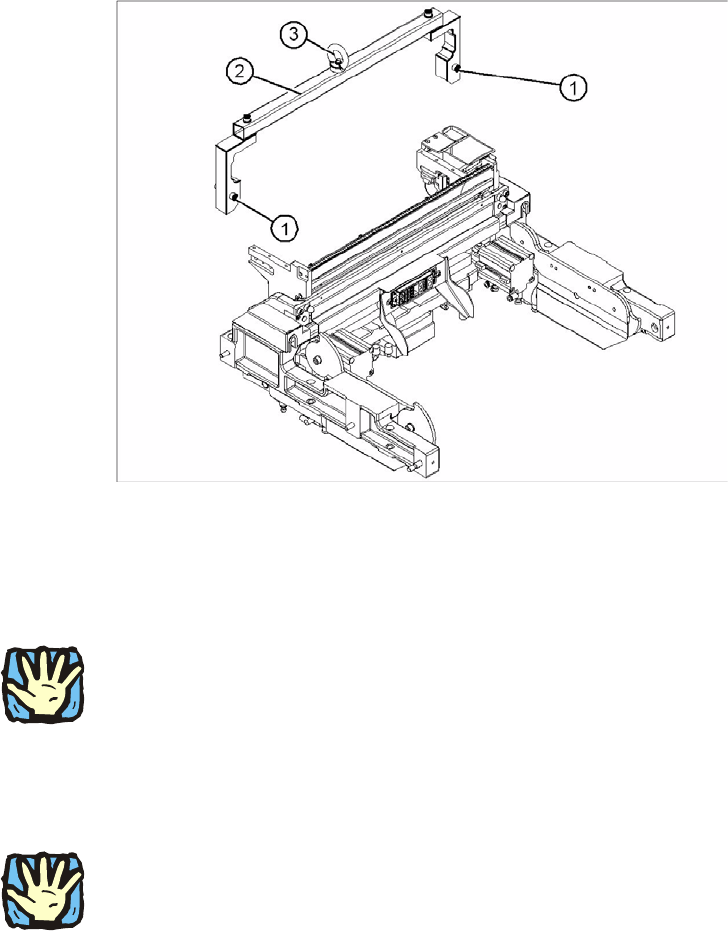

: Montieren Sie die Montagehilfe (2) an die vorgesehenen Befestigungen (1) am BE-Wagen Ein-
zug.
: Befestigen Sie die Hebevorrichtung an der Öse (3) de
r Montagehilfe (2).
1
Legende 1
1. Befestigung
2. Montagehilfe f. Wagen o. Einzug /X-Serie (03015976-)
3. Öse
1
Schweres Maschinenteil:
Der BE-Wagen Einzug hat viel Masse. Zum Heben müssen Sie die Montagehilfe und eine geeig-
nete Hebevorrichtung (Handkran etc.)
verwenden. 1
: Tragen Sie beim Hineinheben des BE-Wagen Einzugs unbedingt feste Handschuhe.
Handschuhe senken das Risiko von Schnittwunden, veru
rsacht durch Messer des Schneidge-
räts.
1
Achten Sie darauf, dass die Kabel und Schläuche nicht beschädigt werden. 1
1
: Entfernen Sie die Montagehilfe.
1
1
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
15
1

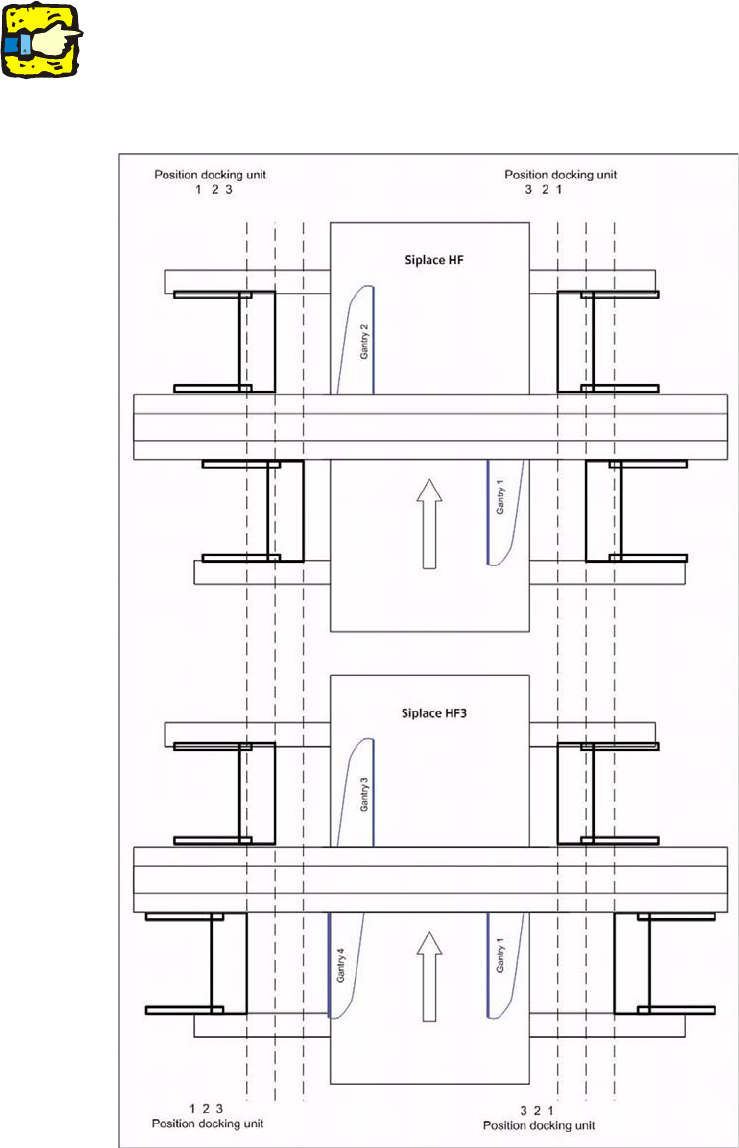

Beachten Sie die Übersicht: ‘Montagepositionen nach Maschinentyp und Stellpatz’. 1
1
: Schieben Sie den BE-Wagen Einzug an die geforderte Position.
1
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
16
1
Reihenfolge beachten:
Die Passschraube muss als erstes festgezogen werden – danach
die weiteren Befestigungs-
schrauben. Nur so kann gewährleistet werden, dass der Einzug anschließend korrekt sitzt. 1
: Drehen Sie die Passschraube und dann die Befestigungsschrauben locker hinein.
: Ziehen Sie zuerst die Passschraube fest und anschließend die Befestigungsschrauben auf der
M
asch
ineninnenseite.
1

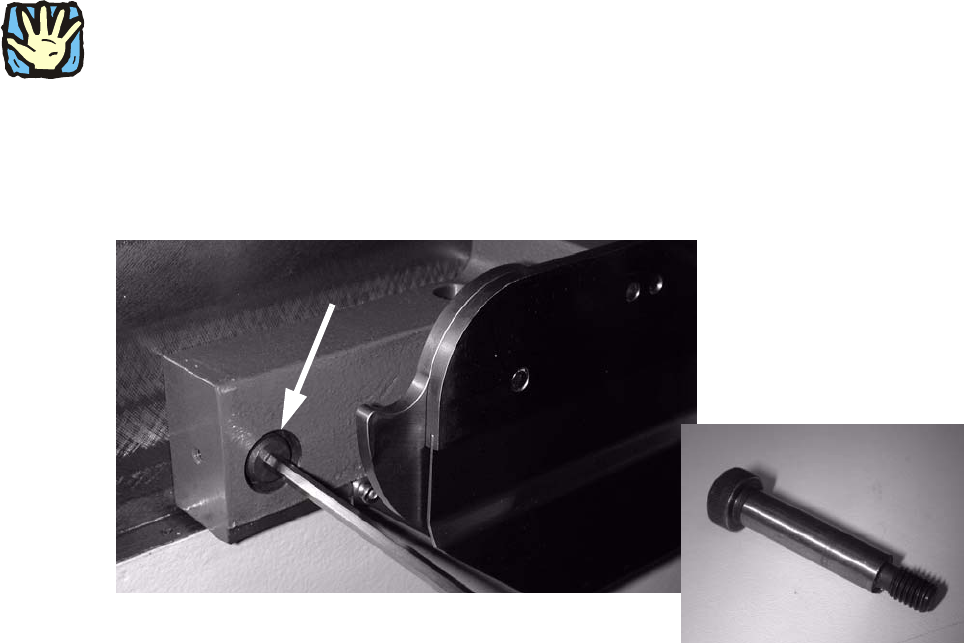

Abb. 1.5.3 Passschraube
