Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie Ausgabe 07/2009 16 1 Reihenfolg e beachten: Die Passschraube muss als erstes festgezogen werden – danach die weiteren Befestigungs - schrauben. Nur so ka…
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
15
1
Beachten Sie die Übersicht: ‘Montagepositionen nach Maschinentyp und Stellpatz’. 1
1
: Schieben Sie den BE-Wagen Einzug an die geforderte Position.
1
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
16
1

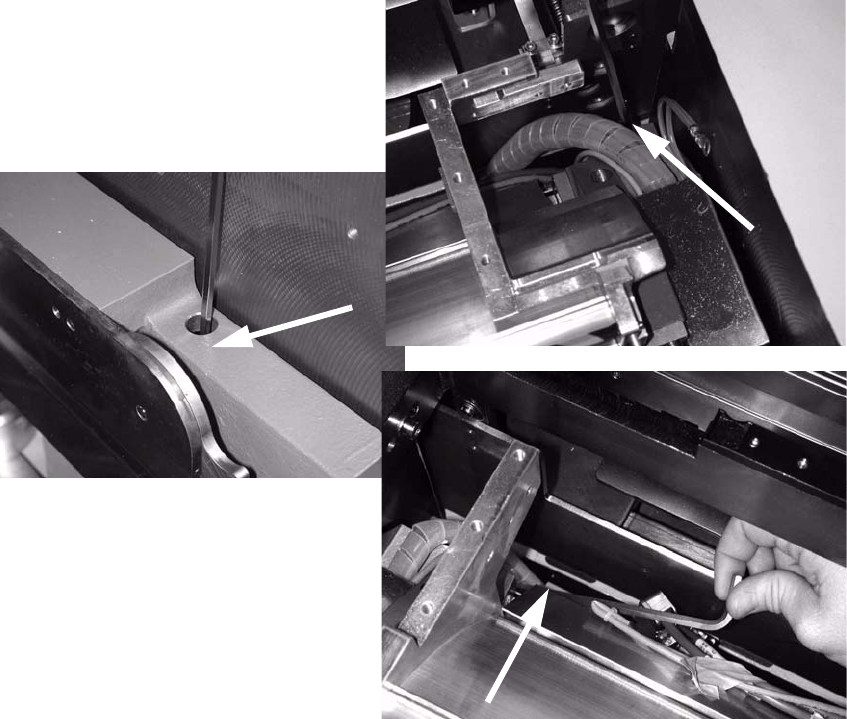

Reihenfolge beachten:
Die Passschraube muss als erstes festgezogen werden – danach
die weiteren Befestigungs-
schrauben. Nur so kann gewährleistet werden, dass der Einzug anschließend korrekt sitzt. 1
: Drehen Sie die Passschraube und dann die Befestigungsschrauben locker hinein.
: Ziehen Sie zuerst die Passschraube fest und anschließend die Befestigungsschrauben auf der
M
asch
ineninnenseite.
1
Abb. 1.5.3 Passschraube
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
17
1
Abb. 1.5.4 Montage BE-Wagen Einzug
1
: Stellen Sie die alle elektrischen Verbindungen wieder her.
