Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie Ausgabe 07/2009 25 1 Abb. 1.5.7 HF bis A001 SP2/4 mit Einzug / inn enþrechts
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
24
1.5.5 Abschließende Arbeiten nach Einbau des BE-Wagen Einzugs:
: Verlegen Sie die Kabel und Schläuche im Kabelkanal.
: Stecker, Kupplungen und weiteres Kabelmaterial verstauen Sie in der Öffnung des Maschinen-
ständers.
: Sofern vorhanden, montieren Sie nun die Fördererabdeckklappe, den Pipettenwechsler und
d
i
e Sensoren Abwurfbehälter. Nähere Informationen entnehmen Sie bitte der aktuellsten An-
leitung:
00193892-xx Montageanleitung Förderer-Abdeckklappe SIPLACE HF-series / X-series / D3
00193756-xx Montageanleitung Pipettenwechsler SIPLACE HF-Serie
00194550-xx Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
1
: Setzen Sie die Gurtabfallrutsche ein.
: Montieren Sie die Abdeckung über der Pneumatikeinheit bzw. Stromversorgung
X110 ODU-Stecker
am Einzugsrahmen
1

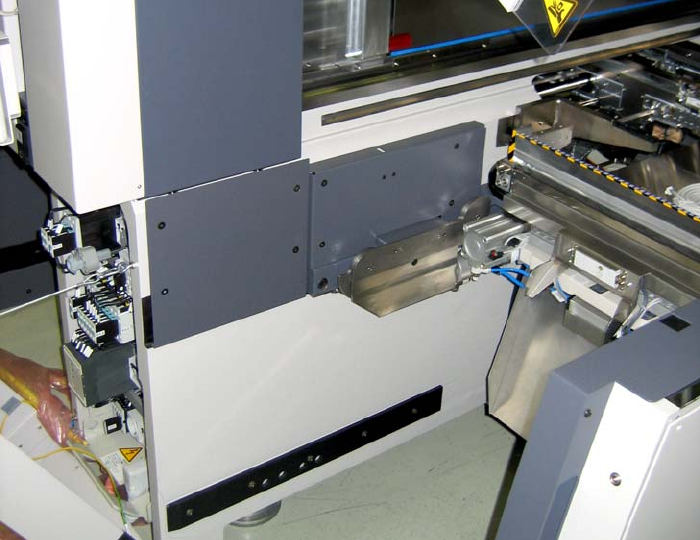

Abb. 1.5.6 HF bis A001 SP2/4 mit Einzug / außen links
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
25
1
Abb. 1.5.7 HF bis A001 SP2/4 mit Einzug / innenþrechts
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
26
1.6 Einbau BE-Wagen Einzug für S-Zuführmodule
an einer SIPLACE HF (Serien Nr. ab A001),
X-Serie und D3
1
Crashgefahr:
Dieser BE-Wagen Einzug ist in Verbindung mit einem C&P20 Kopf nicht
zugelassen!
1

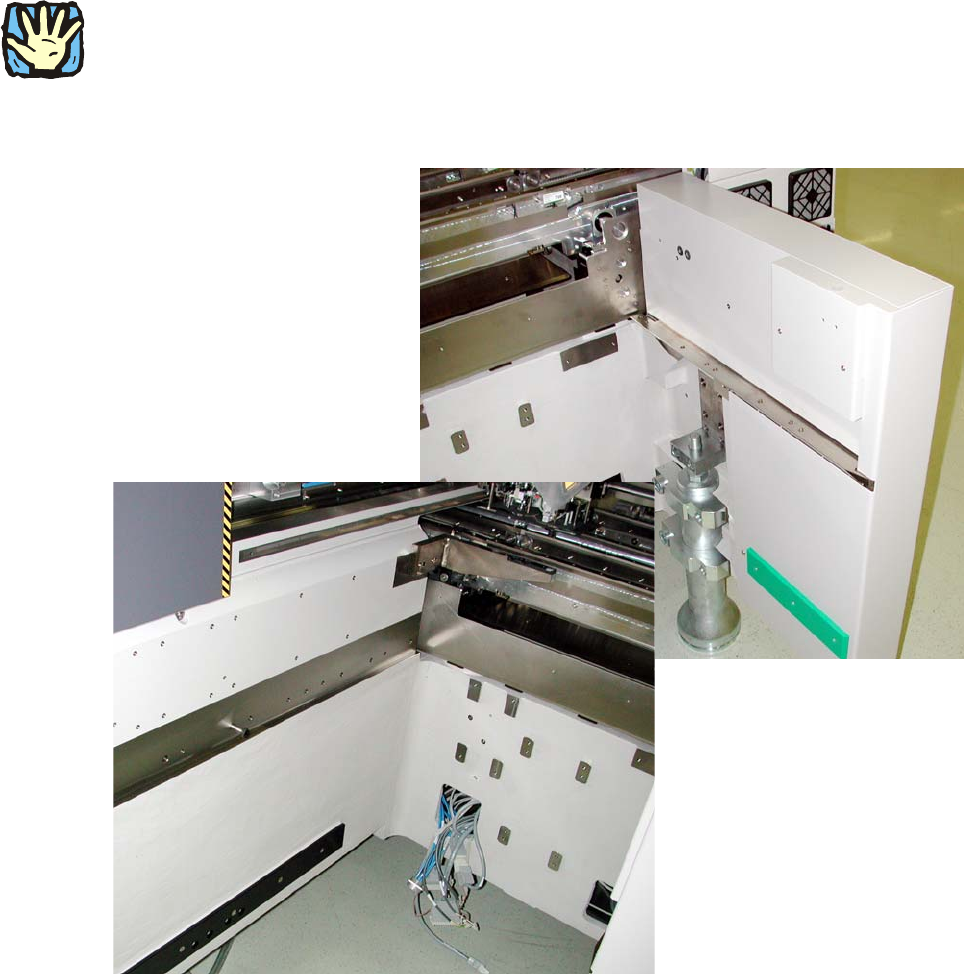

Die Maschine müsste nun wie folgt aussehen: 1
1
Abb. 1.6.1 Für den Einbau vorbereitete Maschine
