Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
45
1.9 Montage MTC2
1
Schweres Gerät:
Der MTC2 hat sehr viel Masse. Wenn der Untergrund auch nur ein wenig aus der Waage ist,
macht
sich der MTC selbständig und könnte andere Maschinen beschädigen oder Personen
quetschen. Auch beim Schieben bzw. Ziehen ist die Massenträgheit enorm. Kontrollieren Sie
jede Bewegung, damit es zu keinen Schäden/Unfällen kommt. 1
1.9.1 Vorbereiten des MTC2 und des Einschubrahmens
00116438-xx SIPLACE Matrix Tray Changer 2 (MTC2)
1
1
: Führen Sie einen Shutdown durch und schalten Sie den Bestückautomaten am Hauptschalter
aus.
: Öffnen Sie die Schutzhaube.
: Trennen Sie die Maschine von der Stromversor
g
ung und sichern Sie sie gegen Wiederein-
schalten.
: Öffnen und entfernen Sie die Verkleidung über der Druckluftversorgung bzw. Stromversorgung
und lag
ern Sie diese außerhalb Ihres Arbeitsbereichs.
1
1
1
1
1
1
1
1
1
1
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
46
1
Achtung: Schweres Maschinenteil!
1
: Organisieren Sie sich einen Helfer:

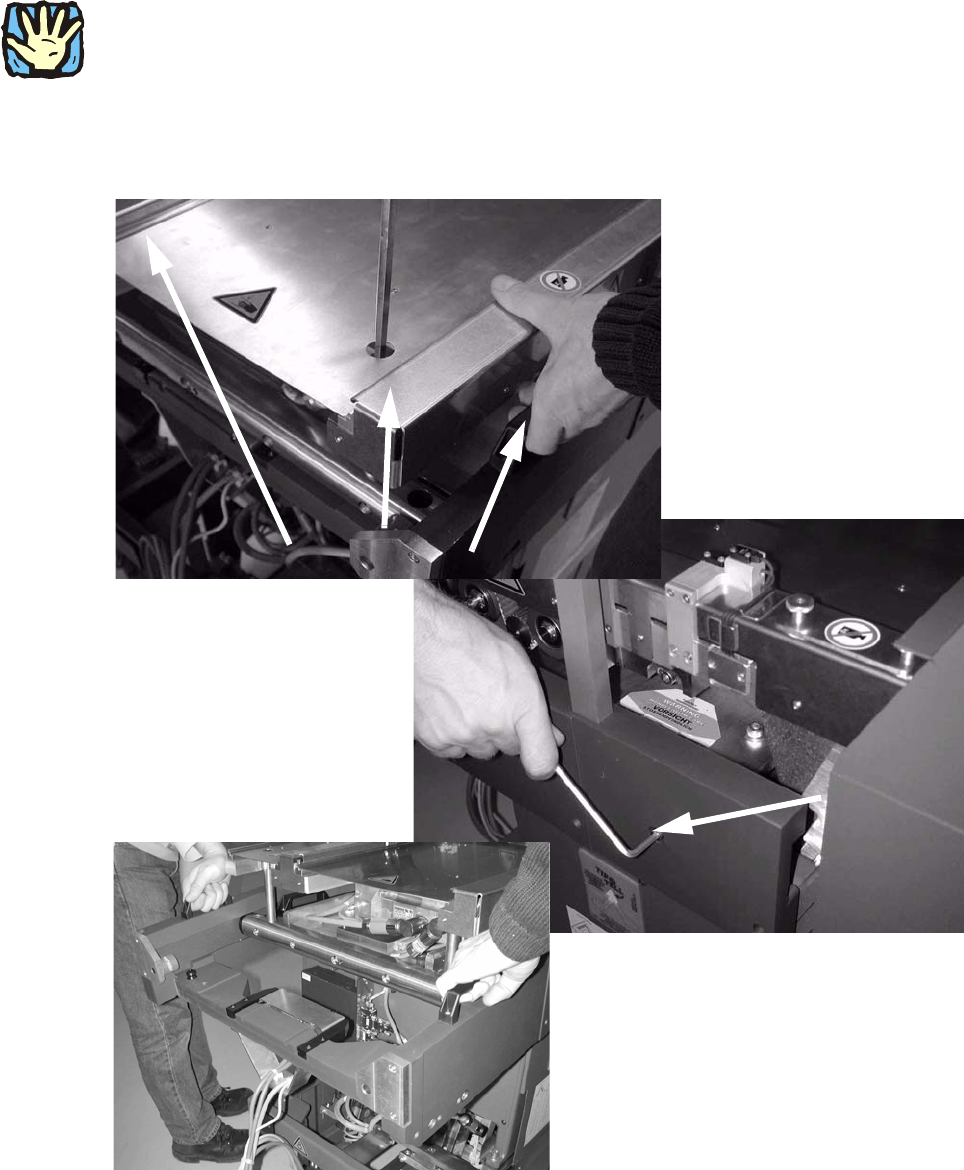

Einer hält den MTC2-Einschubrahmen an den Handgrif
fen fest und der andere löst die vier
Schrauben, mit denen er am MTC2 befestigt ist.
1
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
47
1.10 Einbau des MTC2 in SIPLACE HF (Serien Nr. bis
A001)
Die Maschine sollte nun wie folgt aussehen: 1
1
Abb. 1.10.1 HF-Serie Stellplatz 2 bzw. 4
