Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
55
: Setzen Sie den Einschubrahmen vorsichtig in die Maschine.
1
Im Folgenden wird der Einschubrahmen an die richtige Position geschoben und befestigt
(Beschreibung folgt unten): 1
Fotos vom Einbau in Stellplatz 2/4 im 1-Portal Bestückbereich 1
: Positionieren Sie den Einschubrahmen ca. 30 cm
von
der Vorderkante entfernt im Maschinen-
ständer.
1b
1a
1

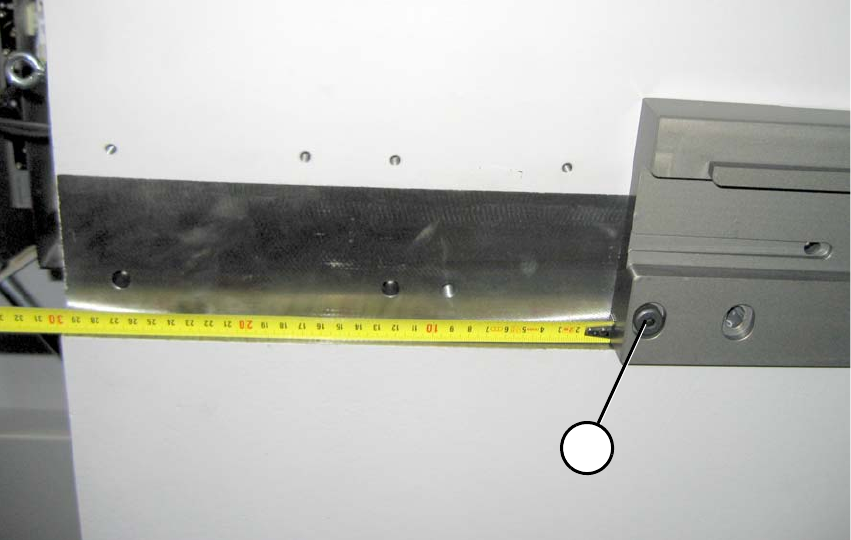

Abb. 1.11.1 1-Portal Bestückbereich: Abstand zur Vorderkante ca. 30 cm (FS 02)
1-Portal Bestückbereich: 1
(1a) Passschraube (Position beachten) 1
(2a) Schrauben 1
2b
2b
1b
2a
1a
2a
2a
2a
2a
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
56
1

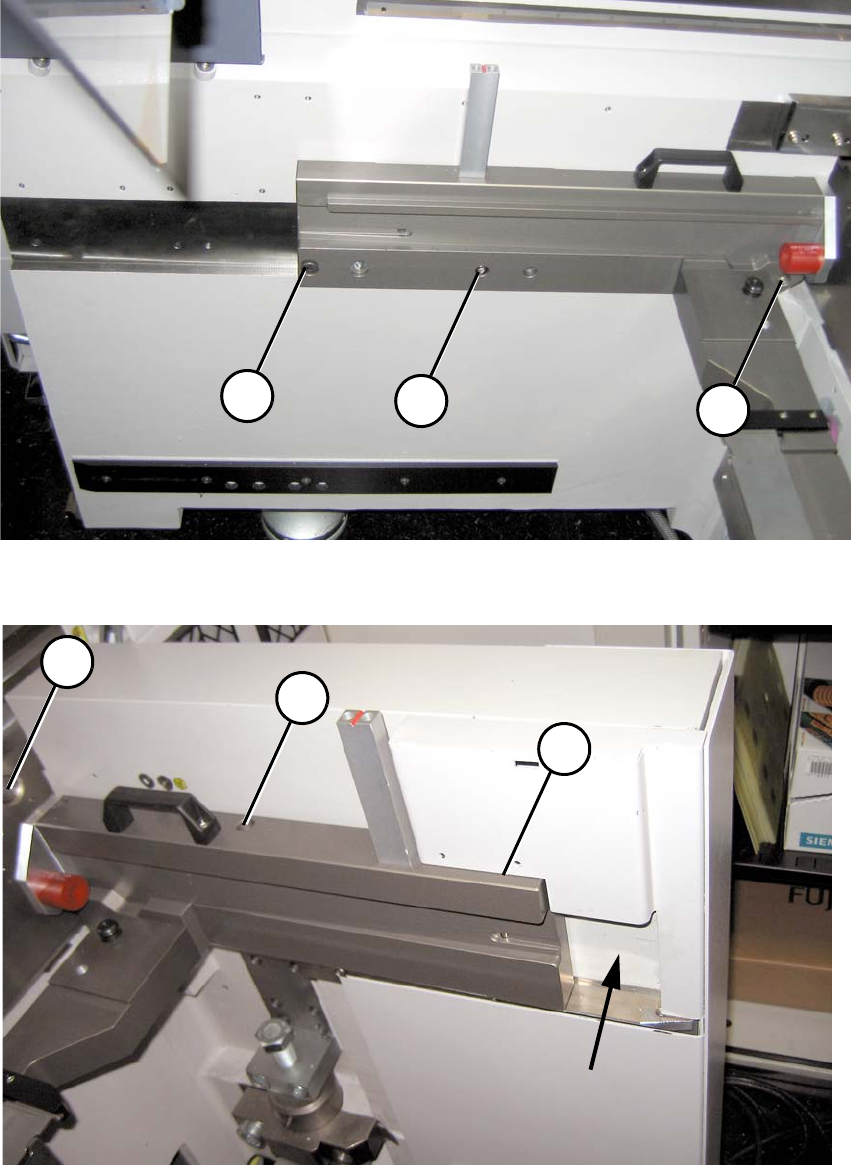

Abb. 1.11.2 1-Portal Bestückbereich: Befestigung innen
1
Abb. 1.11.3 1-Portal Bestückbereich: Befestigung außen mit montiertem Eingreifschutz
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
57
Fotos vom Einbau in Stellplatz 2/4 im 2-Portal Bestückbereich 1
: Positionieren Sie den Einschubrahmen ca. 11 cm von
der Vorderkante entfernt im Maschinen-
ständer.
1a
1b
1

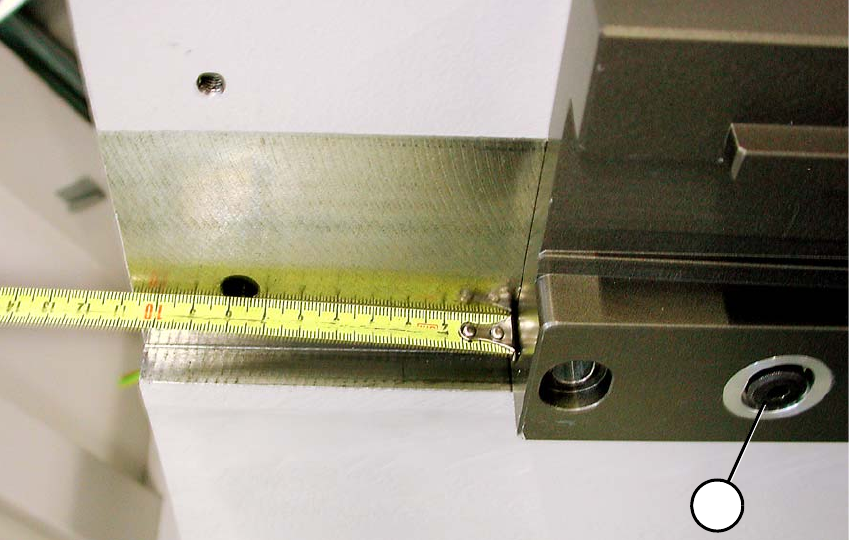

Abb. 1.11.4 2-Portal Bestückbereich: Abstand zur Vorderkante ca. 11 cm
2-Portal Bestückbereich: 1
(1b) Passschraube (Position beachten) 1
(2b) Schrauben 1
