Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
68
1.12.1 Umbau Crash-Lichtschranken MTC2 in Verbindung mit einem
C&P 6/12 / CPP
1
Crash-Gefahr: Wird ein MTC2 in einem Stellplatz bzw. einem Bestückbereich mit C&P6/12 betrie-
ben, so muss die oberste Lichtschranke für hohe Bauelemente in Parkposition gebracht werden.
Anso
nsten kann es zu einem Kopf Crash führen. 1
: Lösen Sie die Schraube der obersten Lichtschranke (Sender und Empfänger) am Turm 1.
Lichtschranke:
vor dem Umbau und
in Parkposition montiert
1
Abb. 1.12.1 Oberste Lichtschranke am MTC2
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
69
1
Es müssen sowohl der Sender aus auch der Empfänger in Parkposition montiert werden.
1
1
: Befestigen Sie die Lichtschranke in Parkposition.
: Demontieren Sie das Blech über den Steckern am Turm 1.
: Entfernen Sie die Kontakte 13 (braun) und 14 (schwarz) am Stecker XS43.
: Isolieren Sie die beiden Kabelenden.
1
Abb. 1.12.2 Stecker X43
1
1
1
1
1
1
1
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
70
: Verbinden Sie die beiden Kontakte mit der Kabelbrücke (03014445-)
1

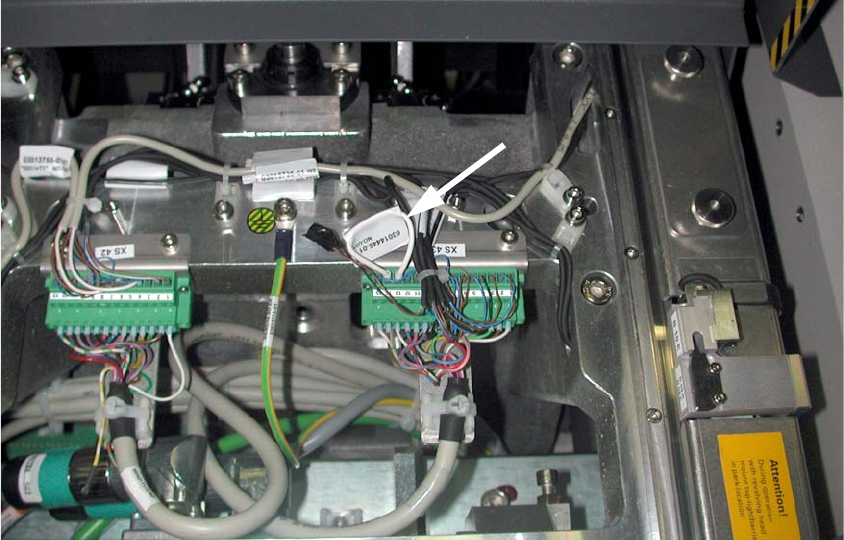

Abb. 1.12.3 Stecker X43 mit Kabelbrücke an 13+14
: Montieren Sie das Blech über den Steckern wieder.
1.12.2 Abschließende Arbeiten bezüglich MTC2
: Stellen Sie die Spannungsversorgung für den MTC2 und die Maschine her.
: Konfigurieren Sie die "neue" Maschine im Stations-Editor
von SIPLACE Pro, sowie unter
SITEST am Stationsrechner.
1
: Schalten Sie die Maschine am Hauptschalter ein.
: Schließen Sie die Hauben.
: Führen Sie einen Referenzlauf durch.
: Wechseln Sie in SITEST.
: Vermessen Sie die Masken am MTC2.
: Kopieren Sie die Daten des MTC in die Maschinendatenbank der Bestückstation und sichern
Sie
diese ggf. auf einem Datenträger.
