9903-003 44mm ᏷࠹࡯ࡊࡈࠖ࡯࠳ 44mm TAPE FEEDER Fig. 7-1 ࠞ࠮࠶࠻ࡏ࠺ࠖㇱ Cassette Body Section

100%1 / 166
0108-003
6-6
ㇱຠ⇟ภ ㇱ ຠ ฬ ஻ ⠨
PART No. PART NAME REMARKS
CT-3251TL
CT-3252TL
10 630 071 0724 ASSYBRACKET(TG-3251) 1
10 630 071 0731 ASSYBRACKET(TG-3252) 1
11 630 054 4800 BRACKET 1 1 582TR-01B-001
12 630 070 7601 BRACKET(GRIP) 1 1 582TR-01B-002
12 -1 630 085 1526 UNIT,I/O 1 1 582TR-01H-001
13 411 054 8506 NUT HEX 4 1 1 M4 F
14 411 113 4708 SCR FLT 4X10 1 1 M4X10 FLT
16 630 039 7086 TUBE,WIRING 1 582TR-01H-002
16 630 039 7062 TUBE,WIRING 1 582TS-01H-002
17 411 140 7208 SCR FLT 4X6 2 2 M4X6 FLT
ᢙ㊂
Q'ty
ᵈᗧ
NOTE
⷗಴⇟
ภ
Key No.
(BLUE)
(RED)
BLUE
RED
9903-003

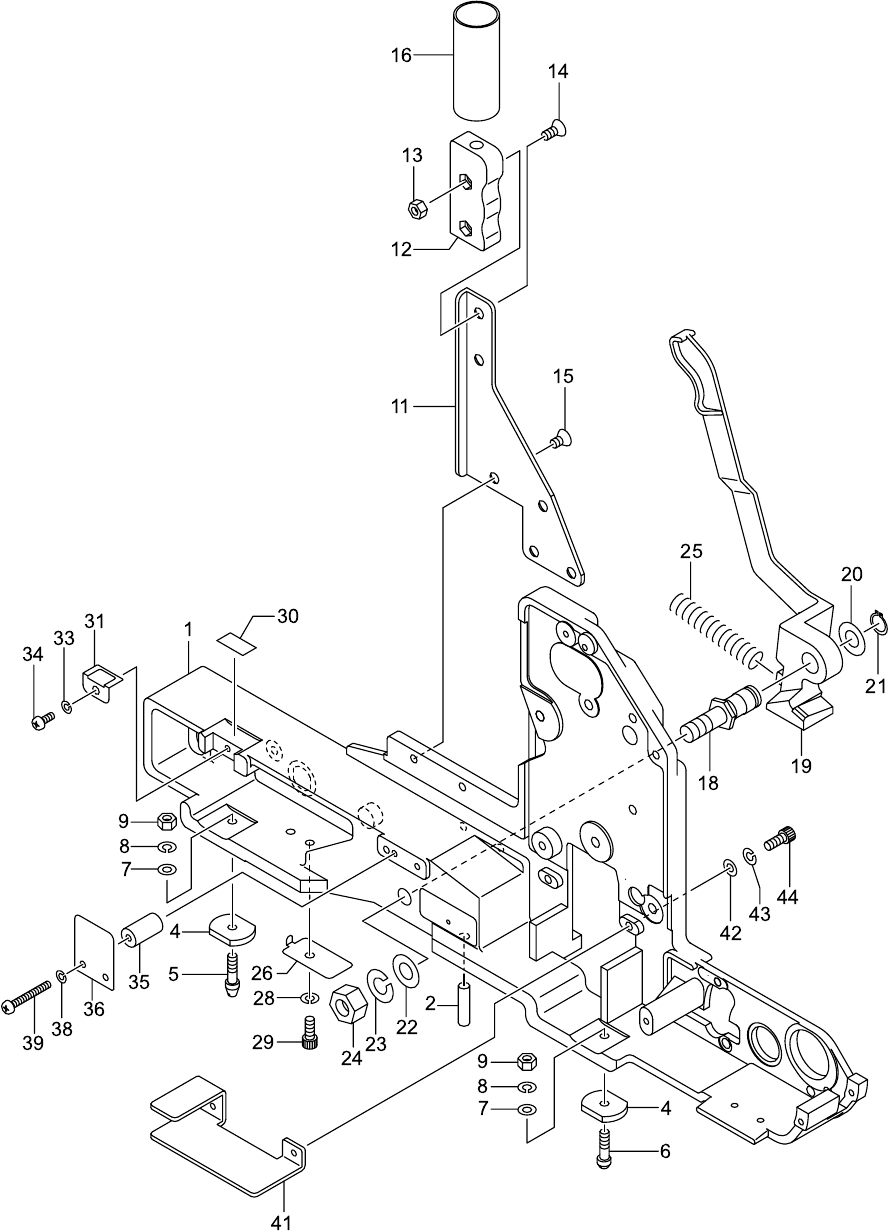

44mm ᏷࠹࡯ࡊࡈࠖ࡯࠳ 44mm TAPE FEEDER
Fig. 7-1 ࠞ࠮࠶࠻ࡏ࠺ࠖㇱ Cassette Body Section
0108-005
7-1
ㇱຠ⇟ภ ㇱ ຠ ฬ ஻ ⠨
PART No. PART NAME REMARKS
CT-4450L,PL-12
CT-4450L,PL-16
CT-4450L,PL-20
CT-4450L,PL-24
CT-4450L,PL-28
CT-4450L,PL-32
CT-4450L,PL-36
CT-4450HL-12
CT-4450HL-16
CT-4450HL-20
CT-4450HL-24
CT-4450HL-28
CT-4450HL-32
CT-4450HL-36
1 630 044 2830 FRAME(CASSETTE BODY) 11111111111111 582Q--01B-001
2 630 037 0294 PIN,LOCATE 11111111111111 582Q--01H-003
4 630 039 3002 PLATE 22222222222222 582Q--01B-070
5 630 039 3200 PIN,LOCATE 11111111111111 582Q--01B-072
6 630 039 3187 PIN,LOCATE 11111111111111 582Q--01B-071
7 411 141 4008 WASHER V 4X9X0.8 22222222222222 FW4
8 411 141 2905 WASHER SPR 4 22222222222222 SW4
9 411 141 0307 NUT HEX 4 22222222222222 M4
11 630 039 2838 BRACKET 1111111 582Q--01B-003
12 630 070 7601 BRACKET(GRIP) 1111111 582Q--01B-004
13 411 054 8506 NUT HEX 4 2222222 M4 F
14 411 113 4708 SCR FLT 4X10 2222222 582Q--01H-012
15 630 036 9696 BOLT(FLT HEX-SCT) 4444444 582Q--01H-002
16 630 041 6206 TUBE,WIRING GRAY 1111111 582Q--01H-009
18 630 010 8248 PIN,LOCATE 11111111111111 582Q--01B-005
19 630 043 2374 LEVER(LOCATE) 11111111111111 582Q--01B-041
20 411 141 4701 WASHER V 10X21X2 11111111111111 FW10
21 411 000 7102 RING C 10 11111111111111 582Q--01H-019
22 411 141 4503 WASHER V 8X17X1.6 11111111111111 FW8
23 411 141 3100 WASHER SPR 8 11111111111111 SW8
24 411 141 1007 NUT HEX 8 11111111111111 M8-3
25 630 010 5957 SPRING,COMP 11111111111111 582Q--01B-076
26 630 039 3217 PLATE 11111111111111 582Q--01B-051
28 411 141 2905 WASHER SPR 4 11111111111111 SW4
29 630 000 7602 BOLT,HEX-SCT 11111111111111 M4X6
30 630 037 2502 ACCESSORY,LIGHT 11111111111111 582Q--01H-010
31 630 039 4085 PLATE 11111111111111 582Q--01B-058
33 411 086 4408 WASHER SPR 3 11111111111111 SW3 F
34 411 041 8908 SCR PAN 3X6 11111111111111 M3X6 PAN
35 630 043 2817 SPACER 22222222222222 582Q--01B-092
36 630 041 7739 PLATE 11111111111111 582Q--01B-045
38 411 086 4408 WASHER SPR 3 22222222222222 SW3 F
39 411 113 0809 SCR PAN 3X25 22222222222222 M3X25 PAN
41 630 041 7913 PLATE 11111111111111 582Q--01B-103
42 411 141 3902 WASHER V 3X7X0.5 22222222222222 FW3
ᢙ㊂
Q'ty
ᵈᗧ
NOTE
⷗಴⇟
ภ
Key No.
