Stationssoftware 605.04 / Versionsbeschreibung Ausgabe 04/2015 Edition
13
6 Service-Tools
6.1 Automatischer Fehlerreport (Bug Report)
Mithilfe des Tools "BugReporter" werden bei jedem Herunterfahren der Station automatisch alle zur
Fehleranalyse erforderlichen Daten in einem Fehlerreport (Bug Report) gespeichert.
Voraussetzung hierfür ist, dass das Tool "BugReporter" aktiviert ist.
Aktivieren des Tools "BugReporter":
► Doppelklicken Sie im Verzeichnis C:\WinBO auf die Datei BugReporter_Autrun_ON.reg.
► Bestätigen Sie anschließend die beiden nacheinander angezeigten Dialogboxen mit OK.
Deaktivieren des Tools "BugReporter":
► Doppelklicken Sie im Verzeichnis C:\WinBO auf die Datei BugReporter_Autrun_OFF.reg.
► Bestätigen Sie anschließend die beiden nacheinander angezeigten Dialogboxen mit OK.
Nach dem Aktivieren des Tools "BugReporter" wird bei jedem Herunterfahren des Stationsrechners
automatisch das Dialogfenster des Tools "BugReporter" angezeigt. Eingaben sind hier nicht
möglich, die Datenfelder werden automatisch ausgefüllt.
Der aktuelle Fehlerreport wird unter dem Pfad C:\BugReport\Latest abgelegt. Ältere Fehlerreporte
sind unter dem Pfad C:\BugReport\Archive abgelegt. Da in den Verzeichnissen Latest und Archive
auch die mit ALT + CTRL + F10 manuell erzeugten Fehlerreporte abgelegt werden, sind zur
besseren Unterscheidung die automatisch erzeugten Fehlerreporte im Dateinamen mit
AutoLog_xxxxxxxxxx_x.zip gekennzeichnet. Ein Fehlerreport kann aus mehreren Dateien
bestehen. Dazu wird im Dateinamen die Zahl entsprechend hochgezählt
(z.B. AutoLog_xxxxxxxxxx_2.zip).
6.1.1 Einschränkungen
Bei aktiviertem Tool "BugReporter" kann sich das Herunterfahren des Stationsrechners um bis zu
3 Minuten verzögern.
Stationssoftware 605.04 / Versionsbeschreibung Ausgabe 04/2015 Edition
14
6.2 "ROC" zum Auslesen der Konfigurationsdaten der Station
Das Tool "ROC" (Readout Station Configuration) dient der Optimierung der Ferndiagnose
(z.B. zur Fehlerbehebung und Kompatibilitätsprüfungen).
Damit können u.a. folgende Informationen ausgelesen werden:
– Betriebssystem (Version, Build, Service Pack)
– Language Pack
– Stationssoftware (Version, Release, Build, Patch, Service Pack, Hotfix)
– Versionen der Firmware für alle Komponenten, die sich über SITEST downloaden lassen
(z.B. Achskarten, Vision, Leiterplatten-Transport, Kameras, WPW, Förderertische)
– Maschinen-Identifikation
– Maschinentyp (z.B. D1-Maschine)
– IP-Adresse
– Kopf-Konfiguration
– SIPLACE-Optionen (z.B. Pipettenwechsler, Vakuum-Pumpe, Hohe Bauelemente, Whispern)
Das Tool wird folgendermaßen gestartet:
► Stoppen Sie die Maschine.
► Wechseln Sie auf den Desktop.
► Starten Sie vom Desktop aus die Anwendung ROC.exe.
Der folgende Dialog wird angezeigt:

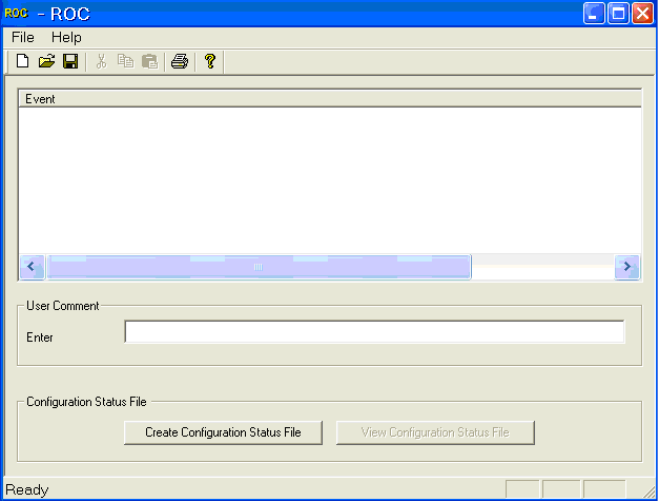

Abbildung 6-1: Dialog "ROC"
► Klicken Sie auf Create Configuration Status File.
Die Konfigurationsdaten werden in die Datei ConfigStatus.xml geschrieben.
Stationssoftware 605.04 / Versionsbeschreibung Ausgabe 04/2015 Edition
15
6.2.1 Einschränkungen
► Die Anwendung ist nur auf dem Stationsrechner installiert.
► Die Anwendung ist separat und nicht in die Stationssoftware integriert.
► Während der Datenabfrage muss die Maschine gestoppt sein.
► Der Einrichter benötigt das Service-Passwort, um zum Desktop zu wechseln.
