Diese Betriebsanleitung ist ein Handbuch bzw. ein Nachschlagewerk zum Bedienen und Einrich-
ten der SIPLACE
®
Docking Station für BE-Wagen der SIPLACE SX1/SX2.
1.1 Übersicht
Die Docking Station ist eine zusätzliche Komponente für den Vorrüstplatz und dient als Bindeglied
zwischen dem Vorrüstplatz und dem BE-Wagen der SIPLACE SX/SX2. Sie ermöglicht das ex-
terne Rüsten von BE-Wagen mit Zuführmodulen, Funktionstests und Rüstkontrolle.
1

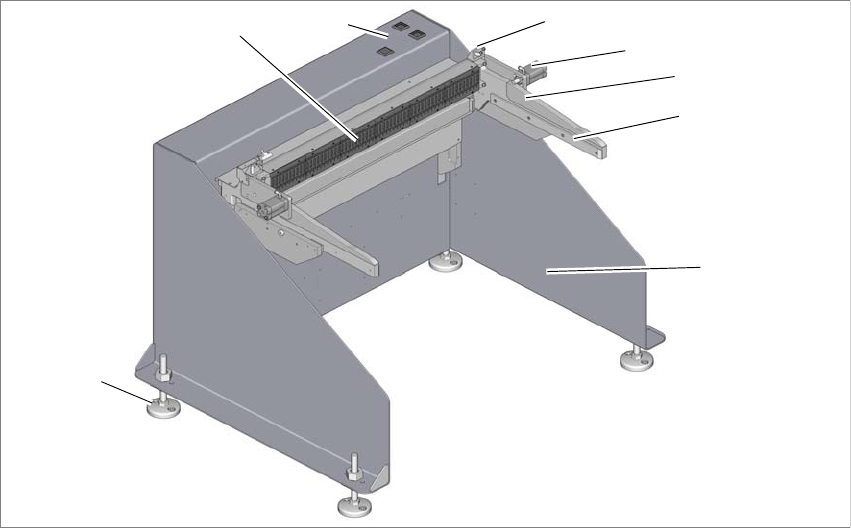

Abb. 1.1 - 1 Docking Station SIPLACE SX
1
(1) Docking Station (5) Sensor zur BE-Wagen-Erkennung
(2) BE-Wagen-Einzugsvorrichtung SX1/SX2 (6) Bedienelemente
(3) Rutschleiste zum Führen und Andocken
des BE-Tisches
(7) EDIF (Energie- und Dateninterface)
(4) Pneumatikzylinder zum Arretieren des BE-
Wagens
(8) Stellfüße zur Höhenverstellung und Befes-
tigung auf dem Untergrund.
1
5
3
2
4
7
8
6
1 Einleitung Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX
1.2 Seriennummer der Docking Station Ausgabe 02/2018
10
Zu den Aufgaben der Docking Station zählen im Wesentlichen:
– Versorgung des BE-Wagens und der X-Zuführmodule mit Energie
– Bereitstellen einer Infrastruktur für die Kommunikation zwischen dem PC des Vorrüstplatzes
und den Zuführmodulen
Mit Hilfe der Docking Station kann der Bediener außerhalb der Produktionsumgebung Funktions-
tests an den X-Zuführmodulen durchführen und die Rüstung kontrollieren. Dabei sind zwei Reihen
mit jeweils vier Docking Station über den CAN-Bus des Vorrüst-PC angeschlossen. Jede Docking
Station besitzt einen eigenen Strom- und Druckluftanschluss.
Die BE-Wagen-Einzugsvorrichtung der Docking Station lässt sich an die gewünschte LP-Trans-
porthöhe anpassen. Für die Vorrüstung wird der BE-Wagen in die Docking Station geschoben.
Über die seitlich am BE-Wagen angebrachten Rollenlager gleitet der BE-Wagen auf den Schie-
nen der BE-Wagen-Einzugsvorrichtung zum Energie- und Dateninterface-Anschluss. Dabei wird
das EDIF in der BE-Wagen-Einzugsvorrichtung optimal zum BE-Tisch mit dem EDIF der Zuführ-
module positioniert.
1.2 Seriennummer der Docking Station
Die Seriennummer der Docking Station befindet sich auf dem Typenschild.
1

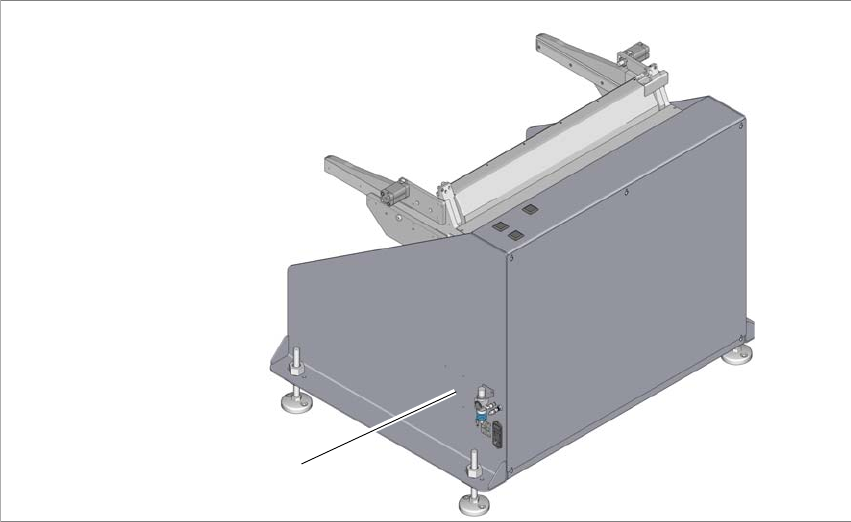

Abb. 1.2 - 1 Lage des Typenschildes
(1) Typenschild
(1)
Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX 1 Einleitung
Ausgabe 02/2018 1.2 Seriennummer der Docking Station
11
1.2.1 EG-Konformitätserklärung
Das nachfolgend beschriebene Produkt:
1
1
des Herstellers
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München 1
stimmt überein mit den Vorschriften und Normen der mitgelieferten EG-
Konformitätserklärung.
1.2.2 Bestimmungsgemäße Verwendung
Die „Bestimmungsgemäße Verwendung“ ist folgendermaßen definiert:
– Die Docking Station dient dem externen Rüsten von BE-Wagen mit Zuführmodulen, Funkti-
onstests und Rüstkontrolle.
– Die Docking Station darf nur für die in den Katalogen und den technischen Beschreibungen
vorgesehenen Einsatzfälle, entsprechend der Leiterplatten- und Bauelemente-Spezifikation
verwendet werden. Eine andere oder darüber hinausgehende Benutzung gilt als nicht be-
stimmungsgemäß.
– Die Docking Station darf nur in Verbindung mit vom Hersteller empfohlenen bzw. zugelasse-
nen Fremdgeräten und -komponenten und nur unter Verwendung von autorisierten Origina-
lersatzteilen eingesetzt werden. Eine andere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß.
– Die Docking Station darf nur unter den in dieser Bedienungsanleitung definierten Aufstell-,
Anschluss- und Betriebsbedingungen eingesetzt werden.
– Die Docking Station darf nur dann an die Betriebsspannung angeschlossen werden, wenn sie
ordnungsgemäß aufgestellt und die Aufstellung überprüft wurde.
– Die Docking Station darf nur dann in Betrieb genommen werden bzw. in Betrieb bleiben, wenn
alle notwendigen Warnschilder auf der Maschine lesbar und an der richtigen Stelle vorhanden
sind.
Fabrikat
Docking Station
Typ Docking Station BE-Wagen SIPLACE SX
Artikel-Nr.: 00116965-xx
