用户手册 SIPLACE SX 元件料车装卸站 3 产品说明
版本 02/2018 3.1 概述
99
3 产品说明
项目编号：00116965-01 SIPLACE SX 装卸站
3.1 概述
3

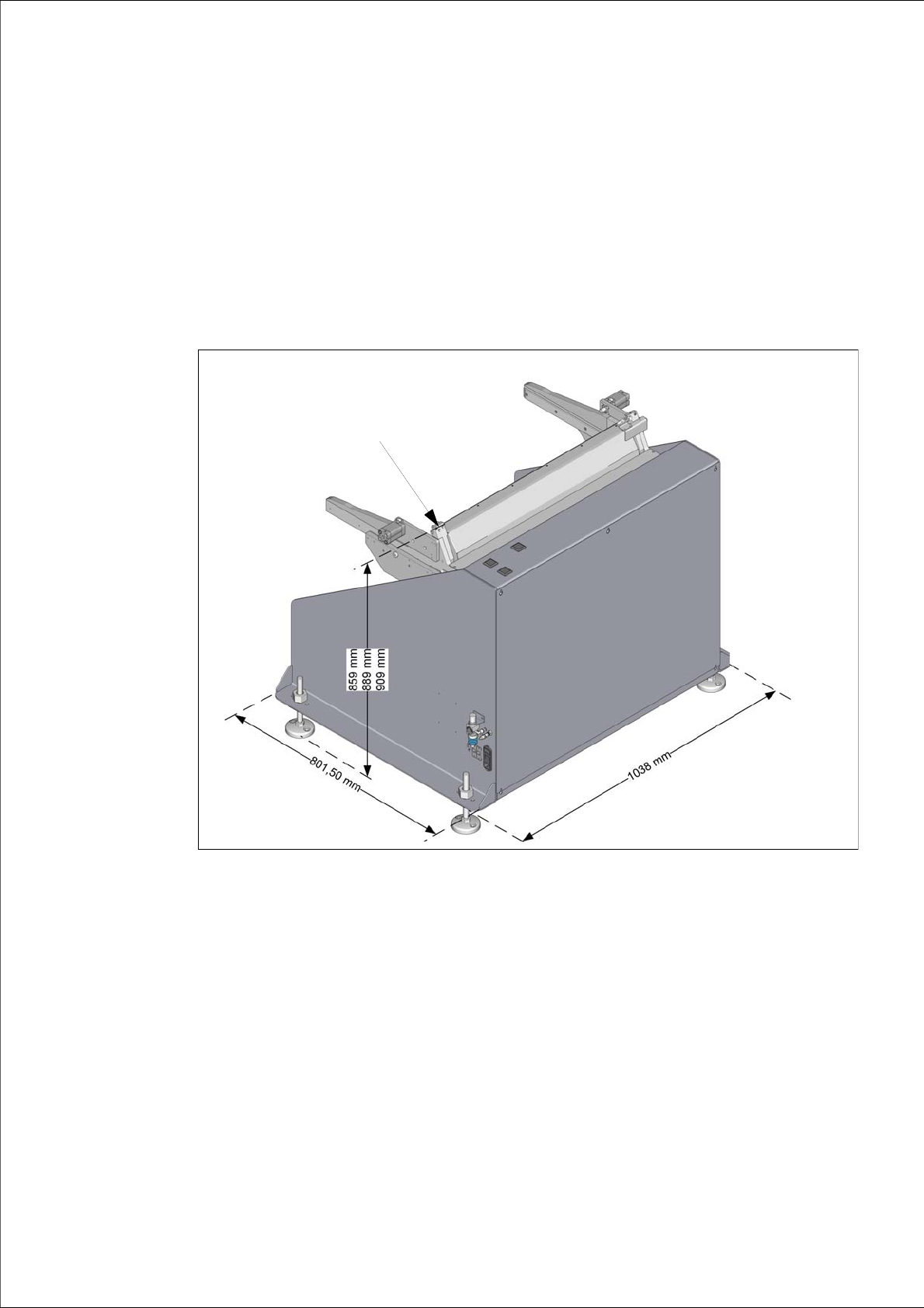

图 3.1 - 1 SIPLACE SX 装卸站 - 尺寸
(1) 对中销高度
1
3 产品说明 用户手册 SIPLACE SX 元件料车装卸站
3.1 概述 版本 02/2018
100
3.1.1 技术数据
3
3.1.2 装入 / 卸出元件料车的尺寸
3

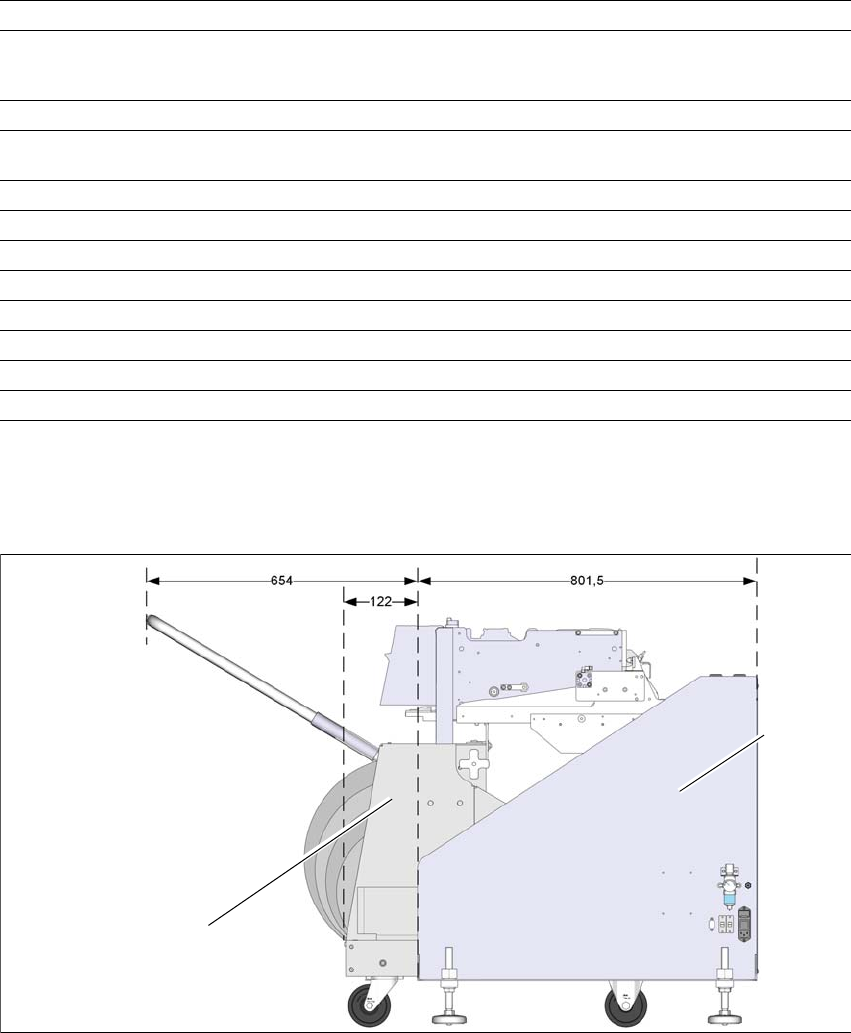

图 3.1 - 2 带有已装料料车的装卸站 - 尺寸，单位以毫米计
(1) 元件料车
(2) 装卸站
长 x 宽 801.5mm x 1038mm
对中销高度 859 mm （用于 900 mm 的 PCB 传送导轨高度）
889 mm （用于 930 mm 的 PCB 传送导轨高度）
909 mm （用于 950 mm 的 PCB 传送导轨高度）
重量 105kg
压缩空间压力值 p
min
0.5MPa (5.0bar)
p
max
1.0MPa (10.0bar)
压缩空气连接 连接插头 KS 2-M5-A
流量 5 Nl/min
*a
*)a 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
电源电压 88 - 264 V~
电缆 / 相位数量 3 / 1
频率 最多 63 Hz
额定电流 最多 2 A
性能 0.23 kW
保险丝 2 x 8A
1
2
用户手册 SIPLACE SX 元件料车装卸站 3 产品说明
版本 02/2018 3.2 运输锁
101
3.2 运输锁
打开包装后，请在首次操作前拆除装卸站上的运输支架。
3

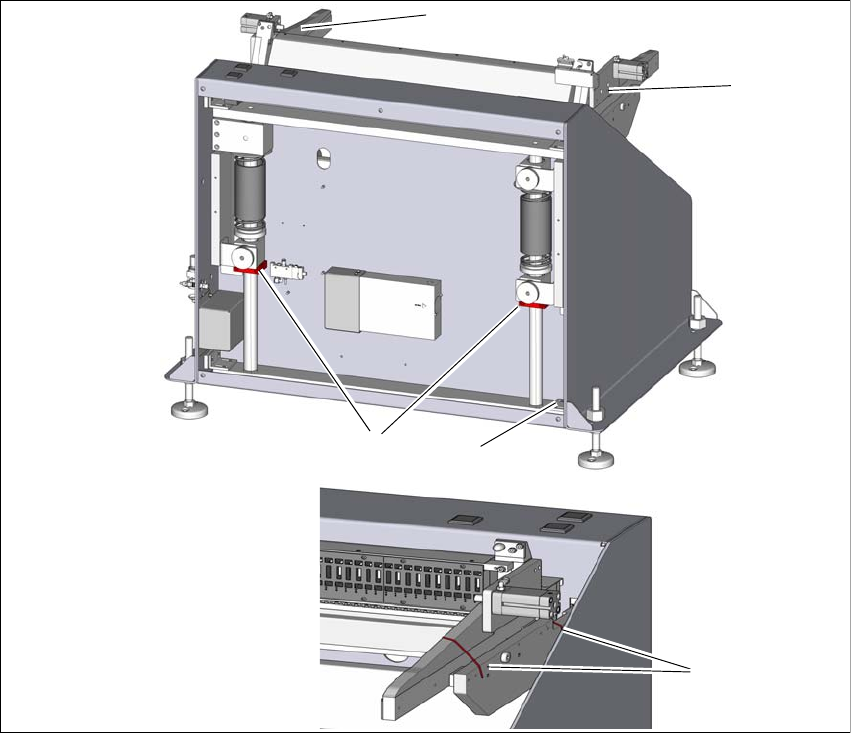

图 3.2 - 1 运输支架
(1) 升降轴上的两个运输支架
(2) 运输支架项目 1 的存放场所
(3) 侧面的四个运输支架
要拆除运输支架 (1)，应先拆下后盖。拆除运输支架 (1) 并将其宽松地固定到存放场所 (3)。
安装防护盖。
侧面各使用两根扎带 (3) 固定。要拆下运输支架 (2)，可使用适当的工具切断四根红色线缆。
