3.3 装配和固定装置
为了保证装卸站能安全可靠地运行，应确保使用随附的装配套件将装卸站固定到地面上。
3.3.1 装配装置
装配装置以单独包装提供。该包装用以下标签标记。
3
图 3.3 - 1 装配装置
3.3.1.1 固定装置
3
内容物：
(1) 主电源电缆
(2) 固定装置
3
4x 重型锚 TA M， ∅12 mm
3
4x 圆柱螺丝，DIN EN ISO 4762 M8x80-8.8
3
4x 圆盘，DIN EN ISO 7090 8.4-140HV
用户手册 SIPLACE SX 元件料车装卸站 3 产品说明
版本 02/2018 3.3 装配和固定装置
103
3.3.2 装配
装卸站通过四个重型锚 TA M， ∅12mm 和其他固定装置固定到地面上。
3

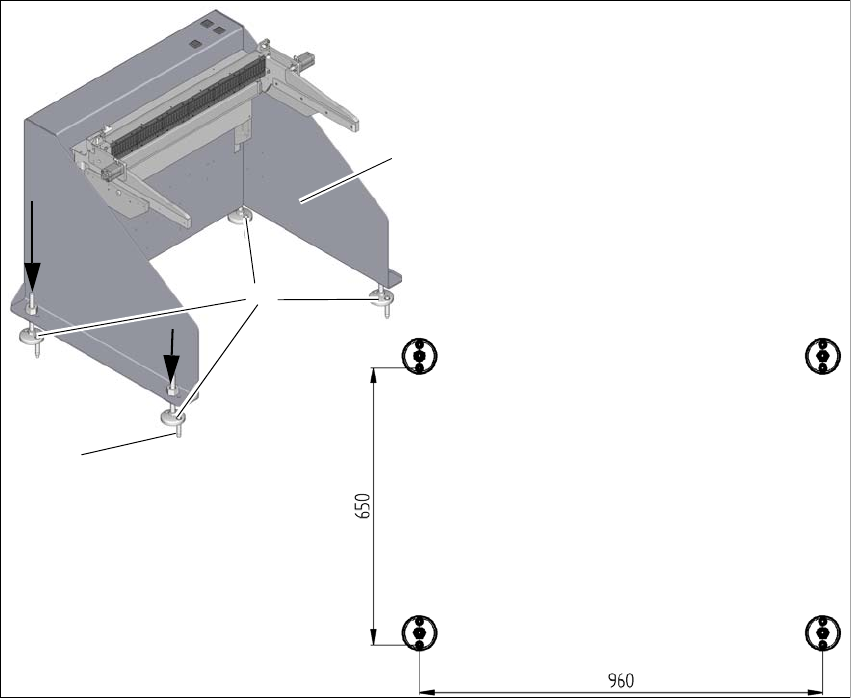

图 3.3 - 2 固定装置和钻孔图型
(1) 将装卸站 (1) 直立放置到要安装并对齐的位置。
(2) 对齐基座支脚 (2)，将支脚中的孔对准上述铁板中的孔。
(3) 用铅笔或其他适宜的工具标记基座支脚的前孔。
(4) 将装卸站放置到一侧。
(5) 钻四个直径为 12 mm、深度为 80 mm 的孔。
(6) 将重型锚 (3) 插入钻好的孔内。
(7) 将装卸站放回原位并用随附的螺丝进行固定。
1
3
2
