4 操作 用户手册 SIPLACE SX 元件料车装卸站 4.3 装卸元件料车 版本 02/2018 110 4.3.1 将 SIPLACE SX 元件料车对接到装卸站 4 将元件料车推入装卸站，直到气压 缸锁定为止。 – 绿色按钮 （项目 1，图 4.1 - 1 ，第 105 页）和白色按钮 （项目 2，图 4.1 - 1 ，第 105 页）将 短暂闪烁。待元件料车正确锁 定到位后，白色按钮将会持续亮起 （元件料车解锁功能） 。 …
用户手册 SIPLACE SX 元件料车装卸站 4 操作
版本 02/2018 4.3 装卸元件料车
109
4.3 装卸元件料车
4

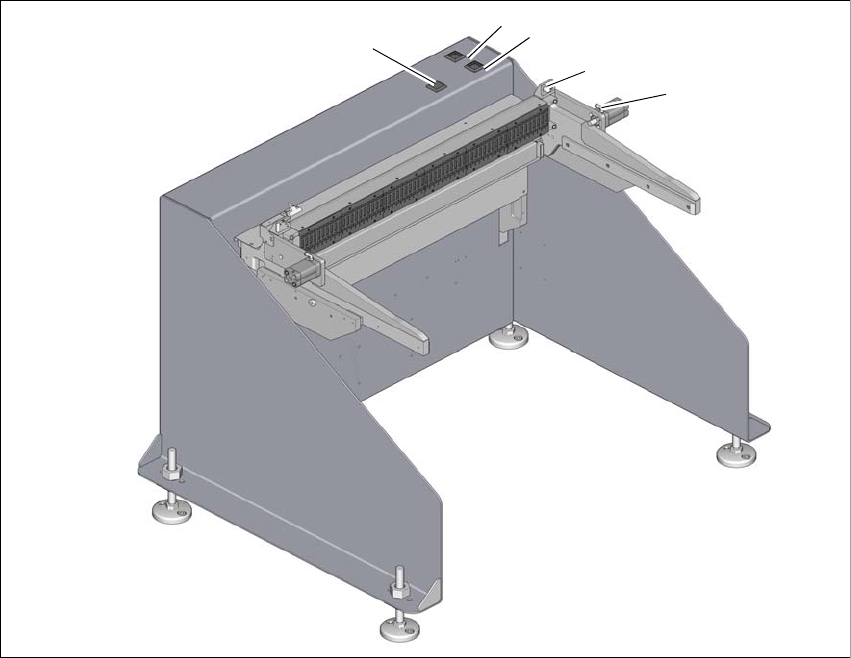

图 4.3 - 1 装卸站
(1) 供料器模块锁止和解锁功能 （绿色按钮）
(2) 元件料车解锁功能 （白色按钮）
(3) 锁定元件料车的气压缸
(4) 元件料车检测传感器
(5) 供料器模块拆卸 （黑色按钮）
2
1
3
4
5
4 操作 用户手册 SIPLACE SX 元件料车装卸站
4.3 装卸元件料车 版本 02/2018
110
4.3.1 将 SIPLACE SX 元件料车对接到装卸站
4
将元件料车推入装卸站，直到气压缸锁定为止。
– 绿色按钮 （项目 1，图 4.1 - 1
，第 105 页）和白色按钮 （项目 2，图 4.1 - 1，第 105 页）将
短暂闪烁。待元件料车正确锁定到位后，白色按钮将会持续亮起 （元件料车解锁功能）。
– 如果元件料车未能正确锁定到位，白色按钮将会闪烁。
– 如果供料器模块已正确锁定到位，绿色按钮将会亮起。
4.3.2 从装卸站分离 SIPLACE SX 元件料车
4
要解锁元件料车，必须将供料器模块锁定到位。确认绿色按钮 （项目 3，图 4.1 - 1，第 105 页）
亮起。
按下白色按钮 （项目 2，图 4.1 - 1，第 105 页）。元件料车将会解锁。
拉回元件料车，使其脱离装卸站。
警告
手部受伤危险！
对接时，请勿接触元件料车和装卸站之间区域。
警告
手部受伤危险！
对接时，请勿接触元件料车和装卸站之间区域。
