Bedienungsanleitung Docking Station BE- Wagen SIPLACE SX 3 Produktbeschreibung Ausgabe 02/2018 3.1 Übersicht 27 3 Produktbeschreibung Artikel-Nr . 001 16965-01 Docking S tation SIPLACE SX 3.1 Übersicht 3 Abb. 3.1 - 1 Doc…
2 Betriebssicherheit Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX
2.3 EGB - Richtlinien Ausgabe 02/2018
26
2.2.1.2 Warnschild W 203
Artikel-Nr.: 03009342-01
Schildpositionen: Siehe in Abb. 2.2 - 5
, Seite 26.
Anzahl pro Maschine: 2
2

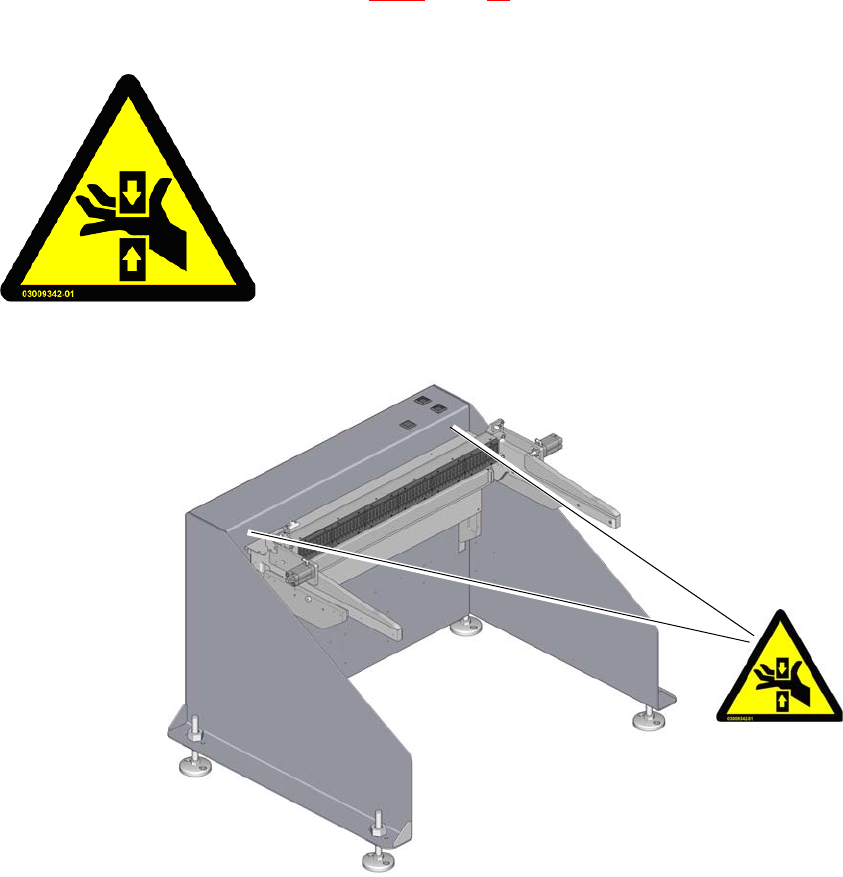

Abb. 2.2 - 4 Warnschild W203, Art-Nr. 03009342-01
2
Abb. 2.2 - 5 Warnschild W203, Art-Nr. 03009342-01 - Positionen von W203
2.3 EGB - Richtlinien
Beachten Sie bitte die Hinweise zu den EGB - Richtlinien wie sie in der Bedienungsanleitung des
Bestückautomaten angegeben sind.
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und Händen füh-
ren.
Nicht in die laufende Maschine greifen!
W 203
Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX 3 Produktbeschreibung
Ausgabe 02/2018 3.1 Übersicht
27
3 Produktbeschreibung
Artikel-Nr. 00116965-01 Docking Station SIPLACE SX
3.1 Übersicht
3

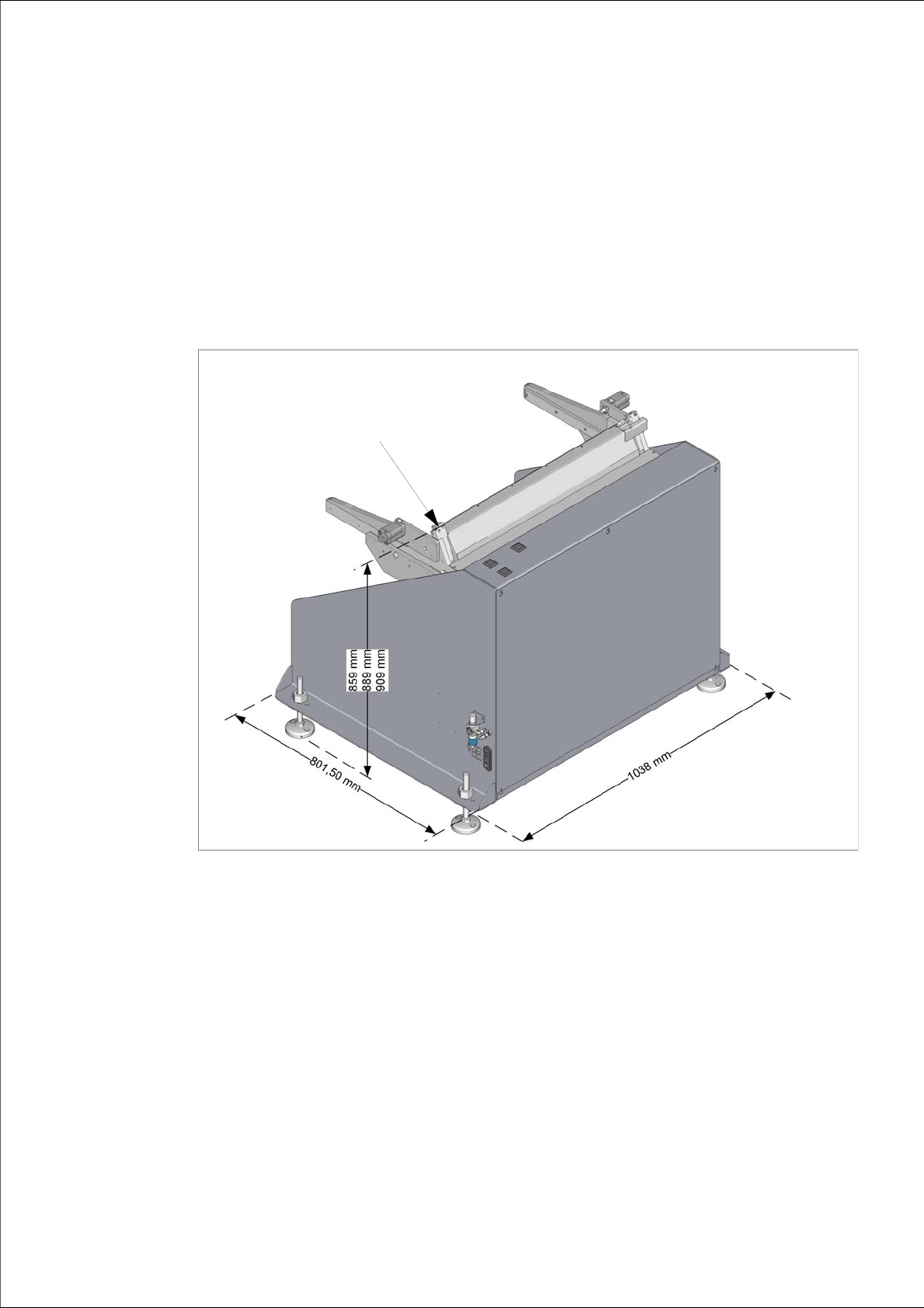

Abb. 3.1 - 1 Docking Station SIPLACE SX- Abmessungen
(1) Höhe bis Zentrierstift
1
3 Produktbeschreibung Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX
3.1 Übersicht Ausgabe 02/2018
28
3.1.1 Technische Daten
3
3.1.2 Abmessungen mit angedocktem BE-Wagen
3

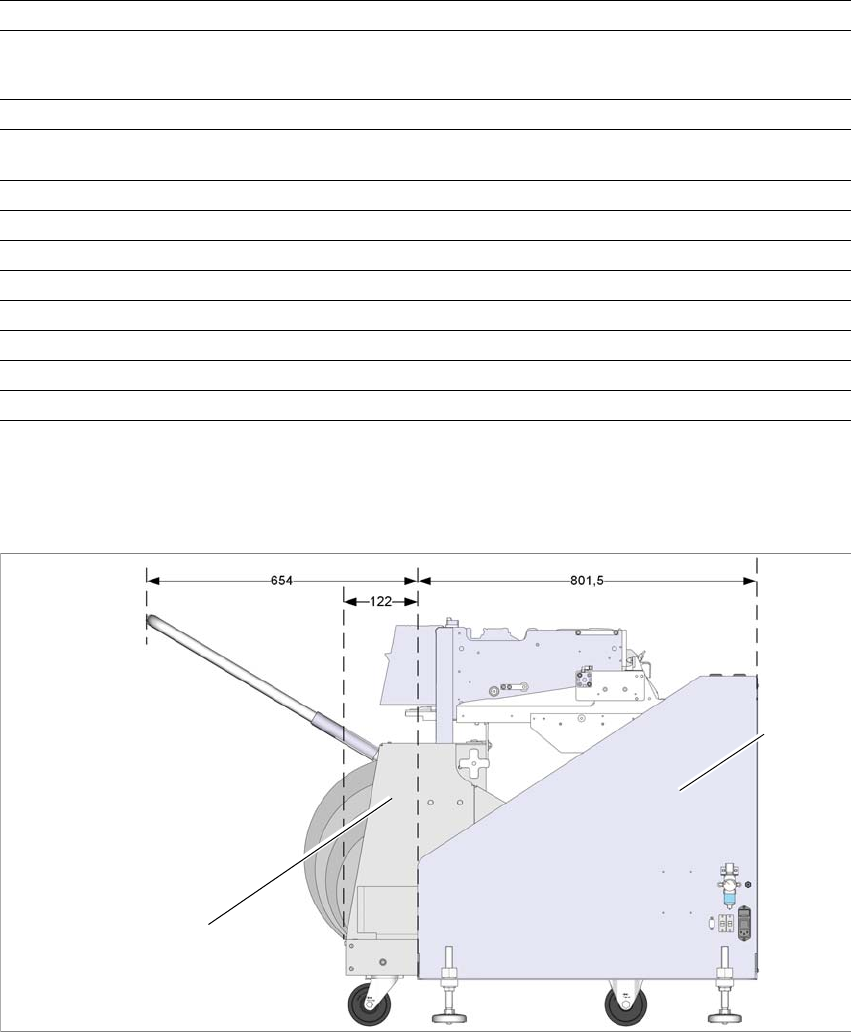

Abb. 3.1 - 2 Docking Station mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Docking Station
Länge x Breite 801,5mm x 1038mm
Höhe (bis Zentrierstift) 859mm bei 900mm LP-Transporthöhe
889mm bei 930mm LP-Transporthöhe
909mm bei 950mm LP-Transporthöhe
Gewicht 105kg
Druckluftanschlusswerte p
min
0,5MPa (5,0bar)
p
max
1,0MPa (10,0bar)
Druckluftanschluss Kupplungsstecker KS 2-M5-A
Durchfluss 5Nl/min
*a
*)a Unter atmosphärischen Normalbedingungen bei 20°C und 1013hPa
Anschlussspannung 88 - 264V~
Anzahl Adern / Phasen 3 / 1
Frequenz max. 63Hz
Nennstrom max. 2A
Leistung 0,23kW
Absicherung 2 x 8A
1
2
