Bedienungsanleitung Docking Station BE- Wagen SIPLACE SX 3 Produktbeschreibung Ausgabe 02/2018 3.3 Aufstellen und Befestigung 31 3.3.2 Mont age Die Docking S tation wird mit vi er Schw erlastanker T A M , ∅ 12 mm, und de…
3 Produktbeschreibung Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX
3.3 Aufstellen und Befestigung Ausgabe 02/2018
30
3.3 Aufstellen und Befestigung
Um einen sicheren Betrieb der Docking Station zu gewährleisten, muss die Docking Station mit
dem mitgelieferten Montagezubehör auf dem Boden verschraubt werden.
3.3.1 Montagezubehör
Das Montagezubehör wird in einer extra Verpackung beigestellt. Diese Verpackung ist mit nach-
folgend abgebildeten Aufkleber gekennzeichnet.
3

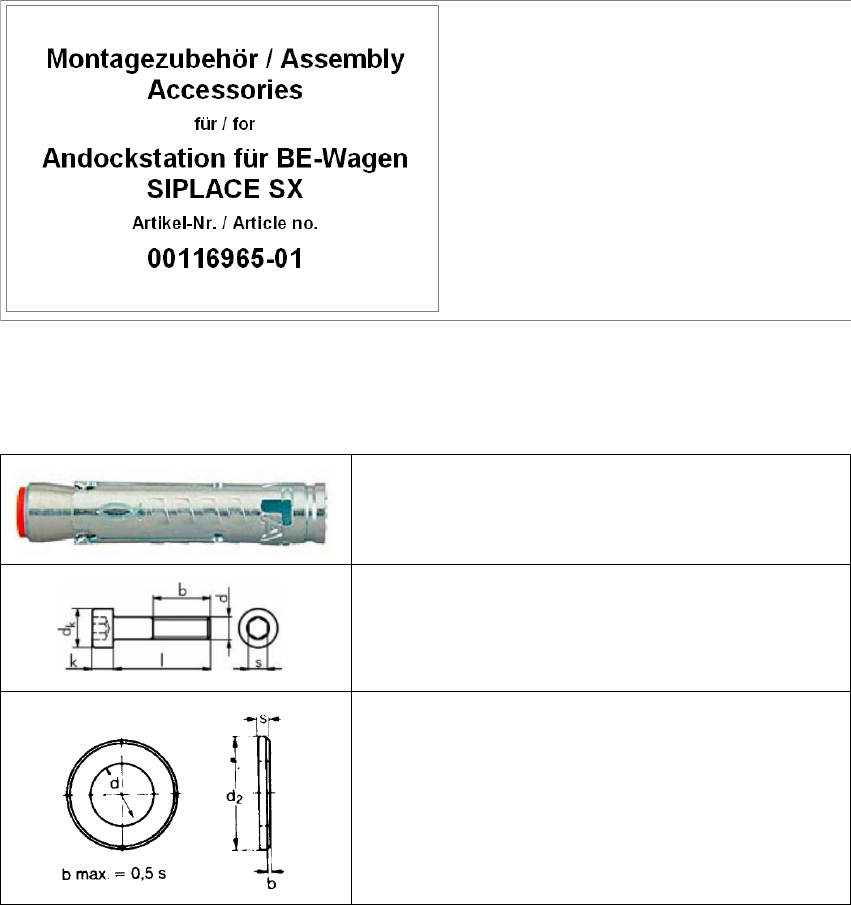

Abb. 3.3 - 1 Montagzubehör
3.3.1.1 Befestigungsteile
3
Inhalt:
(1) Netzkabel
(2) Befestigungsteile
3
4x Schwerlastanker TA M, ∅12 mm
3
4x Zylinderschraube, DIN EN ISO 4762 M8x80-8.8
3
4x Scheibe, DIN EN ISO 7090 8,4-140HV
Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX 3 Produktbeschreibung
Ausgabe 02/2018 3.3 Aufstellen und Befestigung
31
3.3.2 Montage
Die Docking Station wird mit vier Schwerlastanker TA M, ∅12mm, und den weiteren Befesti-
gungsteilen auf dem Boden verschraubt.
3

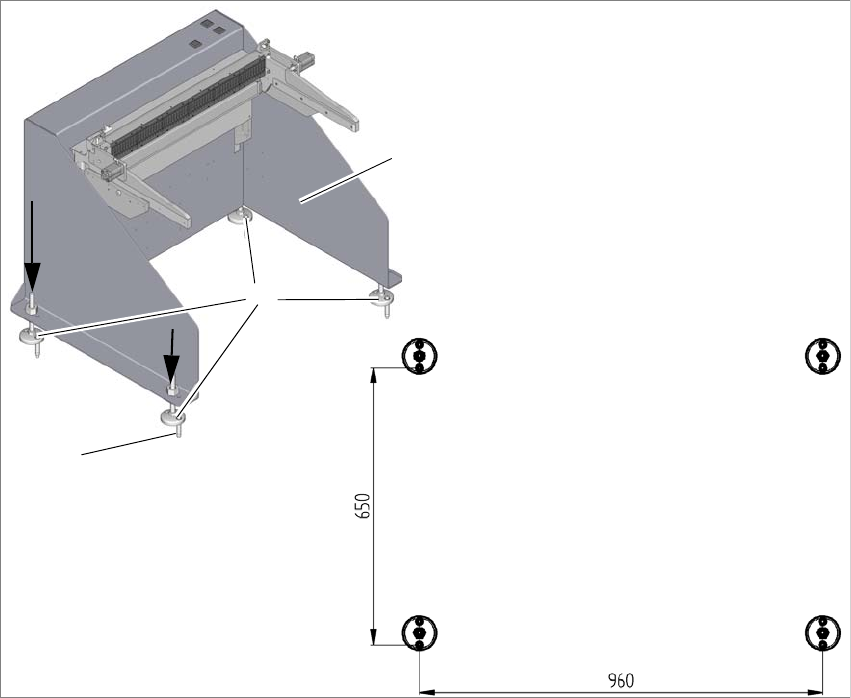

Abb. 3.3 - 2 Befestigung und Lochbild
(1) Stellen Sie die Docking Station (1) an ihren Bestimmungsort auf und richten Sie sie aus.
(2) Richten Sie die Stellfußplatten (2) so aus, dass deren Löcher mit den darüber liegenden Lö-
chern im Blech übereinstimmen.
(3) Zeichnen Sie jeweils das vordere Loch jeder Stellfußplatte an oder markieren Sie es mit ei-
nem entsprechenden Werkzeug.
(4) Stellen Sie die Docking Station auf die Seite.
(5) Bohren Sie die vier Löcher mit einem Durchmesser von 12mm und einer Tiefe von 80mm.
(6) Bringen Sie die Schwerlastanker (3) in die gebohrten Löcher ein.
(7) Stellen Sie die Docking Station wieder an ihren Platz und befestigen Sie diese mit den beige-
fügten Schrauben.
1
3
2
