4 Bedienung und Betrieb
4.1 Bedien- und Anzeigeelemente
4.1.1 Pneumatikeinheit und Anschlüsse
4

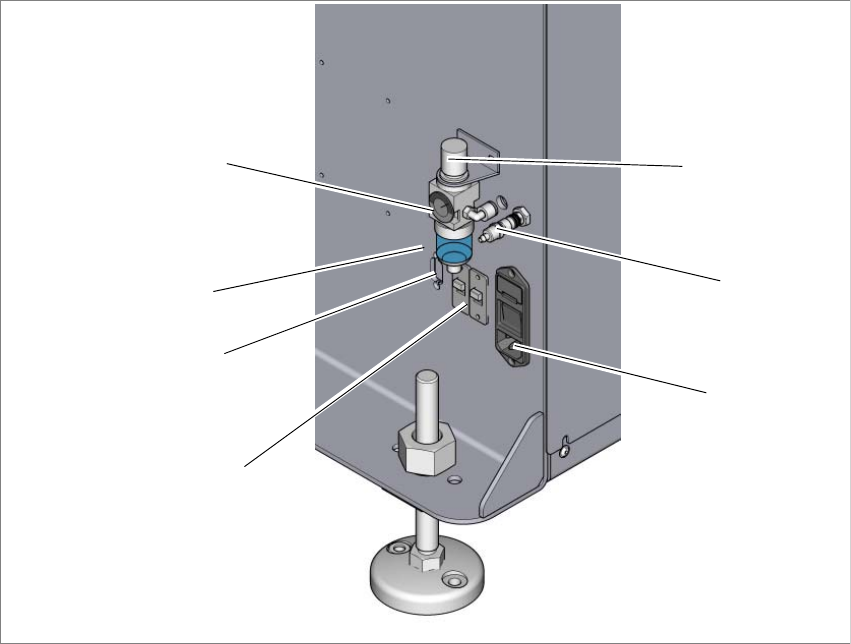

Abb. 4.1 - 1 Docking Station - Pneumatikeinheit und Anschlüsse
(1) Drehknopf zum Einstellen des Betriebsdrucks
(2) Druckluftanschluss
(3) Netzschalter und Netzanschluss
(4) Schalter S1 und S2 zum Erstellen der CAN-Bus-Adresse
(5) Anschluss für CAN-Bus
(6) Etikett mit Darstellung der Schalter S1 und S2 zur CAN-Bus-Adressierung
(7) Manometer zum Anzeigen des Betriebsdrucks
2
1
7
3
4
5
6
4 Bedienung und Betrieb Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX
4.1 Bedien- und Anzeigeelemente Ausgabe 02/2018
34
4.1.2 Bedienelemente
4

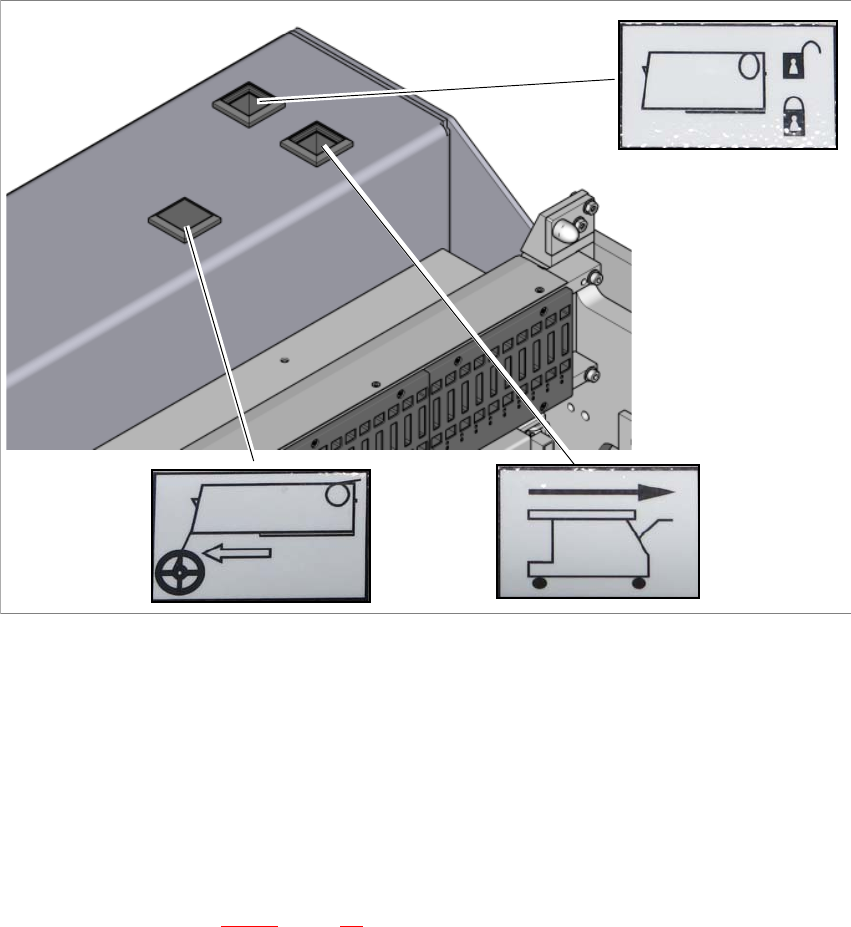

Abb. 4.1 - 2 Docking Station - Bedien- und Anzeigeelemente
(1) Zuführmodule Abrüsten (schwarzer Taster)
(2) BE-Wagen-Entriegelung (weißer Taster)
(3) Verriegelung und Entriegelung der Zuführmodule (grüner Taster)
4.1.3 CAN-Bus-Adressen
Die einstellbaren CAN-Bus-Adressen sind auf dem, über den Schaltern S1 und S2 angebrachten,
Aufkleber (Pos.6 in Abb. 4.1 - 1
, Seite 33) ersichtlich.
1
2
3
Bedienungsanleitung Docking Station BE-Wagen SIPLACE SX 4 Bedienung und Betrieb
Ausgabe 02/2018 4.2 Anpassung der Transporthöhe
35
4.2 Anpassung der Transporthöhe
Es werden Gabelschlüssel der Größe SW22 und SW24 sowie eine Wasserwaage benötigt.
4
Abb. 4.2 - 1 Anpassung der Transporthöhe
(1) X (Boden bis zum Zentrierstift)
(2) Zentrierstift
