5 操作㆟員、線㆖工程師、維修工程師 使用手冊 SIPLACE S-27 HM
5.4 執行複查時 軟體版本 SR.503.xx 03/2003 ㆗文版
106
5.4.2 檢查 PCB 支架
Æ
檢查升降平台㆖的磁性 PCB 支架。支架的安排應不會碰觸到 PCB 底部的元件。
5.4.3 於㊜當時間疊接料帶
請㊟意： 5
55
5
應提早進行料帶的疊接，以避免送料器的元件全部用盡。否則將會需要更長的停機時間。
但也不要太早疊接料帶，因為如果您在疊接後將舊料帶的端頭捲繞在新料帶的捲盤㆖，捲盤㆖的
料帶會因過多而脫出捲盤，造成料帶糾結。這也會造成拾取錯誤，並且浪費更多的停機時間。
5.4.4 在料站台車的料帶容器內插入分格板
Æ
將分格板如圖 5.4-2 所示進行插置，並記住料帶容器最小的分格為 2x 分格。這會㈲助於避免取置
錯誤。
Æ
檢查分格板是否插入兩側導槽㆗的相同位置。否則分格板會偏斜或彎曲。
5
55
5
5
55
5
使用手冊 SIPLACE S-27 HM 5 操作㆟員、線㆖工程師、維修工程師
軟體版本 SR.503.xx 03/2003 ㆗文版 5.4 執行複查時
107
¼œ:2

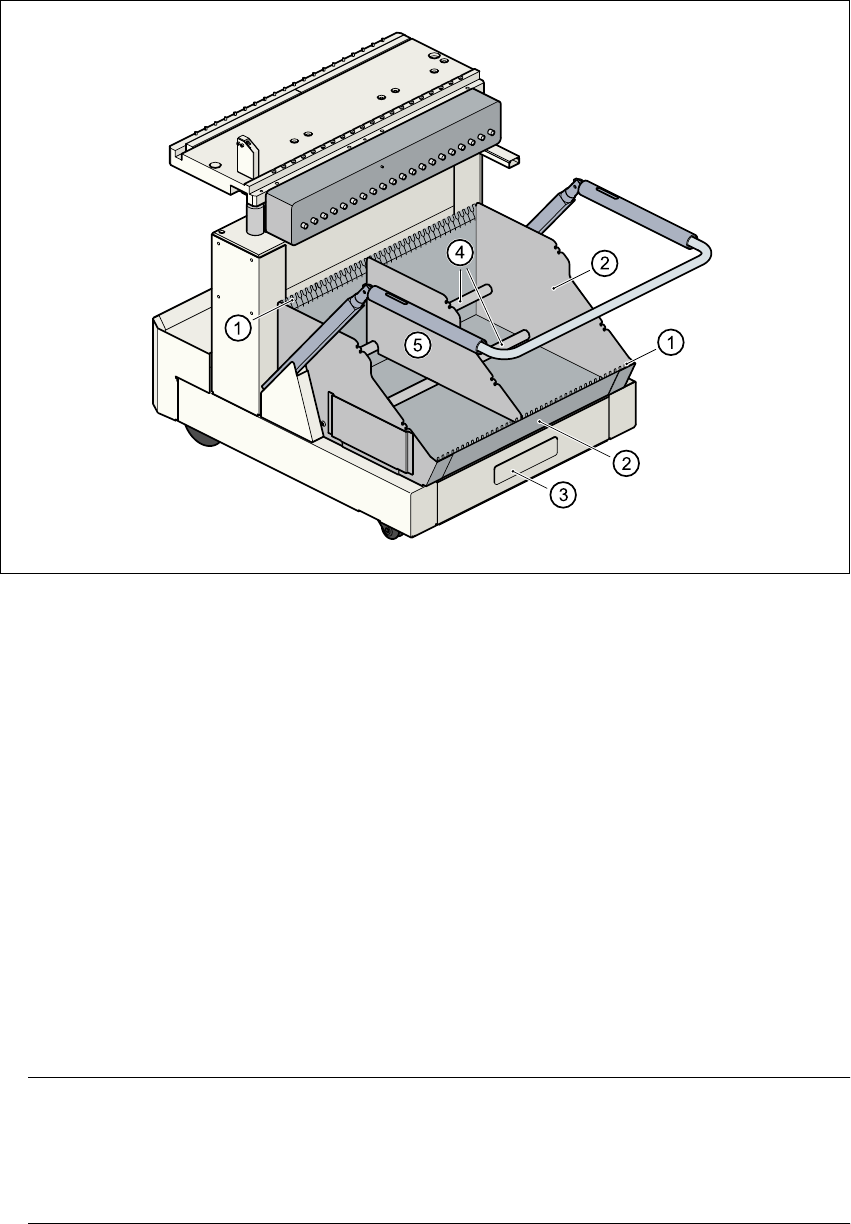

圖 5.4 - 2 插入料站台車料帶容器㆗的分格板
5
55
5
(1) 分格板導軌
(2) 料帶容器
(3) 廢料帶容器
(4) 分格板支撐桿
(5) 分格板
5.4.5 在元件交換台的料帶容器㆗插入分格板
Æ
將分格板如圖 5.4-3 所示進行插置，並記住料帶容器最小的分格為 2x 分格。這會㈲助於避免取置
錯誤。
Æ
檢查分格板是否插入兩側導槽㆗的相同位置。否則分格板會偏斜或彎曲。
㊟意 5
55
5
如果分格板沒㈲正確插入，將㈲受傷的危險
在插入分格板時，請遵循所㈲步驟。如果沒㈲遵循這些步驟，分格板的尖端可能會突出於料
帶容器之外而造成傷害。 5
55
5
5 操作㆟員、線㆖工程師、維修工程師 使用手冊 SIPLACE S-27 HM
5.4 執行複查時 軟體版本 SR.503.xx 03/2003 ㆗文版
108
¼œ:5

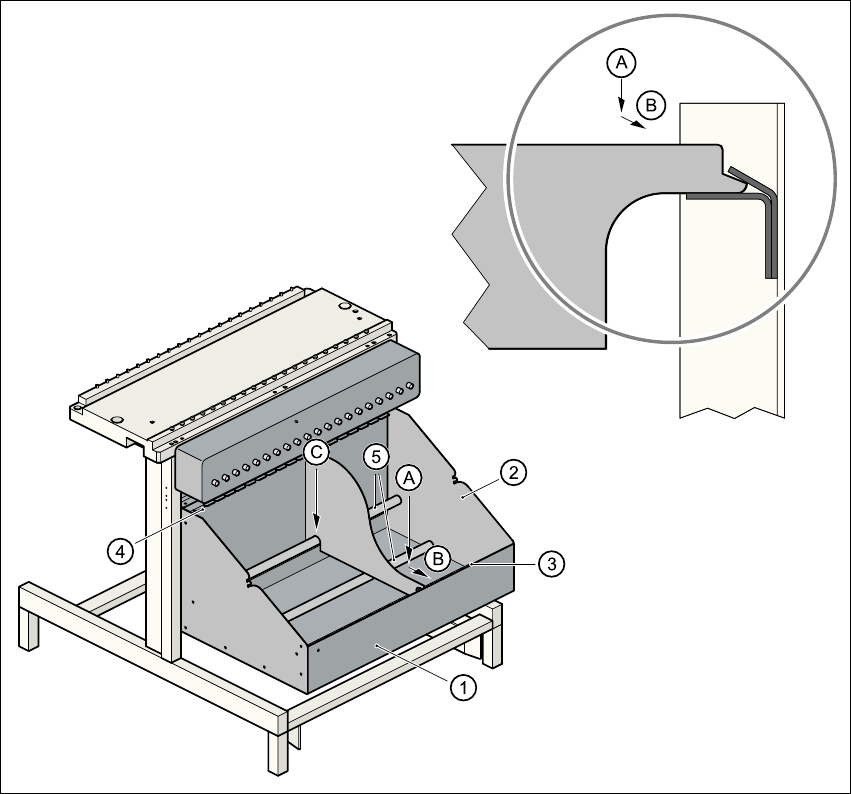

圖 5.4 - 3 元件交換台的料帶容器㆗的分格板
(1) 分格板導軌
(2) 料帶容器
(3) 廢料帶容器
(4) 分格板支撐桿
(5) 分格板
步驟 5
55
5
A 將分格板的尖端插入容器前方導軌的㆘方。
B 將分格板朝 (B) 方向推。
C 將分格板卡在支撐桿 (5) ㆖。
