6 元件處置 使用手冊 SIPLACE S-27 HM
6.1 總論 軟體版本 SR.503.xx 03/2003 ㆗文版
120
6.1.2 處理以粉狀㈮屬為主的電容器的安全指示
㈲關於處理以粉狀㈮屬為主的電容器 ( 例如鉭 ) 的危險。這些危險是 6
66
6
－ 如果這些元件損壞，可能發生放熱反應 ( 即突然累積熱量 )。如果環境情況不利且根據電容量，
這個累積的熱量可能造成損壞。
－ 這個效應可能發生在元件遭切割時。
請聯繫您的供應廠商確定您所處理的元件是否受此影響。 6
66
6
在極罕見的情況㆘，這個危險可能發生在 SIPLACE 機器的料帶裁斷器㆖，且也極少的可能性可能
會在廢料帶造成悶燒。 6
66
6
如果㈲㆘列情況，即屬於不利的環境情況： 6
66
6
(1) 在檢查料帶的循環輸送時，元件留在料帶㆖ ( 由於操作㆟員可能將料帶向前送而沒㈲在檢查時
取出元件 )。
(2) 元件留在料帶㆖，例如由於覆膜撕裂。
(3) 元件留在料帶㆖，且元件或料帶不符規格因此增加拾取錯誤率。
請遵循㆘列指示來減少取置以粉狀㈮屬為主的電容器時的危險。 6
66
6
(1) 如果以手動方式將料帶向前送，操作㆟員必須移除任何殘留在料帶凹格內的元件。
(2) 如果覆膜撕裂，操作㆟員必須移除任何殘留在料帶㆖的元件。
(3) 廢料帶容器必須定期清空 ( 建議間隔：每小時㆒次 )。
¼œ:3
警告
為避免危險，重要的是只能使用經認可可取置這類元件的
送料器，也就是：
C/D 型用 元件號碼 : 00141118-01
E 型用 元件號碼 : 00141117-01 6
¼œ:3
¼œ:3
送料器貼㈲㆘列標籤： 6
66
6
¼œ:3
Approved for
capacitors based on
metal-powder
Freigegeben f
Kondensatoren auf
Metallpulver
-
Basis
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.2 送料器的技術㈾料
121
6.2 送料器的技術㈾料
㆘列各頁包含所㈲送料器的簡圖、技術㈾料以及取置系統㆖的送料器設定選㊠。 6
66
6
6.2.1 8 mm S II 送料器
6
66
6

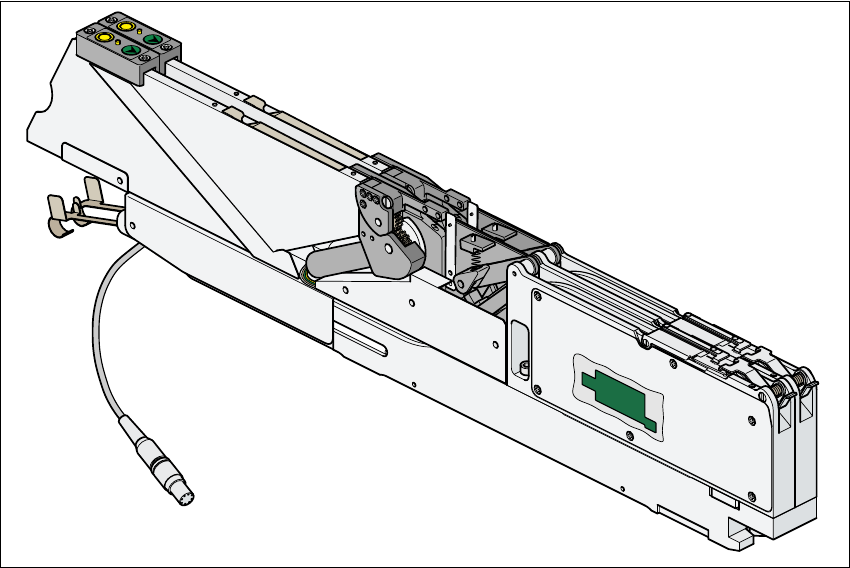

圖 6.2 - 1 8 mm S II 送料器
6
66
6
零件號碼 00141096-xx
寬度 30.6 mm
送料器料軌數 2
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 10,000
送料行程 ( 可變 )2mm / 4mm
