6 元件處置 使用手冊 SIPLACE S-27 HM
6.2 送料器的技術㈾料 軟體版本 SR.503.xx 03/2003 ㆗文版
126

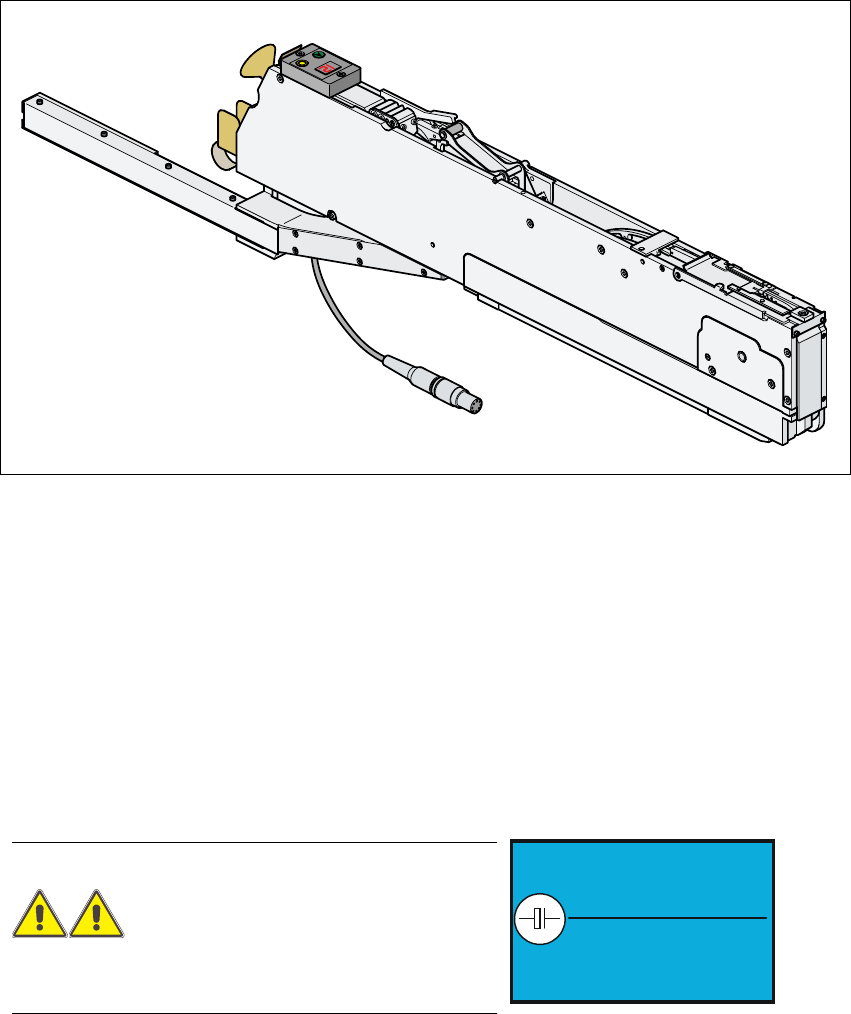

6.2.6 以粉狀㈮屬為主的電容器的 12 mm S 送料器，E 型
6
圖 6.2 - 6 以粉狀㈮屬為主的電容器的 12 mm S 送料器，E 型
6
66
6
零件號碼 00141117-xx
寬度 30.6 mm
送料器料軌數 1
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 4000
最大料帶高度 3.6 mm
送料行程 ( 可變 )4mm, 8mm, 12mm, 16mm
6
警告 6
66
6
在餵送以粉狀㈮屬 ( 例如鉭 ) 為主的電容器時，只能使
用貼㈲如㆖所示標籤的送料器。
6
送料器標籤 ( 放大 ) 6
66
6
Approved for
capacitors based on
metal-powder
Freigegeben f
Kondensatoren auf
Metallpulver
-
Basis
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.2 送料器的技術㈾料
127

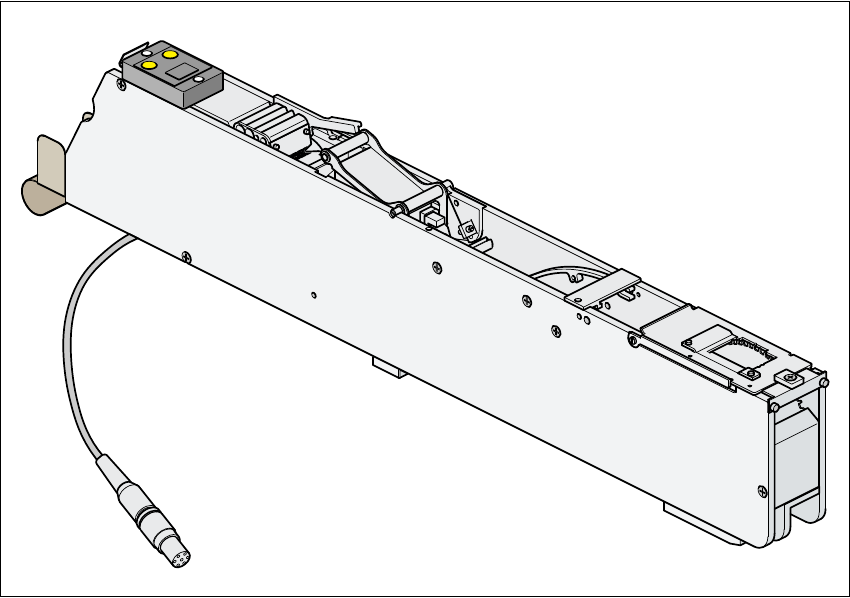

6.2.7 24/32 mm S 送料器
6
66
6
圖 6.2 - 7 24/32 mm S feeder
6
66
6
零件號碼 00141093-xx
寬度 42.4 mm
送料器料軌數 1
指定位置 1.5
最大送料器數量 2 x 13
7" 捲盤的元件匣容量 約 2000
送料行程 ( 可變 )4到 40 mm ( 每㆒級增加 4 mm)
6
66
6
6 元件處置 使用手冊 SIPLACE S-27 HM
6.2 送料器的技術㈾料 軟體版本 SR.503.xx 03/2003 ㆗文版
128

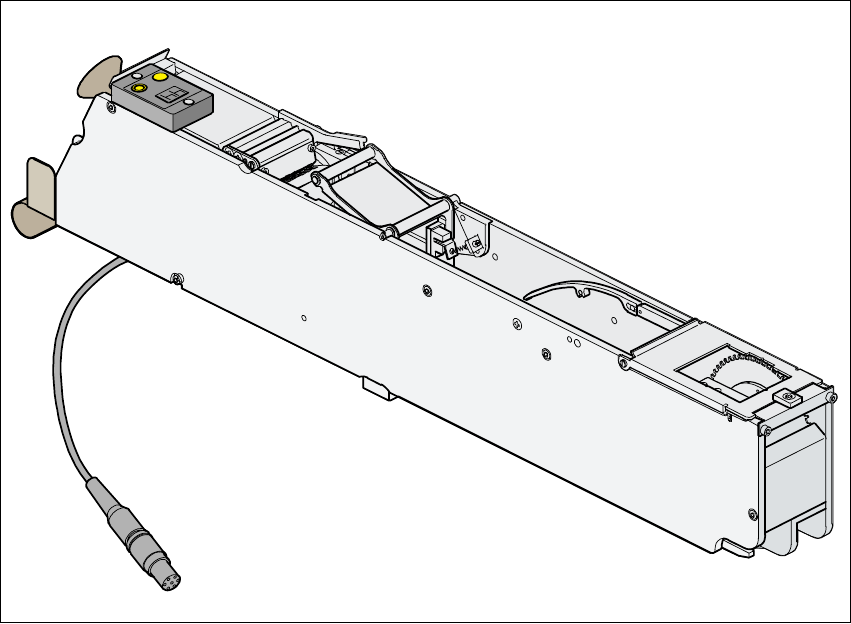

6.2.8 44 mm S 送料器
6
66
6
圖 6.2 - 8 44 mm S 送料器
6
66
6
零件號碼 00141094-xx
寬度 54.3 mm
送料器料軌數 1
指定位置 2
最大送料器數量 2 x 10
7" 捲盤的元件匣容量 約 2000
送料行程 ( 可變 )4到 52 mm ( 每㆒級增加 4 mm)
