6 元件處置 使用手冊 SIPLACE S-27 HM 6.3 組裝 送料器 軟體版本 SR.503.xx 03/20 03 ㆗文版 132 6 6 6 6 圖 6.3 - 1 在料站台㆖插入 30 或 45 mm 寬的送料器 ( 1 ) 送料器， 30 m m 寬 (2) 送料器， 45 m m 寬 (3) 送料器， 30 m m 寬 (4) 定位珠 (5) 元件送料器台
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.3 組裝送料器
131
6.3 組裝送料器
6.3.1 料站台及送料器的組裝準備
Æ
選擇準備使用的送料器的設定範圍 ( 參閱震動器組態 )。
Æ
將取置頭移到等候位置，並按㆘緊急停機鈕。
Æ
打開保護蓋。
Æ
清潔送料器的接觸面，並清潔料站台㆖的送料器接觸面。
Æ
將送料器置於料站台㆖先前選擇的軌㆗ ( 參閱震動器組態 )。
6.3.2 插入送料器
Æ
將送料器插入使送料器背面可以被定位珠卡住，而正面則由料站台㆖對應的定位銷固定在正確
位置㆖。且確定根據送料器的寬度置於料站台㆖的正確位置。
Æ
確認送料器是否緊密固定在料站台㆖。
Æ
將送料器的插頭插在位置㆘方的插座。
請㊟意 6
66
6
在您連接送料器的纜線時，請確定使用所在位置的正確插座，因為送料器會透過這個插座接
收控制脈衝。如果沒㈲連接正確的插座，送料器可能無法正確作用。 6
66
6
Æ
關閉保護蓋並再次開啟控制開關。
Æ
必要時檢查是否需要進行元件補充。
Æ
繼續取置作業。
6 元件處置 使用手冊 SIPLACE S-27 HM
6.3 組裝送料器 軟體版本 SR.503.xx 03/2003 ㆗文版
132
6
66
6

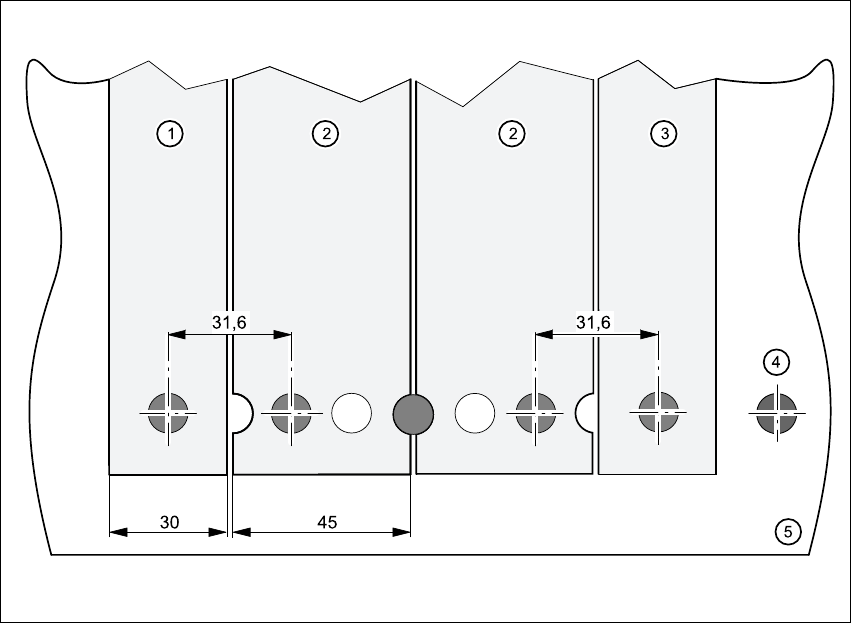

圖 6.3 - 1
在料站台㆖插入 30 或 45 mm 寬的送料器
(1) 送料器，30 mm 寬
(2) 送料器，45 mm 寬
(3) 送料器，30 mm 寬
(4) 定位珠
(5) 元件送料器台
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.4 料站台車
133
6.4 料站台車
6.4.1構造
料站台車基本㆖是由㆒個底盤、㆒個安裝送料器的元件送料器平台、㆒個通訊單元、㆒個料帶容器
以及㆒個廢料帶容器所構成的。 6
66
6
6

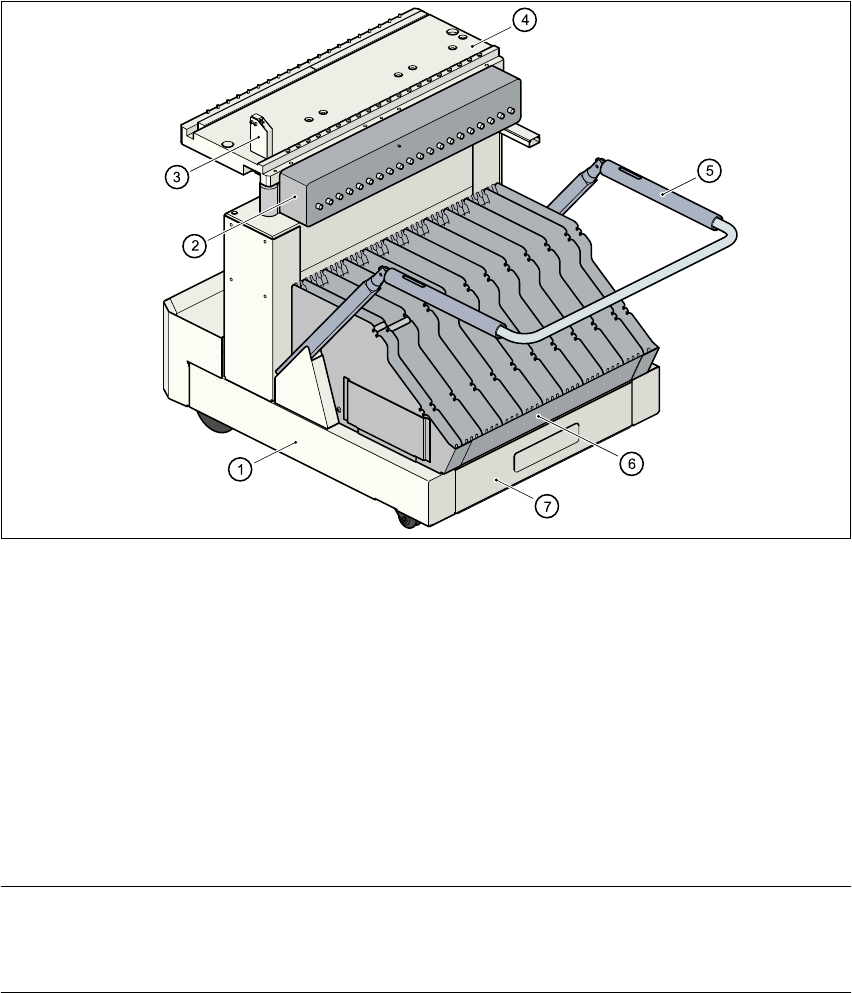

圖 6.4 - 1 料站台車
(1) 料站台車
(2) 通訊單元
(3) 升高元件送料器平台的控制鈕
(4) 元件送料器台
(5) 鎖定及降㆘元件送料器平台的把手
(6) 料帶容器
(7) 廢料帶容器
關於操作安全性的說明 6
66
6
所㈲料站台車或矩陣式料盤更換器必須與機器靠接才能操作。如果沒㈲靠接，機器會停留在 " 緊
急停機 " 的狀態。取置程序也會㆗斷。
料站台車的靠接及分離，請參閱前面 115 頁第 5.9 節的說明。 6
66
6
