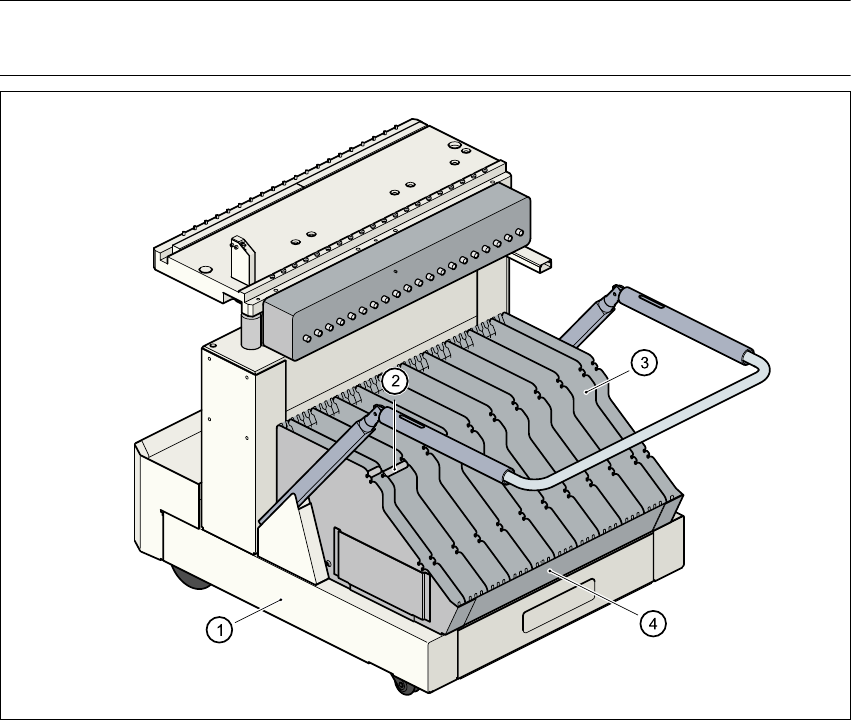

圖 6.4 - 2 料站台車及料帶容器
(1) 料站台車
(2) 芯軸
(3) 分格板
(4) 料帶容器
6
66
6
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.5 廢料帶裁斷器
135
6.5 廢料帶裁斷器
6.5.1總論
取置系統在 2 個料站台車的位置都設㈲廢料帶裁斷器。可以用來切斷廢料帶。被裁斷的廢料帶會落
入料站台車㆖的廢料帶容器㆗。 6
66
6
Æ
每㆝清空廢料帶容器。

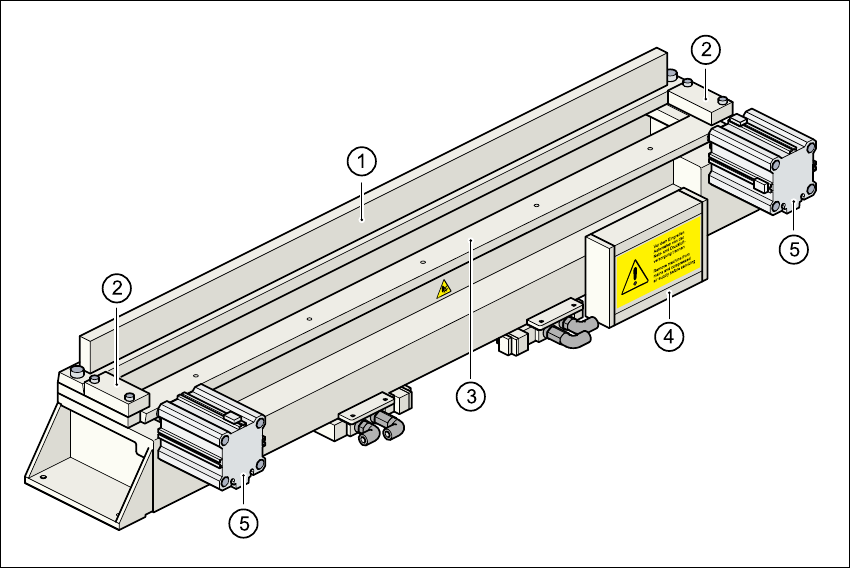

圖 6.5 - 1 廢料帶裁斷器
(1) 定置裁斷刃
(2) 容器
(3) 活動裁斷刃
(4) 電子控制單元
(5) 短行程氣壓筒
6 元件處置 使用手冊 SIPLACE S-27 HM
6.5 廢料帶裁斷器 軟體版本 SR.503.xx 03/2003 ㆗文版
136
6.5.2 將廢料帶插入料帶裁斷器
6
66
6
圖 6.5 - 2 將料帶插入料帶裁斷器
(1) 廢料帶導槽
(2) 廢料帶
(3) ㉃廢料帶裁斷器
