使用手冊 SIPLACE S -27 HM 6 元件處置 軟體版本 SR.503.xx 03/20 03 ㆗文版 6.6 矩陣 式料盤更換器 143 6.6. 6 靠接與分離的安全指示 ¼œ:5 圖 6.6 - 3 矩陣式料盤更換器靠 接及分離的安全指示 ( 1 ) 矩陣式料盤更換器 連結時的空隙 (2) 矩陣式料盤更換器 控制線纜 (3) 元件送料器平台的 控制線纜 (4) 可拆式外蓋 (5) 電源連接
6 元件處置 使用手冊 SIPLACE S-27 HM
6.6 矩陣式料盤更換器 軟體版本 SR.503.xx 03/2003 ㆗文版
142
6.6.4.2 電氣分類
¼œ:5
6.6.4.3 噪音排放
¼œ:5
6.6.4.4 容許的環境因素
¼œ:5
6.6.5 操作、保養、維修
隨矩陣式料盤更換器所附的手冊，對於矩陣式料盤更換器如何操作、保養及維修，㈲詳細的說明。6
66
6
電源電壓
3 x 400 V~, 50 Hz ( 歐洲 )
3 x 208 V~, 60 Hz ( 美國 )
總功率
3.5 kW
額定電流
2.7 A at 3 x 400 V~
4.2 A at 3 x 208 V~
保險絲
3 x 16 A
最大耗電設備的額定功率消耗
2 A
最大噪音排放 80 dB (A)
室內溫度 15℃到35℃之間
空氣濕度
30 - 75%
( 但平均不得高於 45%，以防止機器造成任何㈬氣凝
結的可能性 )。
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.6 矩陣式料盤更換器
143
6.6.6 靠接與分離的安全指示
¼œ:5

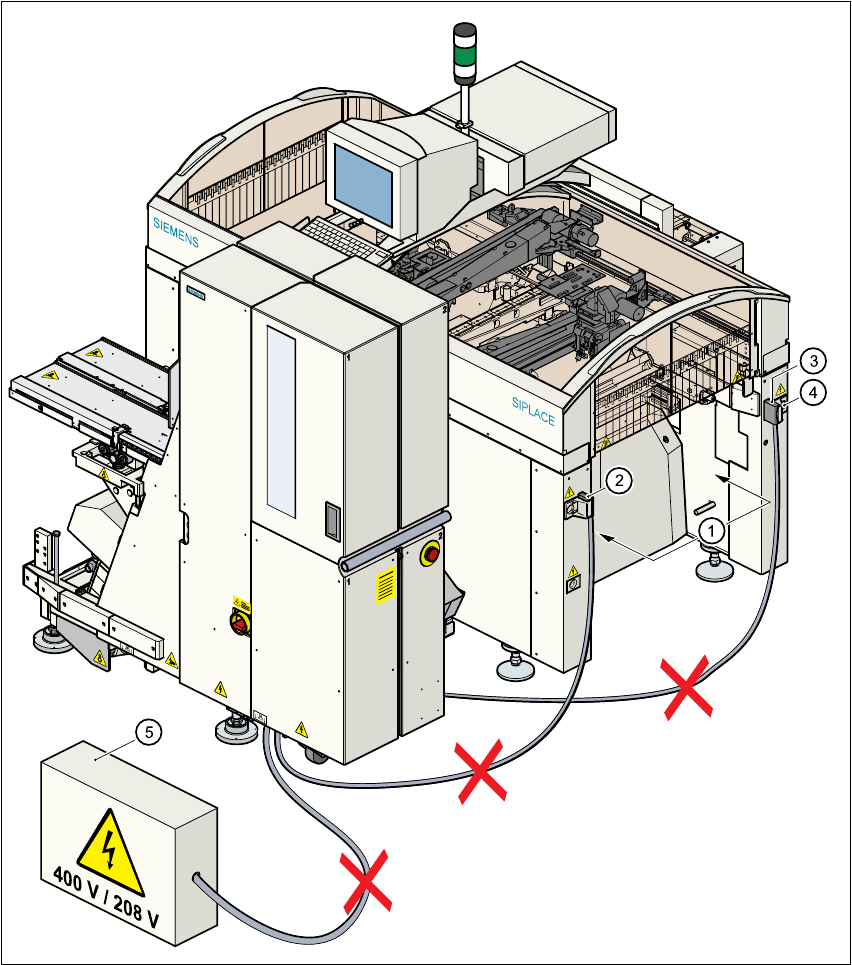

圖 6.6 - 3 矩陣式料盤更換器靠接及分離的安全指示
(1) 矩陣式料盤更換器連結時的空隙
(2) 矩陣式料盤更換器控制線纜
(3) 元件送料器平台的控制線纜
(4) 可拆式外蓋
(5) 電源連接
6 元件處置 使用手冊 SIPLACE S-27 HM
6.6 矩陣式料盤更換器 軟體版本 SR.503.xx 03/2003 ㆗文版
144
警告 6
66
6
Æ
在機器運轉時，請勿將手伸入矩陣式料盤更換器與機架 ( 第1㊠) 之間的空隙。
Æ
在連接或拔除矩陣式料盤更換器在機器插座( 第 2 ㊠) ㆖的控制線纜之前，請㆒定要將矩陣式料盤
更換器連結到機器㆖。
Æ
在連接或拔除矩陣式料盤更換器整合式元件送料器台機器插座 (第 3 ㊠) ㆖的控制線纜之前，請㆒
定要將矩陣式料盤更換器連結到機器㆖。
Æ
在連接或拔除外部電源供應裝置的電源線纜( 第 4 ㊠) 之前，請㆒定要將矩陣式料盤更換器連結到
機器㆖。
Æ
如果矩陣式料盤更換器沒㈲靠接到機器㆖，請不要操作它。
