7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.1 12 取置節 / 取置頭的吸嘴更換器 軟體版本 SR.503.xx 03/2003 ㆗文版
150
7.1.5 清空廢吸嘴回收筒
廢吸嘴回收筒可以容納約 50 個 9xx 吸嘴家族的吸嘴。為避免取置過程造成故障，您必須定期清空
廢吸嘴回收筒。 7
77
7
7
77
7

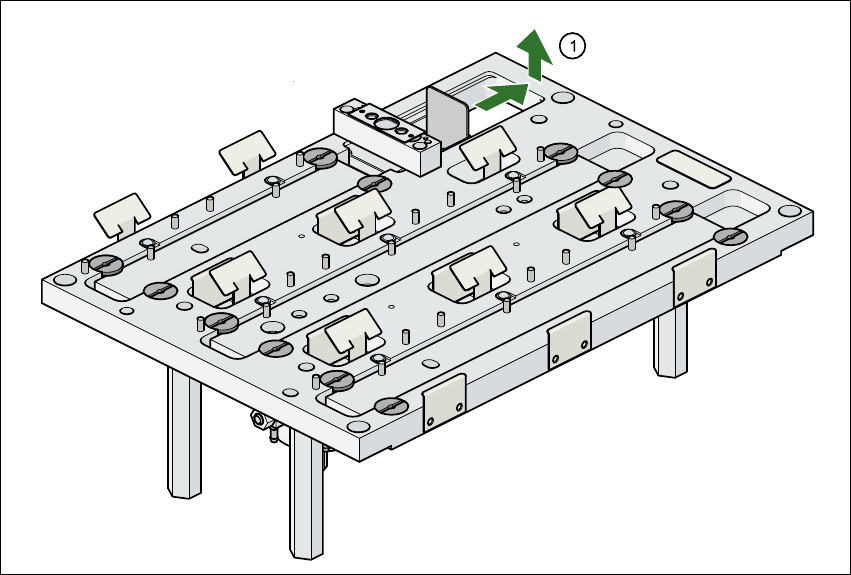

圖 7.1 - 3 清空廢吸嘴回收筒，12 取置節 / 取置頭
(1) 取出廢吸嘴回收筒
7
77
7
Æ
將廢吸嘴回收筒以箭頭所指的方向拉出固定座，並將回收筒提出固定座外。
Æ
裝回回收筒時，將回收筒推回固定座內即可。
使用手冊 SIPLACE S-27 HM 7 工作站擴充
軟體版本 SR.503.xx 03/2003 ㆗文版 7.1 12 取置節 / 取置頭的吸嘴更換器
151
7.1.6 更換吸嘴匣
Æ
拆卸吸嘴匣時，請將彈簧扣 ( 圖 7.1 - 4 第1㊠) 從吸嘴匣㆖推開。然後提起吸嘴匣從托架㆖取出。
¼œ:1

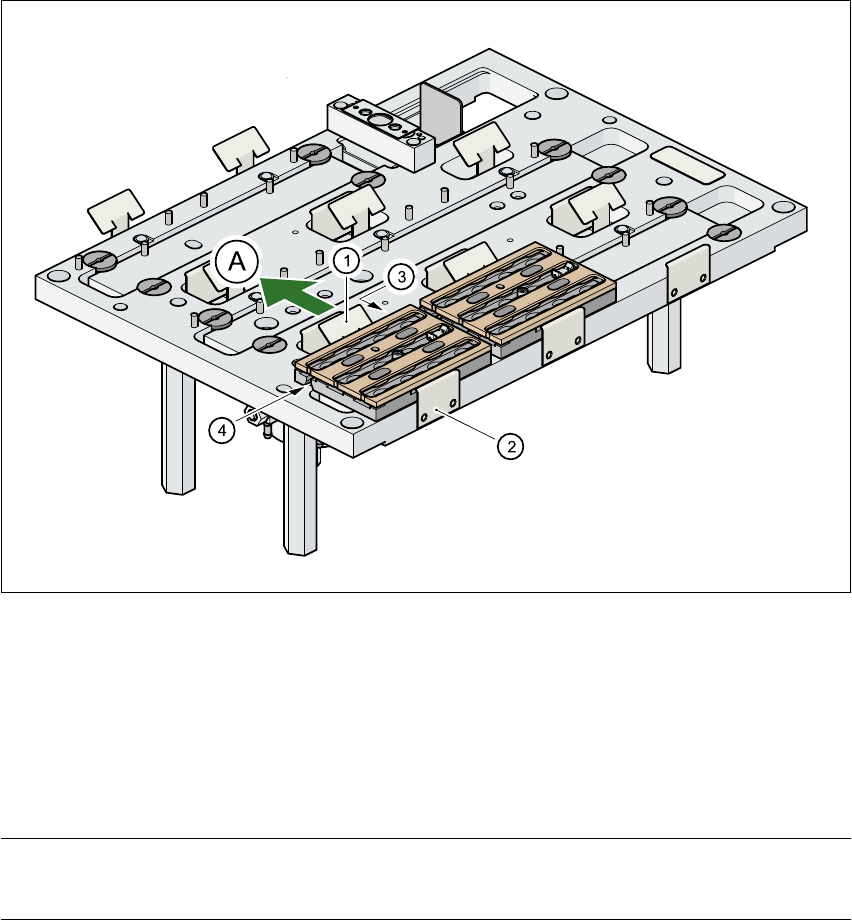

圖 7.1 - 4 更換吸嘴匣
(1) 彈簧扣
(2) 固定夾
(3) 定位孔
(4) 插槽
(A) 請將彈簧扣從吸嘴匣㆖推開
請㊟意
插㆖吸嘴匣時，請確定使定位銷正確插入定位孔 ( 第 3 ㊠ ) 與插槽 ( 第 4 ㊠ ) ㆗。 7
Æ
先將吸嘴匣編號為1、2、3及4吸嘴的那㆒側置於基座㆖。固定夾(第2㊠)必須套入吸嘴匣的槽縫㆗。
Æ
請將彈簧扣從吸嘴匣㆖推開。
Æ
壓㆘吸嘴匣使吸嘴匣平置於基座㆖，然後放開彈簧扣。彈簧扣必須扣在正確的位置㆖。
7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.1 12 取置節 / 取置頭的吸嘴更換器 軟體版本 SR.503.xx 03/2003 ㆗文版
152
7.1.7 吸嘴更換器－位置偵測
每個吸嘴匣㆖都㈲㆒個可供位置偵測的定位基準點。 7
77
7
7

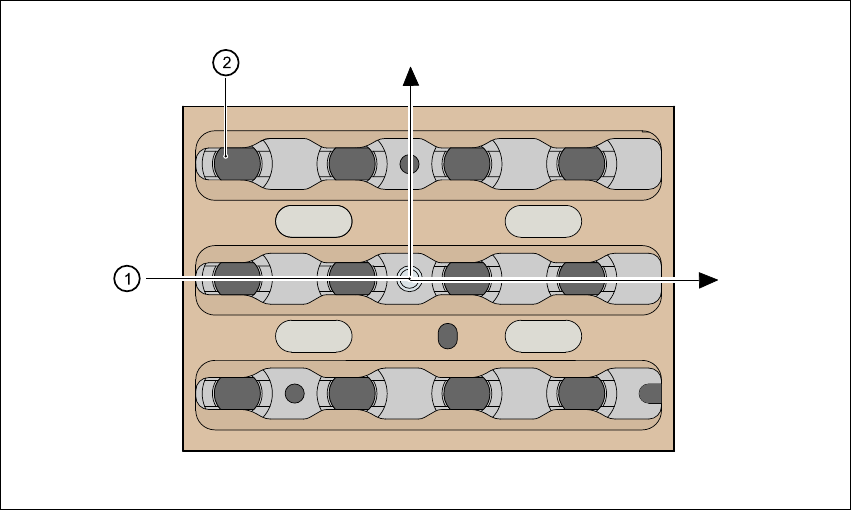

圖 7.1 - 5 吸嘴更換器－位置偵測
(1) 定位基準點
(2) 吸嘴匣內的吸嘴位置與定位基準點的關係
7
77
7
12 3
4
10 11
12
Y
X
9
5
6
7
8
