使用手冊 SIPLACE S-27 HM 7 工作站擴充 軟體版本 SR.503.xx 03/20 03 ㆗文版 7.2 元件條碼 153 7.2 元件條碼 7.2. 1總 論 在取置系統㆖ ， 條 碼閱讀機可以用來檢 查料軌分配是否正確 ， 並且 從元件捲盤㆖讀取元 件的㈾料 。 7 7 7 7 7 圖 7.2 - 1 元件條碼閱讀 機 7 7 7 7 ( 1 ) 元件條碼閱 讀機
7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.1 12 取置節 / 取置頭的吸嘴更換器 軟體版本 SR.503.xx 03/2003 ㆗文版
152
7.1.7 吸嘴更換器－位置偵測
每個吸嘴匣㆖都㈲㆒個可供位置偵測的定位基準點。 7
77
7
7
圖 7.1 - 5 吸嘴更換器－位置偵測
(1) 定位基準點
(2) 吸嘴匣內的吸嘴位置與定位基準點的關係
7
77
7
12 3
4
10 11
12
Y
X
9
5
6
7
8
使用手冊 SIPLACE S-27 HM 7 工作站擴充
軟體版本 SR.503.xx 03/2003 ㆗文版 7.2 元件條碼
153
7.2 元件條碼
7.2.1總論
在取置系統㆖，條碼閱讀機可以用來檢查料軌分配是否正確，並且從元件捲盤㆖讀取元件的㈾料。7
77
7
7

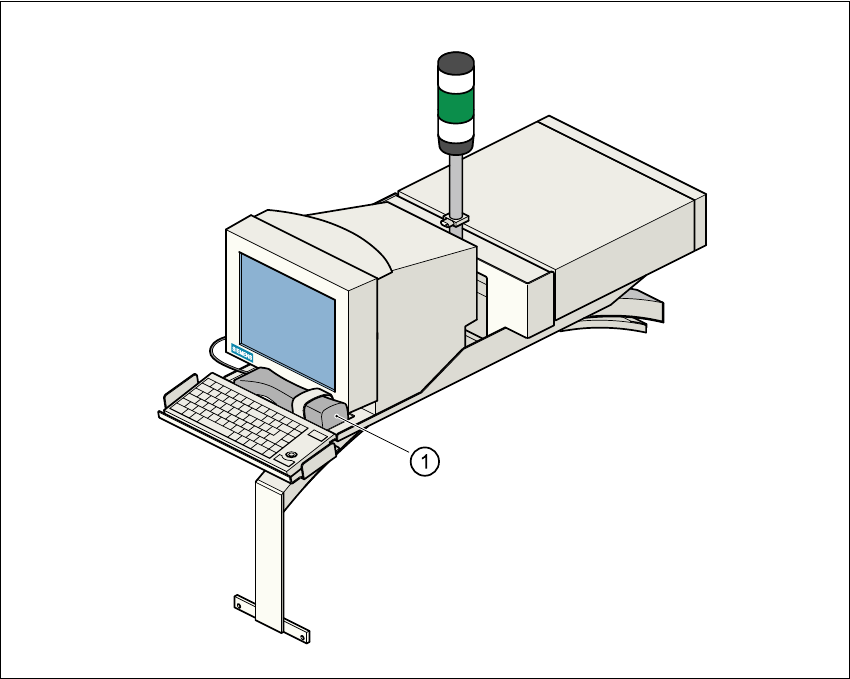

圖 7.2 - 1 元件條碼閱讀機
7
77
7
(1) 元件條碼閱讀機
7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.2 元件條碼 軟體版本 SR.503.xx 03/2003 ㆗文版
154
料軌分配 7
77
7
側邊安全網罩㆖貼㈲用來確認料軌分配的 4 位數條碼帶。第 1 位數可用來辨識料站台 (1或2)，而
其它 3 位數則用來指定料軌數。條碼帶的兩端也㈲返回條碼。條碼帶以間隔 1 個數字的方式依序編
號 ( 即1、3、5、7...)，每個數字㈹表 2 條料軌 ( 條碼 1 = 料軌 1 及 2)。 7
77
7
元件 7
77
7
元件的㈾料可以從元件捲盤㆖讀取，然後與設定在檔案㆗的庫存元件數量 ( 例如 ) 進行比對。 7
77
7
在成功讀取每個㈾料組之後，會發出㆒個可進行稽核的訊號。 7
77
7
請㊟意 7
必須在生產線電腦或 SIPLACE Pro ㆖設定元件條碼閱讀機的選㊠。
條碼開頭為 1 或 2，且長度為 5 位數的條碼，用來㈹表料軌條碼。
其他所㈲不以 1 或 2 數字開始的條碼則是㈲關元件的條碼。
7.2.2 技術㈾料
¼œ:1
連線 工作站電腦
㈾料輸入 透過條碼掃描器或鍵盤
字元數 最多 40 個字元
字元數限制 以 1 或 2 開頭、長度少於 5 個字元的條碼
條碼數 每個元件最多 6 組
遮蔽㈾料的過濾 每組條碼最多 1 個
預設條碼類型 ㈹碼 39 ( 標準或 ASCII)
㈹碼 5 之 2 交錯及㆒般，
㈹碼 128，UPC/EAN/JAN ㈹碼
( 其它條碼類別可根據請求供應 )
