7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.5 陶瓷基板㆗心定位裝置 軟體版本 SR.503.xx 03/2003 ㆗文版
166
7.5.4 技術㈾料
¼œ:3
7.5.5 光㈻定位裝置附斜向照明
7.5.5.1總論
進行光㈻定位時，必須將陶瓷基板的㈵殊功能列入考量。對比，相當程度的取決於調整構造所使用
的銲料、調整構造周圍的無色區域以及照明的方式。 7
77
7
附 " ㆒般照明 "、" 藍燈 " 及 "IR 燈 " 的斜向照明裝置位於副懸臂攝影機的前部。 7
77
7
7.5.5.2 附 " ㆒般照明 " 的斜向照明裝置
7

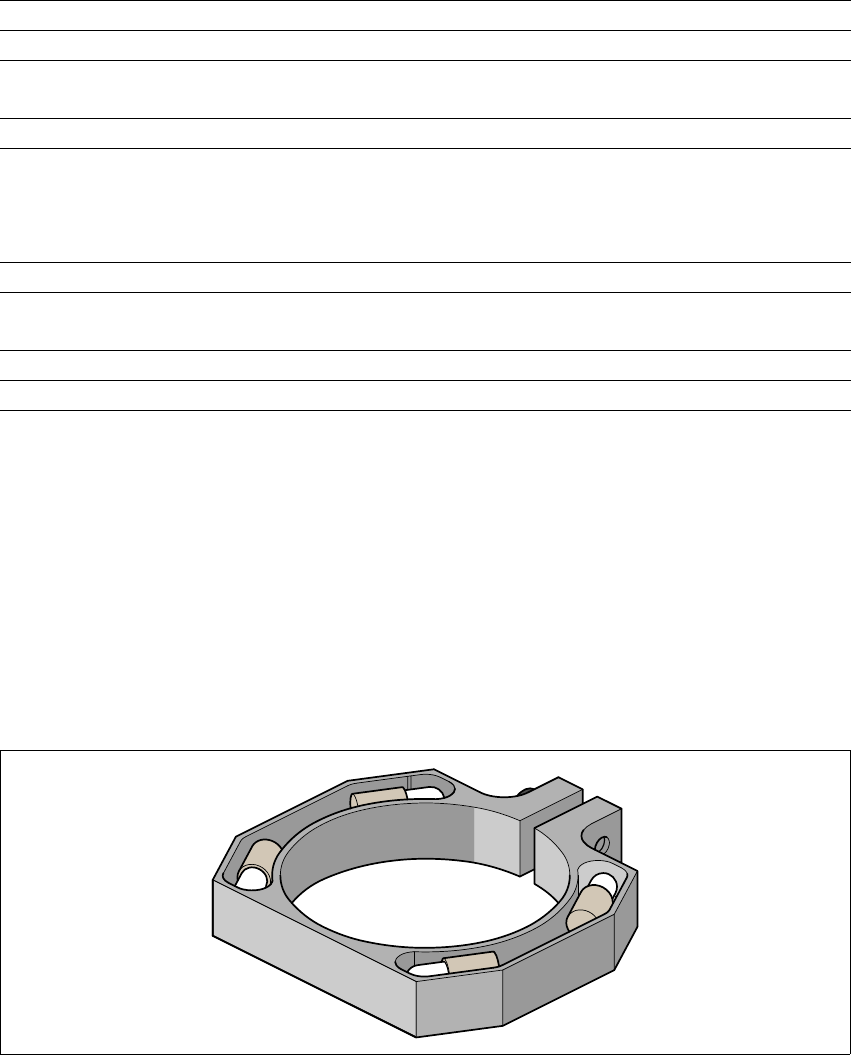

圖 7.5 - 3 附 " ㆒般照明 " 的副懸臂攝影機的斜向照明裝置
基板格式 50 mm x 50 mm 到100 mm x 180 mm
基板厚度 0.5 mm 到1.5 mm
基板型號 未劃切割線 ( 沒問題 )
㈲切割線 ( 必須測試 )
輸送帶㆖的支撐 2.5 mm
光㈻定位：PCB 檢視模組的視野
照亮淡色銲料的方式：
照亮暗色銲料的方式並以多色攝影機縮小間隔以調整基體
(>1 mm)
5.7 mm x 5.7 mm
PCB 檢視模組 ( 標準配備 )
斜向照明 ( 選用 )
定位基準點的標準 參閱 PCB 檢視模組位置偵測
機械式㆗心定位：
X/Y ㆗心精確度 ± 0.07 mm / 4 sigma
PCB ㆘側間隙 12 mm
壓縮空氣接頭 0.55 MPa (5.5 bar)
使用手冊 SIPLACE S-27 HM 7 工作站擴充
軟體版本 SR.503.xx 03/2003 ㆗文版 7.5 陶瓷基板㆗心定位裝置
167
可以開啟斜向照明裝置以取㈹現㈲的照明 ( 參閱 163 頁的 7.5.2 節㆗的表格 )。 7
77
7
請㊟意
斜向照明裝置只能使用在 " 副懸臂攝影機 " ㆖。 7
7.5.5.3 附 " 藍燈 " 用於偵測陶瓷基板及 CEM ㆖的定位基準點的斜向照明裝置
" 藍燈 " 斜向照明裝置為淡色基材㆖ ( 例如陶瓷或 CEM 電化㈻材料 ) 的明亮定位基準點對比提供了
極大的改善。覆蓋㈲抗銲劑的定位基準點也可以完好的從背景㆗被凸顯出來。 7
77
7
7
圖 7.5 - 4 斜向照明裝置－藍燈或 IR 燈
7.5.5.4 附 "IR 燈 " 用於偵測可折性 PCB ㆖的定位基準點的斜向照明裝置
使用紅外線燈對於覆蓋㈲銲錫絕緣層或者彈性材料的定位基準點㈵別㈲用。它㈲時也可以改善陶瓷
㆖的銀 / 白㈮定位基準點的偵測。這種方式應進行定位或取置的測試運轉來加以測試。 7
77
7
"IR 燈 " 斜向照明模組㈲與 " 藍燈 " 斜向照明模組相同的機械構造。不同的㆞方只在於它使用紅外
線 LED。 7
77
7
7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.5 陶瓷基板㆗心定位裝置 軟體版本 SR.503.xx 03/2003 ㆗文版
168
7.5.5.5 建議用於陶瓷基板的定位基準點形狀
陶瓷基板的載體封裝材料與電路板電路層之間的對比通常極小。因此，定位基準點必須根據與定位
基準點的形狀及結構㈲關的㈵定標準進行選擇。建議的定位基準典型狀與結構如㆘。 7
77
7
7
77
7
定位基準點形狀 7
77
7
建議為邊長 >1 mm 的長方形或正方形，且間隙 >0.5 mm。 7
77
7
7
77
7
圖 7.5 - 5 建議的定位基準形狀
請㊟意
單㈩字形也可㊜用，但會佔用較多空間。 7
0.5 mm
1.0 mm
