使用手冊 SIPLACE S -27 HM 2 操作安全須知 軟體版本 SR.503.xx 03/20 03 ㆗文版 2.3 雷射的類別 33 2.3. 3 雷射等級 2 ㆘列模組經指定為雷 射等級 2 ： 2 2 2 2 － 雷射光柵， PC B 輸送帶 取置區 1 － 雷射光柵， PC B 輸送帶 取置區 2 － PCB 條碼掃描器 ¼œ:0 ¼œ:0 雷射輻射 2 2 2 2 不要直視光束！ 2 2 2 2
2 操作安全須知 使用手冊 SIPLACE S-27 HM
2.3 雷射的類別 軟體版本 SR.503.xx 03/2003 ㆗文版
32
2.3 雷射的類別
2.3.1 雷射等級 1
2.3.1.1 整部機器的類別
¼œ:0
請㊟意： 2
22
2
雷射等級1及1M 的模組並不相同。
2.3.1.2 攝影機系統的類別
¼œ:0
2.3.2 雷射等級 1M
不要以光㈻儀器直視！ 2
22
2
¼œ:0
¼œ:0
所㈲安裝的攝影機系統及整部機器在備妥可供作業時被指定為雷
射等級 1。 2
22
2
雷射等級依據 DIN EN 60825-1決定。 2
22
2
¼œ:0
㆘列攝影機系統經指定為雷射等級 1： 2
22
2
－ PCB 多色攝影機
¼œ:0
㆘列攝影機系統經指定為雷射等級 1M： 2
22
2
－12 取置節 / 取置頭㆖的 24 x 24 元件攝影機
－ 6 取置節 / 取置頭㆖的 39 x 39 元件攝影機
－ 6 取置節或 12 取置節 / 取置頭㆖的 16 x 16 DCA 攝影機
使用手冊 SIPLACE S-27 HM 2 操作安全須知
軟體版本 SR.503.xx 03/2003 ㆗文版 2.3 雷射的類別
33
2.3.3 雷射等級 2
㆘列模組經指定為雷射等級 2： 2
22
2
－ 雷射光柵，PCB 輸送帶取置區 1
－ 雷射光柵，PCB 輸送帶取置區 2
－ PCB 條碼掃描器
¼œ:0
¼œ:0
雷射輻射 2
22
2
不要直視光束！ 2
22
2
2 操作安全須知 使用手冊 SIPLACE S-27 HM
2.3 雷射的類別 軟體版本 SR.503.xx 03/2003 ㆗文版
34

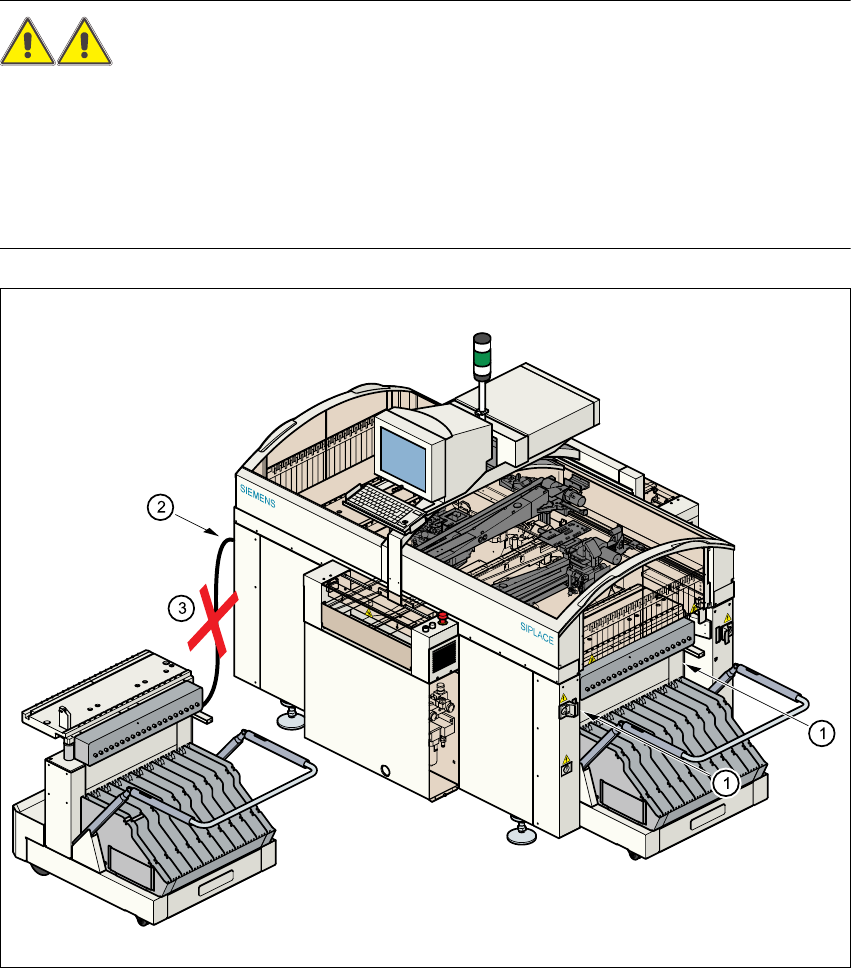

2.3.4 靠接與分離活動料站台車的安全指示
警告 2
22
2
Æ
機器運轉㆗，不可伸入料站台車與取置系統機架之間的空隙㆗ ( 第1㊠)。
Æ
在將料站台車的電源線纜從取置系統的插座㆖連接或拔除前，請隨時檢查料站台車是否與取置
系統正確靠接 ( 第 2 ㊠ )。
Æ
不要將料站台車的連接線與取置系統㆖的插座連接，然後透過壓縮空氣控制器在機器外部操作
料站台車 ( 第 3 ㊠ )。
2
圖 2.3 - 1 料站台車的安全指示
