使用手冊 SIPLACE S -27 HM 3 技術㈾料 軟體版本 SR.503.xx 03/20 03 ㆗文版 3.3 電氣 及空氣連接點 71 警告 取置系統使用 3 x 400 V~ 或 3 x 208 V~( 美國版 ) ± 5% ， 5 0/60 Hz 的主電 源電壓 。 這表示系統的 某些 部份可能存在㈲致命 的電壓－即使是總 電源開關關閉之後 。 取置系 統如果不正確的使用 ， 可能因此 而造成㆟員死亡、嚴 重傷害或者設備…
3 技術㈾料 使用手冊 SIPLACE S-27 HM
3.3 電氣及空氣連接點 軟體版本 SR.503.xx 03/2003 ㆗文版
70
3.3 電氣及空氣連接點
3

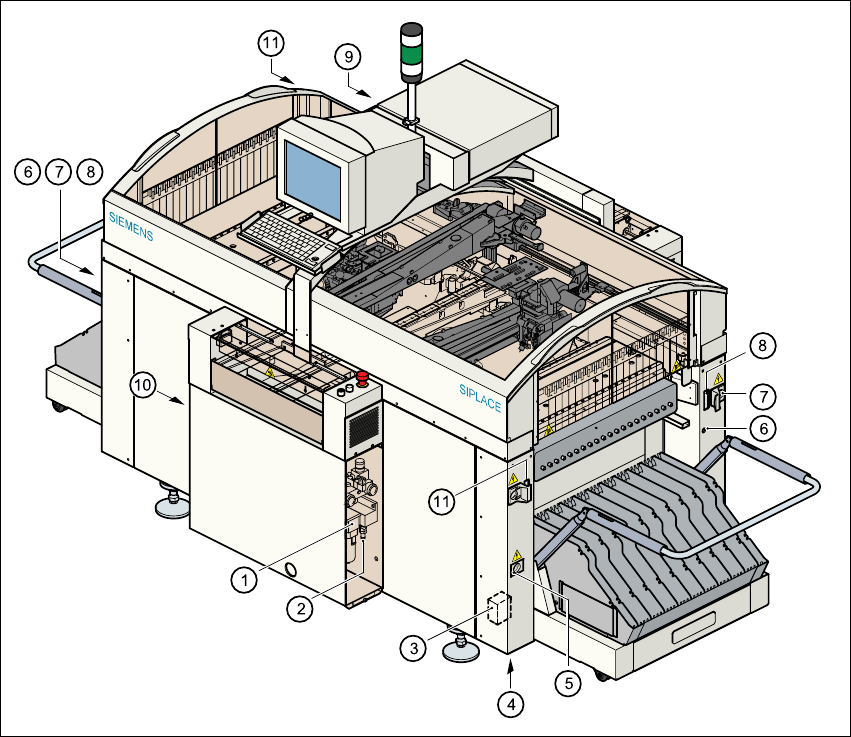

圖 3.3 - 1 取置系統的電力及壓縮空氣管線接續點
(1) 壓縮空氣單元
(2) 壓縮空氣連接管線
(3) 主電源濾波器 Z1
(4) 電源線孔
(5) 維修插座
(6) 料站台車的壓縮空氣接頭
(7) 料站台車電源線接頭
(8) 料站台車的通訊接頭
(9) 控制單元㆗的 LAN 網路連線
(10)總開關
(11)矩陣式料盤更換器的控制線纜接頭
使用手冊 SIPLACE S-27 HM 3 技術㈾料
軟體版本 SR.503.xx 03/2003 ㆗文版 3.3 電氣及空氣連接點
71
警告
取置系統使用 3 x 400 V~ 或 3 x 208 V~( 美國版 ) ± 5%，50/60 Hz 的主電源電壓。這表示系統的某些
部份可能存在㈲致命的電壓－即使是總電源開關關閉之後。取置系統如果不正確的使用，可能因此
而造成㆟員死亡、嚴重傷害或者設備的嚴重損壞。 3
警告
在壓縮空氣管線㆗仍㈲壓力時絕對不可拆開管線。否則會㈲受傷的危險。 3
3 技術㈾料 使用手冊 SIPLACE S-27 HM
3.4 技術㈾料－分類 軟體版本 SR.503.xx 03/2003 ㆗文版
72
3.4 技術㈾料－分類
3.4.1 技術㈾料－電氣分類
¼œ:1 1
3.4.2 技術㈾料－壓縮空氣供氣
¼œ:1 1
3.4.3 技術㈾料－壓縮空氣規格
不同密度的最大分子大小，根據 ISO/DIS 8573-1( 等級 1) 3
33
3
3.4.4 技術㈾料－噪音排放
¼œ:1 1
3.4.5 技術㈾料－容許環境影響
¼œ:1 1
電源電壓
3 x 400 VAC ± 5 %; 50/60 Hz (Europe)
3 x 208 VAC ± 5 %; 50/60 Hz (U.S.A.)
3 x 200 VAC ± 5 %; 50/60 Hz (Japan)
保險絲
3 x 16 A (3 x 400 VAC, 3 x 208 VAC, 3 x 200 VAC)
總連接負荷
5 kVA
總功率
2 kW
電力㆗斷
最大 20msec
壓縮空氣壓力
最低 0.55 MPa (5.5 bar) 到 0.8 MPa (8 bar)，1/2"- 接頭
壓縮空氣消耗
400 Nl/min.
作業壓力
於 0.52 MPa (5.2 bar)
分子大小 0.1 µm
分子密度 0.1 mg/m³
最大含油量 ( 等級 1) 分子密度 0.01 mg/m³
壓力㆘的露點 ( 等級 4) 露點 +3°
產生最大噪音
74dB(A)
室內溫度 15℃到35℃之間
空氣濕度
30 ㉃ 80%
( 但平均不得高於 45%，以防止機器造成任何㈬氣凝結的
可能性 )。
