使用手冊 SIPLACE S -27 HM 3 技術㈾料 軟體版本 SR.503.xx 03/20 03 ㆗文版 3. 5 取置系統 的尺寸與重量 73 3.5 取置系統的尺寸與重量 3.5. 1 取置系統的尺寸 3 圖 3.5 - 1 取置系統的尺 寸單位為 mm 3.5. 2 技術㈾料－尺寸、重量 ¼œ:11 長度 1 587 mm 含輸送帶 寬度 2,64 1 mm 含托架 ㈲警示燈的高度 1 980 mm ( 標準高度 )/ 2…

100%1 / 208
3 技術㈾料 使用手冊 SIPLACE S-27 HM
3.4 技術㈾料－分類 軟體版本 SR.503.xx 03/2003 ㆗文版
72
3.4 技術㈾料－分類
3.4.1 技術㈾料－電氣分類
¼œ:1 1
3.4.2 技術㈾料－壓縮空氣供氣
¼œ:1 1
3.4.3 技術㈾料－壓縮空氣規格
不同密度的最大分子大小，根據 ISO/DIS 8573-1( 等級 1) 3
33
3
3.4.4 技術㈾料－噪音排放
¼œ:1 1
3.4.5 技術㈾料－容許環境影響
¼œ:1 1
電源電壓
3 x 400 VAC ± 5 %; 50/60 Hz (Europe)
3 x 208 VAC ± 5 %; 50/60 Hz (U.S.A.)
3 x 200 VAC ± 5 %; 50/60 Hz (Japan)
保險絲
3 x 16 A (3 x 400 VAC, 3 x 208 VAC, 3 x 200 VAC)
總連接負荷
5 kVA
總功率
2 kW
電力㆗斷
最大 20msec
壓縮空氣壓力
最低 0.55 MPa (5.5 bar) 到 0.8 MPa (8 bar)，1/2"- 接頭
壓縮空氣消耗
400 Nl/min.
作業壓力
於 0.52 MPa (5.2 bar)
分子大小 0.1 µm
分子密度 0.1 mg/m³
最大含油量 ( 等級 1) 分子密度 0.01 mg/m³
壓力㆘的露點 ( 等級 4) 露點 +3°
產生最大噪音
74dB(A)
室內溫度 15℃到35℃之間
空氣濕度
30 ㉃ 80%
( 但平均不得高於 45%，以防止機器造成任何㈬氣凝結的
可能性 )。
使用手冊 SIPLACE S-27 HM 3 技術㈾料
軟體版本 SR.503.xx 03/2003 ㆗文版 3.5 取置系統的尺寸與重量
73
3.5 取置系統的尺寸與重量

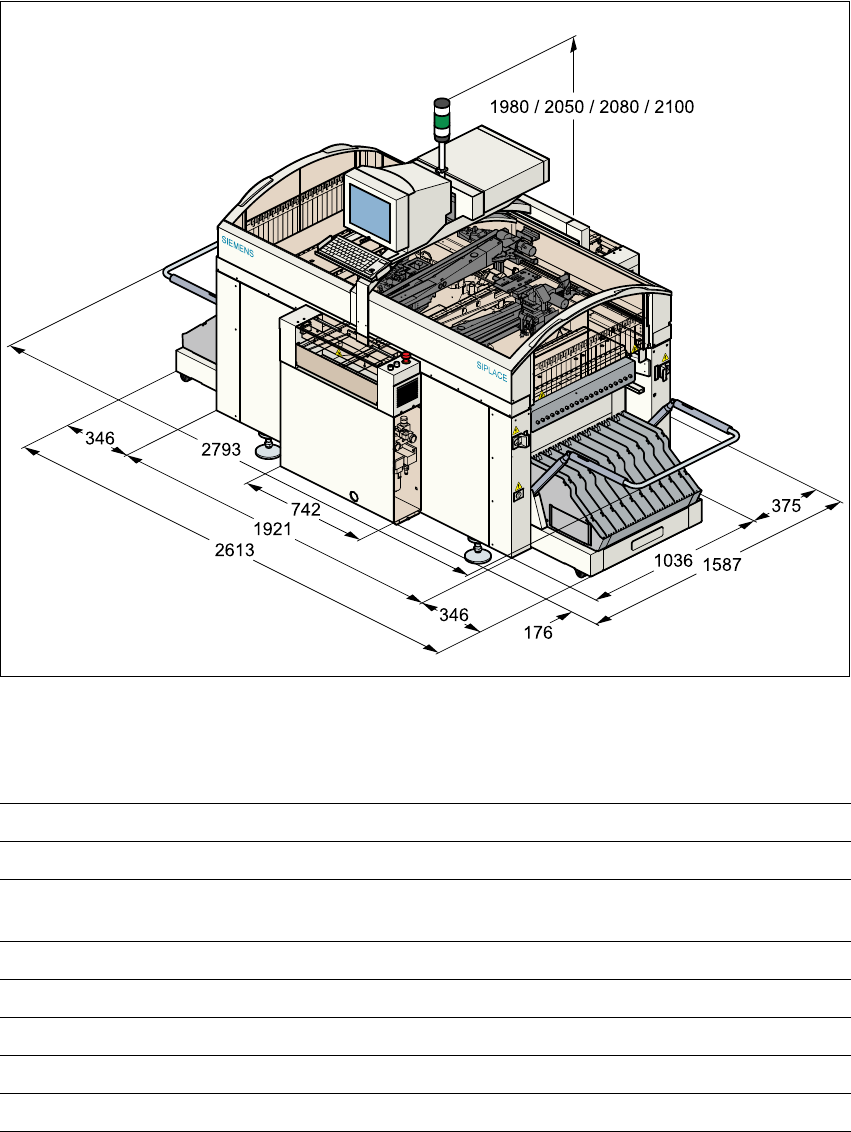

3.5.1 取置系統的尺寸
3
圖 3.5 - 1 取置系統的尺寸單位為 mm
3.5.2 技術㈾料－尺寸、重量
¼œ:11
長度 1587 mm 含輸送帶
寬度 2,641 mm 含托架
㈲警示燈的高度 1980 mm ( 標準高度 )/
2050 mm/2080 mm/100 mm SMEMA
距㆞高 120 mm 標準高度
基本模組重量
1500 kg
全配備重量 約 2000 kg
基㆞每單位面積的容許負荷 1000 kg/m² min.
腳座每單位面積的負荷 4.42 kg/cm²
3 技術㈾料 使用手冊 SIPLACE S-27 HM
3.5 取置系統的尺寸與重量 軟體版本 SR.503.xx 03/2003 ㆗文版
74

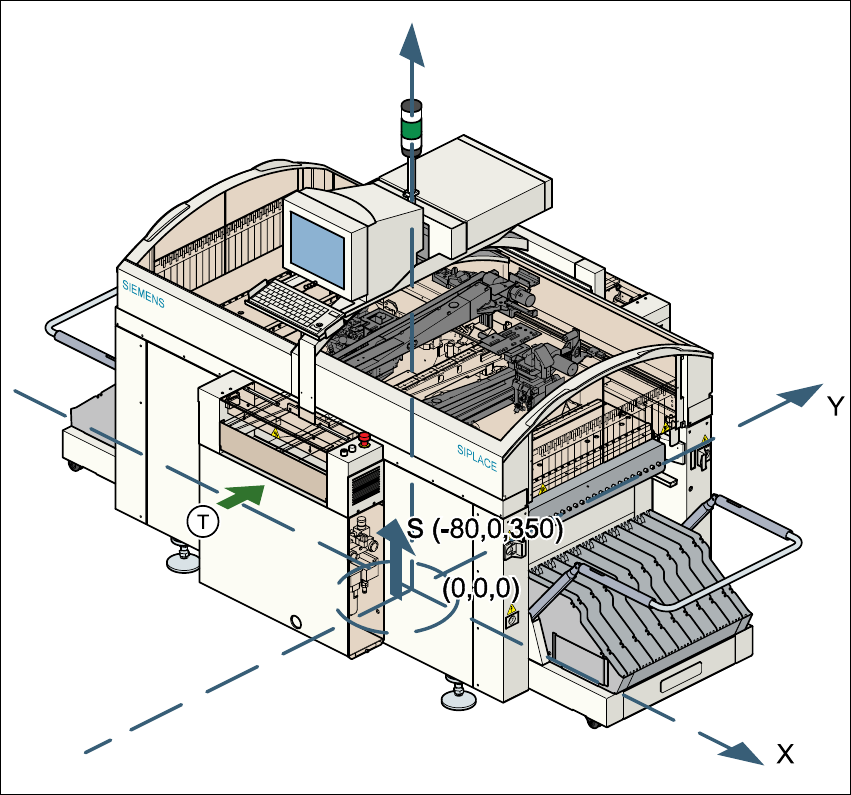

3.5.3 取置系統的重心
3
圖 3.5 - 2 取置系統的重心
X 座標 - 80 mm
Y 座標 0 mm
Z 座標 350 mm 高
TPCB輸送方向 3
33
3
3
33
3
這些取置系統的重心座標，以 PCB 輸送高度 830 mm 為準。 3
