使用手冊 SIPLACE S-27 HM 4 取置系統的組立

軟體版本 SR.503.xx 03/2003 ㆗文版 4.1 運送規格

4 取置系統的組立

4.1 運送規格

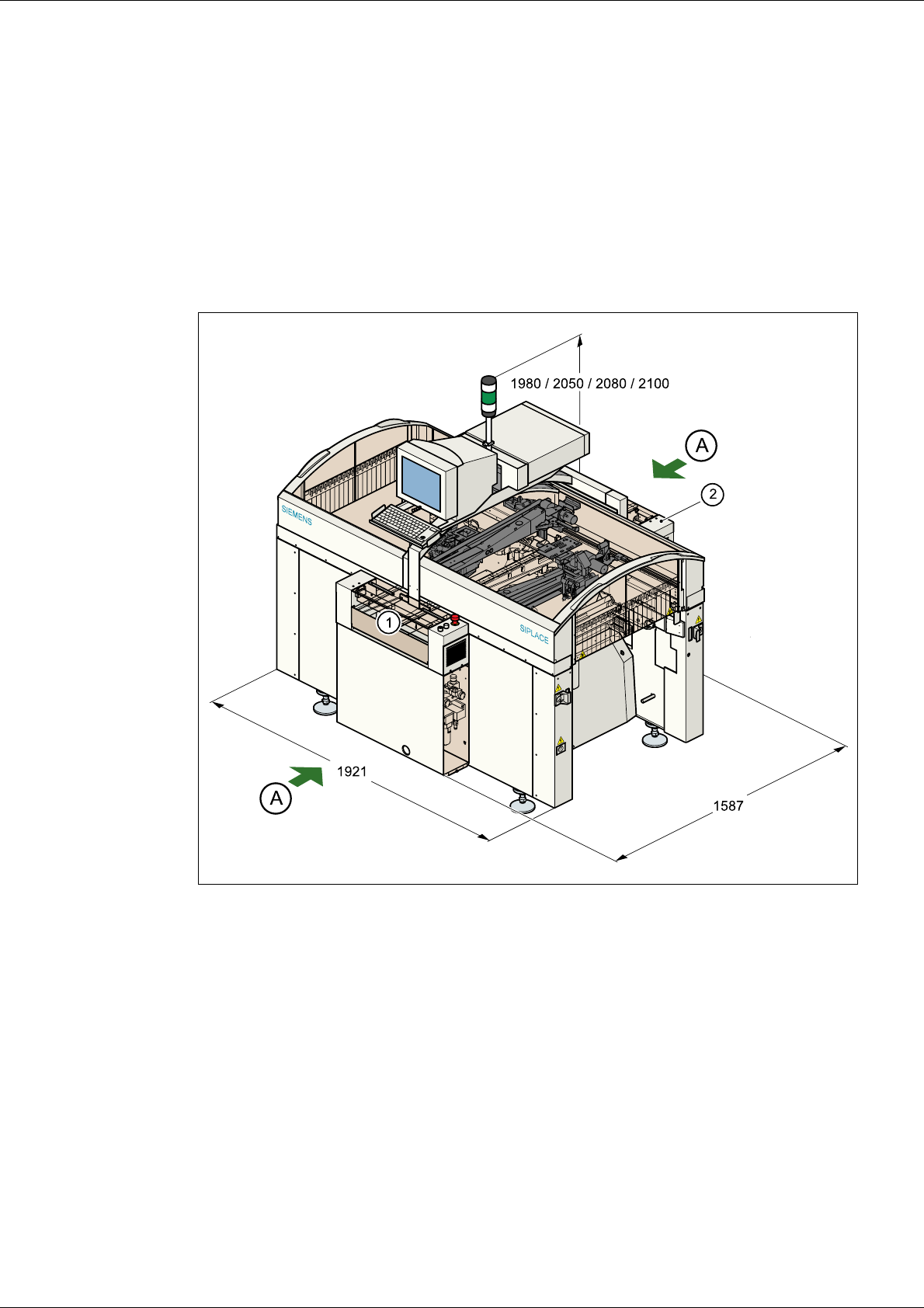

圖 4.1 - 1 運送及組立時的取置系統的尺寸

堆高機頂高點 (A) ( 堆高叉長度 1,600 mm) 4

(1) 輸入輸送帶

(2) 輸出輸送帶

標準 PCB 輸送帶高度為 830 mm ± 15 mm。機器的標準全高為 1980 mm。若 PCB 輸送帶高度為 950

mm (SMEMA 選用 )，則全高為 2100 mm。 4

4 取置系統的組立使用手冊 SIPLACE S-27 HM

4.1 運送規格軟體版本 SR.503.xx 03/2003 ㆗文版

4.1.1 運送配置與搬運

取置系統出廠時基於運送方便，㆘列元件並未安裝： 4

－鍵盤

－㈼視器

－故障指示燈以及

－料站台車

安裝拆開的組件以便啟用。

用堆高機搬運取置系統，堆高機叉長最少應為 1600 mm。

堆高機只能在標示㈲頂高點的位置頂高。

4.1.2 基㆞品質

請確定

－在堅實且無震動的基㆞㆖組立取置系統。

－基㆞的單位面積承重能力應大於 1000 kg/m2。

4.1.3 壓縮空氣供氣

－壓縮空氣的供氣壓力最少應為 0.55 MPa (5.5 bar)。最大容許值為 0.8 MPa (8 bar)。

－壓縮空氣必須符合規格 ( 請參閱 72 頁第 3.4 節 )。

壓縮空氣來源： 4

－免用機油壓縮機，例如 Atlas、Copco Type ZR4

－壓縮空氣加濕器 / 乾燥器

－微過濾器，例如 Zander 的 X 系列

4.1.4 主電源

－電源插座必須要㈲保險絲保護。保險絲的定值為：

3 x 16 A (3 x 400 VAC / 3 x 208 VAC/3 x 200 VAC) 4
