• 对 以 下材料的兼容性 如 何 ？ – 金属 合 金 – 层压 板 –塑 料 – 合成 橡 胶 – 涂料 – 组件 – 零 件标 识 、标 签 以 及 墨 水 • 使 用 历史 是什么？ • 其 它 用 户 不得不发表对 产品 的 看 法是什么？ • 清洗 剂 供 应 商 支持 等级声 誉 怎 样 ？ • 供 应 商 有提 供 全球 支持 吗 ? • 产品 有通 过 ROHS 标准 或者 兼容 吗 ？ • 产品是 危 险品 吗 ？ …
• 干燥。
– 表面水的去除
– 吸收水的去除
• 通风。
– 气流进出机器
– 去除清洗剂气味
– 防止浸透的薄雾进入设备
• 水净化。
– 净化进入的水达到设计标准
– 收回冲洗水消除跟踪残留有机物、离子污染物并回收冲洗水再利用
•排放不能使用的水。
– 可选择的设备
– 电子影像去控制每个部分的开关
– 清洗样品接口
– 清洗污水过滤
– 过程控制为维持清洗水化学浓度
– 手工清洗剂浓度检测
– 比例计量泵
– 过程控制系统
– 清洗阶段的薄雾避雷器
– 电阻率显示器控制冲洗周期数量
– 封闭循环回收利用
12.8 过程整合 很多因素影响清洗过程。图片12-2说明影响组装线路板清洗过程效果的原因和结
果。此章节关注水清洁过程的优化。
12.8.1 设计清洗流程以满⾜清洗需求
12.8.1.1 化学品清
洁精选 清洗剂选择标准通常包括但也不仅限于以下标准：清洗设备、制程需
要、材料兼容性、环境、成本、剂槽寿命、气味以及技术支持。鱼骨图（图12-2）强调当选择一种
清洗剂需要考虑的一些因素。受测试样本和测试时间的限制，当评估并限定清洗剂时对每一个因素
进行研究相当困难。为了在选择一个清洗剂上给予协助，查阅参考第6章，开发及验证。以下几点值
得参考：
• 水基清洗剂去
除污染物的效果如何？
• 在你的制程中，需要多高的清洗浓度来清除助焊剂残留物？
• 在你的制程中，需要多高的清洗温度来清除助焊剂残留物？
• 清洗剂的浓度水平是多少？（推荐的浓度范围）
• 可能的助焊剂污染物负载量是多少？
• 清洗剂起泡吗？
• 污染物负载量对材料的影响是什么？（清洗剂材料及器件材料）
2011年7月 IPC-CH-65B-C
179
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 19:13:55 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,`,`,,,`,,,`,`,`,`,,,```-`-`,,`,,`,`,,`---
• 对以下材料的兼容性如何？
– 金属合金
– 层压板
–塑料
– 合成橡胶
– 涂料
– 组件
– 零件标识、标签以及墨水
• 使用历史是什么？
• 其它用户不得不发表对产品的看法是什么？
• 清洗剂供应商支持等级声誉怎样？
• 供应商有提供全球支持吗?
• 产品有通过ROHS标准或者兼容吗？
• 产品是危险品吗？（或者：对于员工什么样的管控等级需要去最小化
产品的危险性）
• VOC等级可接受监管机构监督吗?
• VOC等级满足公司/客户政策吗？
• 在没有妥善安装暖通空调的工作场所的气味是什么？
•蒸发和排气损失？
• 清洗剂怎样改变溶剂槽寿命？
• 清洗剂的表面张力、粘性、密度是什么?
• 清洗剂的监管以及控制有多容易？
• 什么可以出错?
⭥ᆀ㓴Ԧ
㓴㻵ᶀᯉ
⍇ᐕ㢪
⍇䜘Ԧ
✺᧕ᶀᯉ
ݳಘԦл䰤䳉
⌒ጠࣙ✺ࡲ
䘄ᐕࣙ✺ࡲ
✺㞿
✺᧕ᓖ
⍇ࡽ✺᧕ᶑԦ
䱫✺㟌
⍇䇮༷
⍇ࡲ
⍇⏔ᓖ
࣐ᐕᰦ䰤
⍇ࡲ⎃ᓖ
ߢࠫ㜭䟿
ᶀᯉެᇩᙗ
ঠࡦᶯⲴቲᶯ
㺘䶒䍤㻵
䰞仈ݳಘԦ
⎲㾶ቲ
ḷㆮᶀᯉ
㋈ਸࡲ
ᕩᙗփ
䙊ᆄ
IPC-65B-12-2-cn

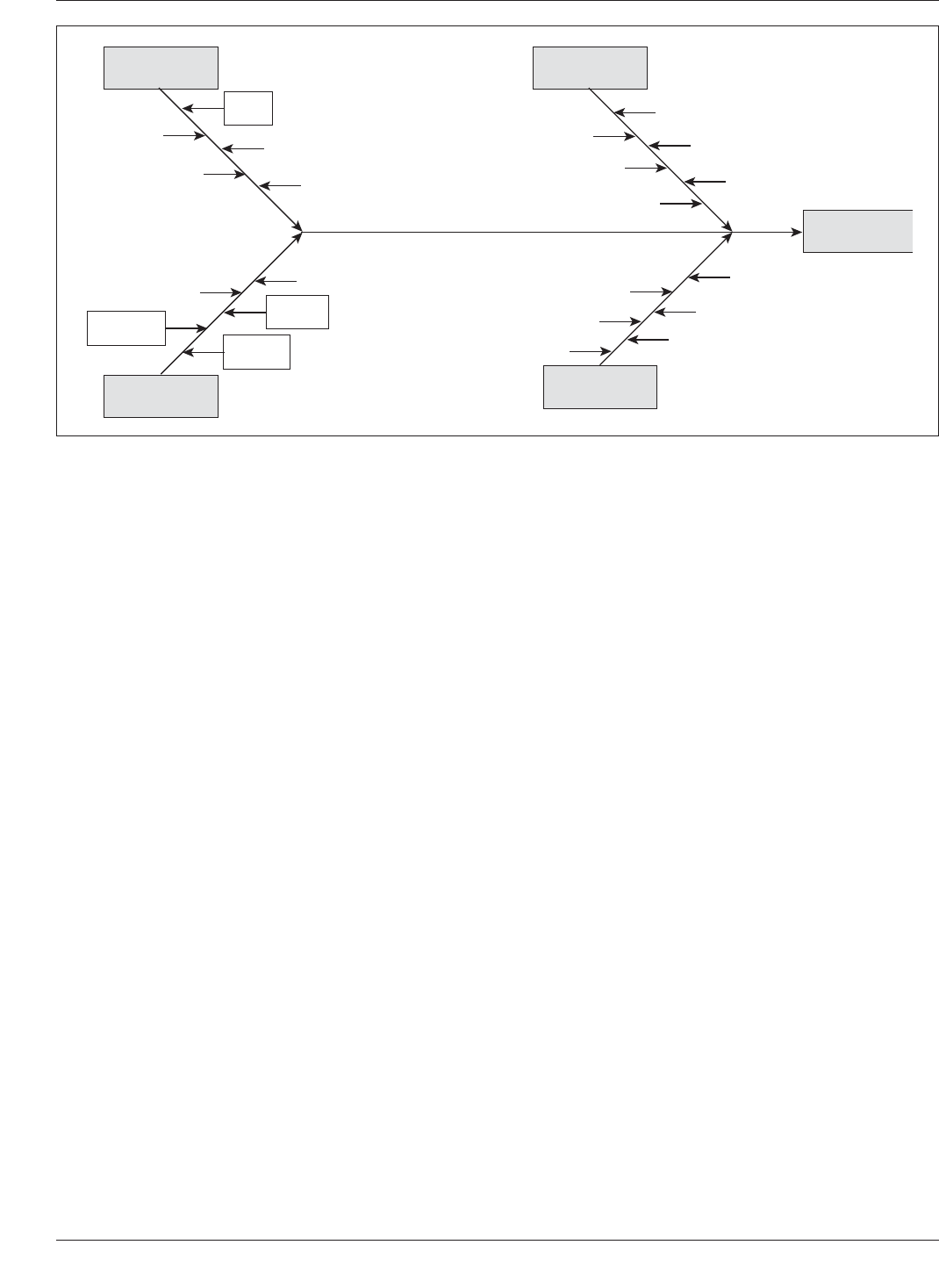

图12-2 影响组装线路板清洗过程效果的因数
IPC-CH-65B-C 2011年7月
180
Copyright Association Connecting Electronics Industries
Provided by IHS under license with IPC
Not for Resale, 11/27/2015 19:13:55 MST
No reproduction or networking permitted without license from IHS
--`,`,,,,`,`,,,`,,,`,`,`,`,,,```-`-`,,`,,`,`,,`---
12.9 清洗设备选型 流体管理在维持一个经济的清洗过程是关键。独特的模块控制（直列式清洁设
备）以及工艺流体同清洗化学品隔离（单一容器以及多种独立存在的容器）的分析是必不可少的。
流体输出的关键在于穿透以及急速打破与电路板间距较小的组件底部的焊剂屏障。通风管理关键在
于减少在工作区的化学品气味同时使从设备中排出的清洗气
味量为最小。液体的存储是延长清洗槽
寿命的关键。流体控制关键在维持正确的清洗槽浓度在清洗制程允许的公差以内。
随着时间的推移，清洗设备流体控制的设计会影响清洗制程的有效性。诸多因素，如高的清洗消耗
量、设备中冒出的蒸汽、在清洗及冲洗过程中的起泡、排气损耗，由于这些因素中的一个或者多个
因素失调会导致出现不好的清洗结果。当设备最初充满清洁化学品并启动时，制程问题
可能不会暴
露，但随着时间的推移会慢慢地出现。缺乏流程优化导致更高的缺陷率，典型的为在元器件底部间
隙以及表面存在白色残留物和不可接受的离子残留。
选择清洗设备需考虑许多因素。除成本评估之外，以下因素值得考虑：
• 清洗机和清洗剂可以清洁要求最严格的组件吗?
• 通风设计是否可以将清洗从冲洗和烘干隔离（适用于通过式以
及分段式槽箱）?
•加热单元能保持期望的设定温度吗?
•从机器开机到生产准备的阶段的响应时间多长？
• 设备能够满足清洗以及生产量的要求吗?
•蒸汽能从机器中消散掉吗（除了排气孔）?
• 设备可评估吗？
• 设备将清洗溶剂与冲洗水分离的效率如何？
• 设备能够收集剩余的清洗剂供后续
再利用吗？
• 清洗机有一个抽样端口吗？
• 清洗罐每分钟翻转多少次?
• 化学添加剂如何注入并控制？
• 设备是否受可编程控制器或者计算机控制？
• 印章、垫片等材料同清洗剂兼容吗？
• 机器可烘干组件吗？
• 清洗最困难组件的通过率是什么？
• 噪音等级？
• 设备成本？
•耗水量？
• 污水排放的体积量？
• 设备
的能耗成本？
• 设备占用的空间?
• 设备的清洗/部件成本？
• 设备的烘干能力如何？
• 在你的地区系统允许使用吗（空气以及水许可）？
• 在工人安全的工程控制及员工保护上系统有没有经过专业的评估？
