3 Servicearbeiten
3.3 DP-Antrieb tauschen [03058627-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 21
3.3
3.3 DP-Antrieb tauschen [03058627-xx]
DP-Antrieb tauschen [03058627-xx]
Teile, Hilfsmittel und Werkzeug
▪ DP-Antrieb [03058627-xx] für den C&P20A
▪ Drehmomentschraubendreher Torque Vario 10-60 Ncm [00386132
-
xx]
▪ Blendschalteller [03013091-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
VORSICHT
Unterschiedliche DP
-
Antriebe bei C&P20/C&P20A!
Verwenden Sie keinesfalls den DP-Antrieb des C&P20 am C&P20A!
1. DP-Antriebe über Serviceöffnung
2. Pinolen 1-20
1. Schalldämpfer
2. Haltekreis
3. O-Ring
4. Dichtscheibe
5. 3 x Befestigungsschrauben am Haltekreis
6. Pinole
7. Blendschalteller [03013091-xx]
8. Platine
9. DP-Antrieb komplett
1
2
5
6
9
8
7
1
5
4
3
2
3 Servicearbeiten
3.3 DP-Antrieb tauschen [03058627-xx]
22 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
Ausbau
► Lösen Sie die Befestigungsschraube des Schalldämpfers und entfernen diesen.
► Lösen Sie die drei Befestigungsschrauben am Haltekreis.
► Hebeln Sie den Haltekreis vorsichtig aus der Verstiftung heraus. Beachten Sie, dass der O-Ring
nicht beschädigt wird.
► Ziehen Sie die Pipette vom Segment ab.
► Ziehen Sie den Blendschaltteller vorsichtig vom Segment ab.
⇨ Der Blendschaltteller wird beim Wiedereinbau durch einen neuen ersetzt.
► Ziehen Sie den Schlauch am "Anschluss für die Vakuumversorgung" vom DP-Antrieb ab.
► Entnehmen Sie den DP-Antrieb durch die Serviceöffnung.
Achten Sie auf den roten Schaumstoffring (Sylomerring) im Sternträger. Die Anschlagkante darf
beim Wiedereinbau nicht an diesem Schaumstoffring aufliegen bzw. sich verklemmen.
► Lösen Sie durch die Serviceöffnung die
Halterungen (1) rechts und links an der jeweiligen
Platine (2) des DP-Antriebs.
► Ziehen Sie die Platine (2) vorsichtig aus dem Ste
-
cker.
► Lösen Sie die beiden Befestigungsschrauben (3) des
entsprechenden DP
-
Antriebs auf der Innenseite des
Sternträgers (4).
⇨ Achten Sie darauf die Schrauben nicht zu verlie
-
ren.
1. Platine
2. Anschluss für die Vakuumversorgung
3. Linearführung (2x Befestigungsschrauben)
4. Anschlagkante
4
1
3
2
1
4
3
2
3 Servicearbeiten
3.3 DP-Antrieb tauschen [03058627-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 23
Einbau
► Legen Sie den neuen DP-Antrieb über die Serviceöffnung in die Laufführung ein.
► Fixieren Sie die Linearführung locker mit einer Befestigungsschraube (5).
► Drücken Sie die Platine zuerst nur locker auf den Stecker.
► Drücken Sie die Linearführung gegen den Stift.
► Ziehen Sie beide Befestigungsschrauben (5) und (7) mit 20 Ncm vorsichtig fest.
⇨ Dadurch wird verhindert, dass die Anschlagkante am roten Schaumstoffring aufliegt.
► Drehen Sie den Stern wieder zurück.
► Kontrollieren Sie: Die Anschlagkante muss am roten Kunststoffring anliegen und darf nicht auf
-
liegen.
► Stecken Sie den Schlauch an den Anschluss für die Druckluftversorgung auf. Prüfen Sie den
Schlauch dabei auf Beschädigungen und tauschen Sie diesen ggf. aus.
► Verwenden Sie dazu am Besten eine geeignete Pinzette und achten Sie darauf, dass der Schlauch
nicht geknickt oder beschädigt ist.
► Drücken Sie die Platine ganz in den Stecker ein.
► Montieren Sie die Halterung an die Platine (Drehmoment 10 Ncm).
► Stecken Sie den neuen Blendschaltteller auf das Segment auf. Beachten Sie dabei die Nut im Blend
-
schaltteller.
► Kontrollieren Sie, dass der Blendschaltteller sicher auf dem Segment sitzt, vor allem in Bezug auf
die Nachbarsegmente (gleiche Höhe).
► Montieren Sie den Haltekreis und den Schalldämpfer.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.

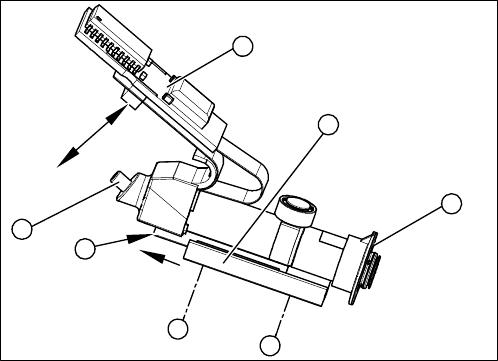

1. Platine
2. Anschluss für die Druckluftversorgung
3. Linearführung
4. Anschlagkante
5. Befestigungsschraube
6. Pinole
7. Befestigungsschraube
7
6
5
1
4
3
2
