3 Servicearbeiten 3.5 Schalldämpfer tauschen [03043707-xx] Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 25 ► Stecken Sie den Haltekreis und d ie Dichtscheibe lagerichtig mit der Verstiftung in den Ster nträ…
3 Servicearbeiten
3.4 Haltekreis-Vakuumeinheit tauschen [03005123-xx]
24 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3.4
3.4 Haltekreis-Vakuumeinheit tauschen [03005123-xx]
Haltekreis-Vakuumeinheit tauschen [03005123-xx]
Teile, Hilfsmittel und Werkzeug
▪ Haltekreis-Vakuumeinheit [03005123-xx]
▪ Drehmoment-Schraubendreher Torque Vario 10-60 Ncm [00386132-xx]
▪ Torque Wechselklinge 2,5 mm 6-kant. [03090019-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Lösen Sie die Befestigungsschraube des Schalldämpfers und entfernen diesen.
► Lösen Sie die drei Befestigungsschrauben am Haltekreis.
► Hebeln Sie den Haltekreis vorsichtig aus der Verstiftung heraus. Achten Sie darauf, dass der O
-
Ring
nicht beschädigt wird.
Einbau
► Legen Sie die Dichtscheibe in der richtigen Position auf den Haltekreis. Alle Öffnungen müssen
übereinander liegen.
► Ist der O-Ring beschädigt, ersetzen Sie diesen durch einen neuen O
-
Ring.

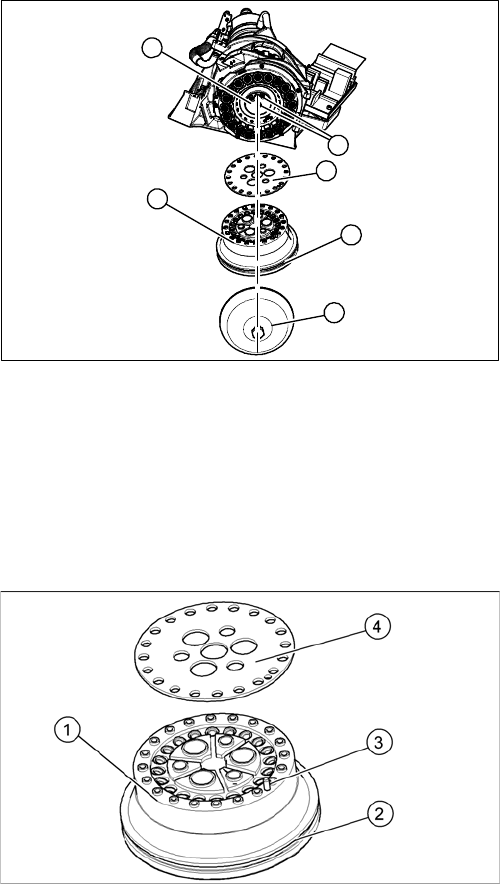

1. Schalldämpfer
2. Haltekreis
3. O-Ring
4. Dichtscheibe
5. 3x Befestigungsschrauben am Haltekreis
5
1
5
4
3
2
1. Haltekreis
2. O-Ring
3. Verstiftung (am Sternträger)
4. Dichtscheibe
3 Servicearbeiten
3.5 Schalldämpfer tauschen [03043707-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 25
► Stecken Sie den Haltekreis und die Dichtscheibe lagerichtig mit der Verstiftung in den Sternträger
ein.
► Fixieren Sie den Haltekreis mit den drei Befestigungsschrauben. Ziehen Sie die Schrauben mit
35 Ncm an.
► Montieren Sie den Schalldämpfer. Ziehen Sie die Befestigungsschraube des Schalldämpfers nur
handfest an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
3.5
3.5 Schalldämpfer tauschen [03043707-xx]
Schalldämpfer tauschen [03043707-xx]
Teile, Hilfsmittel und Werkzeug
▪ Schalldämpfer [03043707-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Lösen Sie die Befestigungsschraube des Schalldämpfers.
► Hebeln Sie den Schalldämpfer vorsichtig heraus.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende
Hinweise:

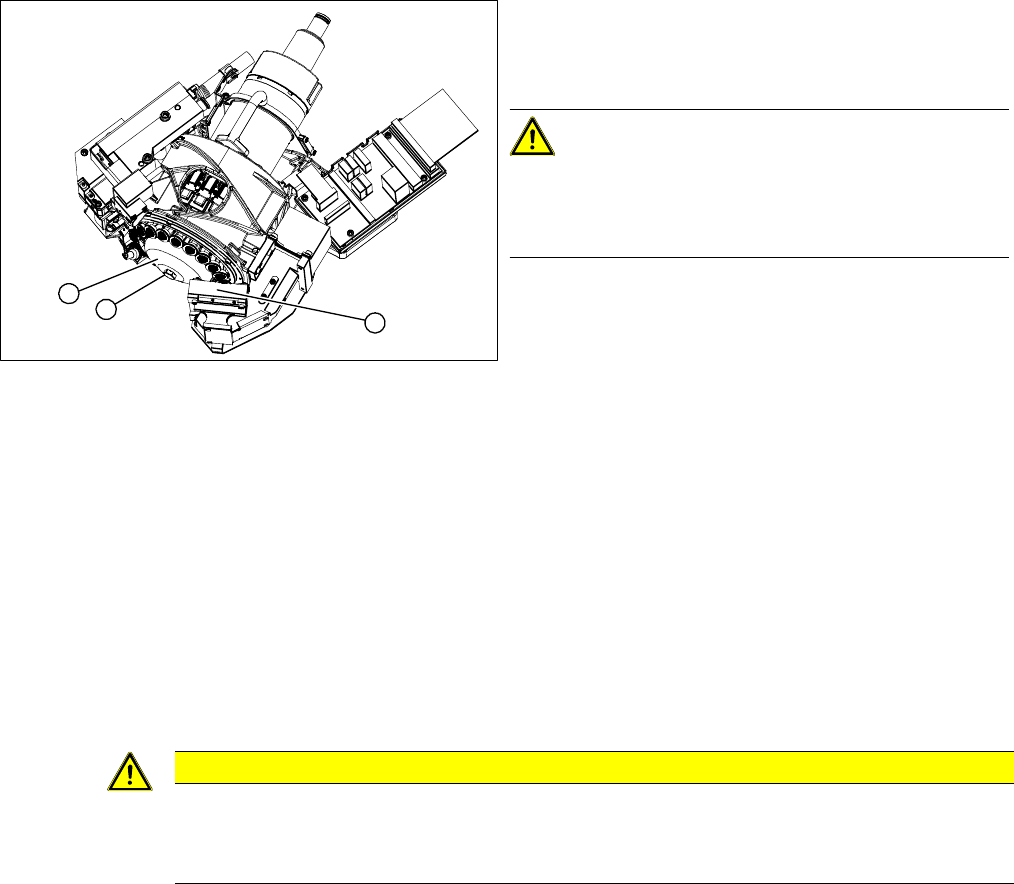

1. Schalldämpfer am Haltekreis
2. Befestigungsschraube [03005119-xx]
3. Optik der BE-Kamera
VORSICHT!
Kamera
Achten Sie darauf, die Kamera-Optik nicht zu verschmut
-
zen oder zu beschädigen.
1
3
2
VORSICHT
Einbauhinweise
► Drücken Sie den neuen Schalldämpfer vorsichtig auf den Haltekreis.
► Schrauben Sie die Befestigungsschraube mit der Hand vorsichtig (nur handfest) an.
3 Servicearbeiten
3.6 Dichtscheibe am Haltekreis tauschen [03005120-xx]
26 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3.6
3.6 Dichtscheibe am Haltekreis tauschen [03005120-xx]
Dichtscheibe am Haltekreis tauschen [03005120-xx]
Teile, Hilfsmittel und Werkzeug
▪ Dichtscheibe [03005120-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Lösen Sie die Befestigungsschraube des Schalldämpfers und entfernen Sie diesen.
► Lösen Sie die drei Befestigungsschrauben am Haltekreis.
► Hebeln Sie den Haltekreis vorsichtig aus der Verstiftung heraus und nehmen Sie die Dichtscheibe
ab. Beachten Sie dabei, dass der O
-
Ring nicht beschädigt wird.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Schalldämpfer
2. Haltekreis
3. O-Ring
4. Dichtscheibe
5. 3x Befestigungsschrauben am Haltekreis
5
1
5
4
3
2
