3.6 Dichtscheibe am Haltekreis tauschen [03005120-xx]
26 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3.6
3.6 Dichtscheibe am Haltekreis tauschen [03005120-xx]
Dichtscheibe am Haltekreis tauschen [03005120-xx]
Teile, Hilfsmittel und Werkzeug
▪ Dichtscheibe [03005120-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Lösen Sie die Befestigungsschraube des Schalldämpfers und entfernen Sie diesen.
► Lösen Sie die drei Befestigungsschrauben am Haltekreis.
► Hebeln Sie den Haltekreis vorsichtig aus der Verstiftung heraus und nehmen Sie die Dichtscheibe
ab. Beachten Sie dabei, dass der O
-
Ring nicht beschädigt wird.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

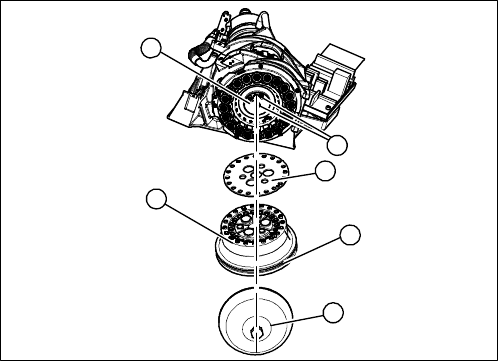

1. Schalldämpfer
2. Haltekreis
3. O-Ring
4. Dichtscheibe
5. 3x Befestigungsschrauben am Haltekreis
5
1
5
4
3
2
3 Servicearbeiten
3.7 Rückholeinheit tauschen [03007696-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 27
3.7
3.7 Rückholeinheit tauschen [03007696-xx]
Rückholeinheit tauschen [03007696-xx]
Teile, Hilfsmittel und Werkzeug
▪ Rückholeinheit [03007696-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Stecken Sie den elektrischen Anschluss am Magnetventil und den Schlauch am Druckluftanschluss
ab.
► Lösen Sie die beiden Befestigungsschrauben der Rückholeinheit und entnehmen Sie die komplette
Rückholeinheit.
1. Magnetventil
2. Druckluftanschluss
3. Rückholeinheit
4. 2x Befestigungsschrauben der Rückholeinheit
5. Mitnehmer für Z-Achse

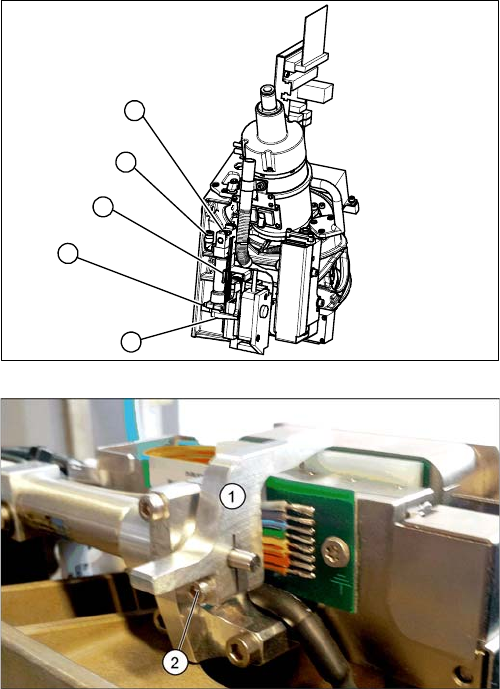

Die Rückholeinheit ist an der Z-Achse montiert und hat
die Aufgabe, bei unerwarteten Ereignissen (z. B Strom
-
ausfall oder beim Ausschalten der Maschine) die Z Achse
in einen sicheren Bereich zu fahren und damit vor
Beschädigungen zu schützen.
1. Mitnehmer für Z-Achse
2. Befestigungsschraube des Mitnehmers
2
3
5
4
1
3 Servicearbeiten
3.8 Druckregelventil tauschen [03072785-xx]
28 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende
Hinweise:
3.8
3.8 Druckregelventil tauschen [03072785-xx]
Druckregelventil tauschen [03072785-xx]
Teile, Hilfsmittel und Werkzeug
▪ Druckregelventil [03072785-xx]
▪ Drehmomentschraubendreher 20-120 Ncm [00386253
-
xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht

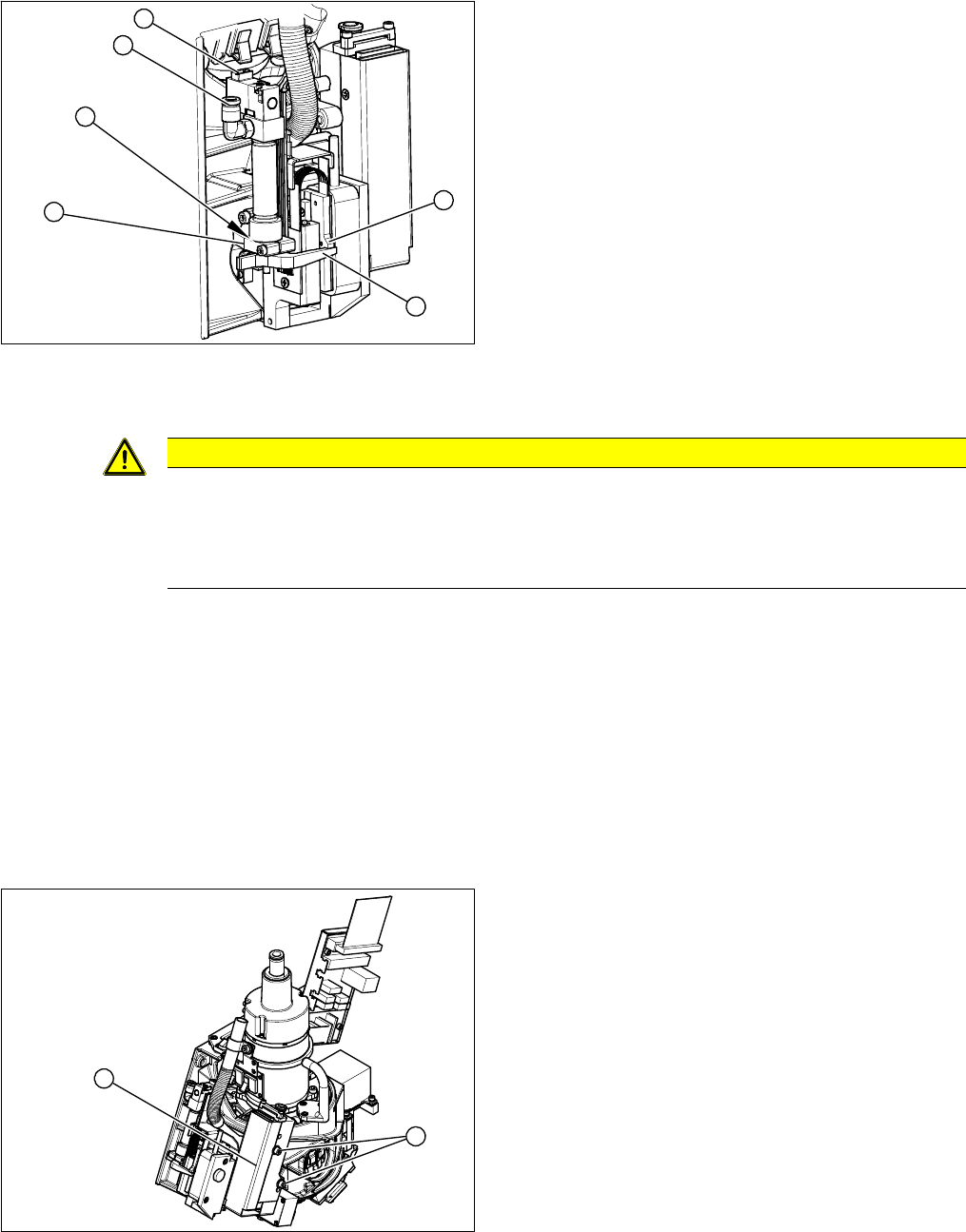

► Montieren Sie die Rückholeinheit mit der
Halterung (2) auf Anschlag.
► Stecken Sie den Halter ganz auf und ziehen Sie die
beiden Befestigungsschrauben fest.
► Es darf kein Spalt (1) sein.
► Der Mitnehmer (3) muss an der Z-Achse anliegen.
► Kontrollieren Sie, dass sich der Stern drehen lässt.
► Prüfen Sie dabei, dass zwischen Mitnehmer und dem
Läufer (6) des Z-Motors ein Spalt von ca. 0,1 mm ist.
► Stellen Sie die Anschlüsse am Magnetventil (4) und
den Druckluftanschluss (5) wieder her.
4
3
2
5
6
1
VORSICHT
Einbauhinweise
► Falls Sie die Befestigungsschraube des Mitnehmers gelöst haben, dann ziehen Sie diese
mit einem Drehmoment von 1
,15 Nm fest.
► Fixieren Sie die Kabel ggf. mit Kabelbinder.
1. Druckregelventil
2. 2 x Befestigungsschrauben
Das Druckregelventil versorgt den Bestück-/Abholkreis
während des Abholvorganges mit Vakuum und schaltet
beim Bestückvorgang auf Blasluft um.
2
1
