3 Servicearbeiten
3.8 Druckregelventil tauschen [03072785-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 29
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Ausbau
► Lösen Sie die beiden Schrauben der Zugentlastung und ziehen Sie die Energie- und Datenversor
-
gung ab.
► Lösen Sie die Kabelschelle des Kabels zum BE-Sensor.
► Ziehen Sie die Schläuche vom Druckluftanschluss, Vakuum/Blasluft und Abluft ab.
► Lösen Sie die beiden Befestigungsschrauben des Druckregelventils und entnehmen Sie das Druck
-
regelventil.
Einbau
► Montieren Sie das neue Druckregelventil. Ziehen Sie dabei die Befestigungsschrauben des Druck
-
regelventils mit einem Drehmoment von 90 Ncm an.
► Stellen Sie die elektrischen und pneumatischen Anschlüsse wieder her.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende
Hinweise:

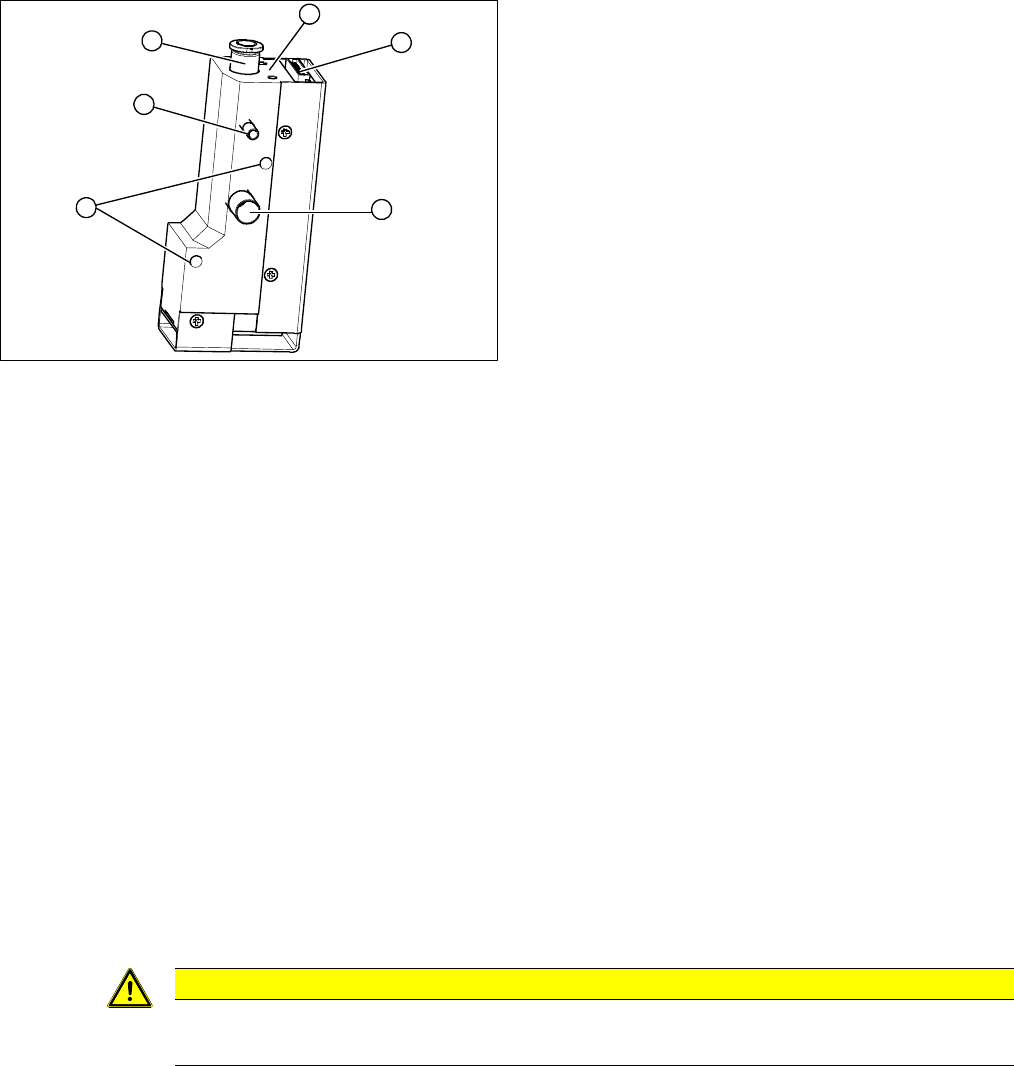

1. Zugentlastung mit Zwischenplatte
2. Energie- und Datenversorgung
3. Druckluftanschluss
4. Vakuum/Blasluft zum Bestück/Abholkreis
5. Abluft, zur Kühlung des X-Linearmotors
6. Befestigungsschrauben des Druckregelventils
1
6
5
4
3
2
VORSICHT
Einbauhinweise
► Führen Sie den Nullabgleich für das Druckregelventil durch.
3 Servicearbeiten
3.9 Platine Zwischenverteiler am C&P20A-Kopf tauschen [03002942-xx]
30 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3.9
3.9 Platine Zwischenverteiler am C&P20A-Kopf tauschen [03002942-xx]
Platine Zwischenverteiler am C&P20A-Kopf tauschen
[03002942-xx]
Teile, Hilfsmittel und Werkzeug
▪ Platine/Zwischenverteiler C&P [03002942-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Diese Arbeit kann grundsätzlich auch in der Maschine erfolgen, aber für einen besseren Zugang
zum Kopf kann es sinnvoll sein den Kopf aus der Maschine auszubauen. Für den Aus- und Einbau
des Bestückkopfes lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Nummerieren Sie die Kabelverbindungen.
Achten Sie darauf die Stecker für die Spursignale nicht zu verwechseln!
► Entfernen Sie die Stecker am Zwischenverteiler.
► Lösen Sie die 4 Befestigungsschrauben und nehmen Sie den Zwischenverteiler ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
5.6.1 Übertragen der kopfspezifischen Daten (abSW601) [ ➙ 60]

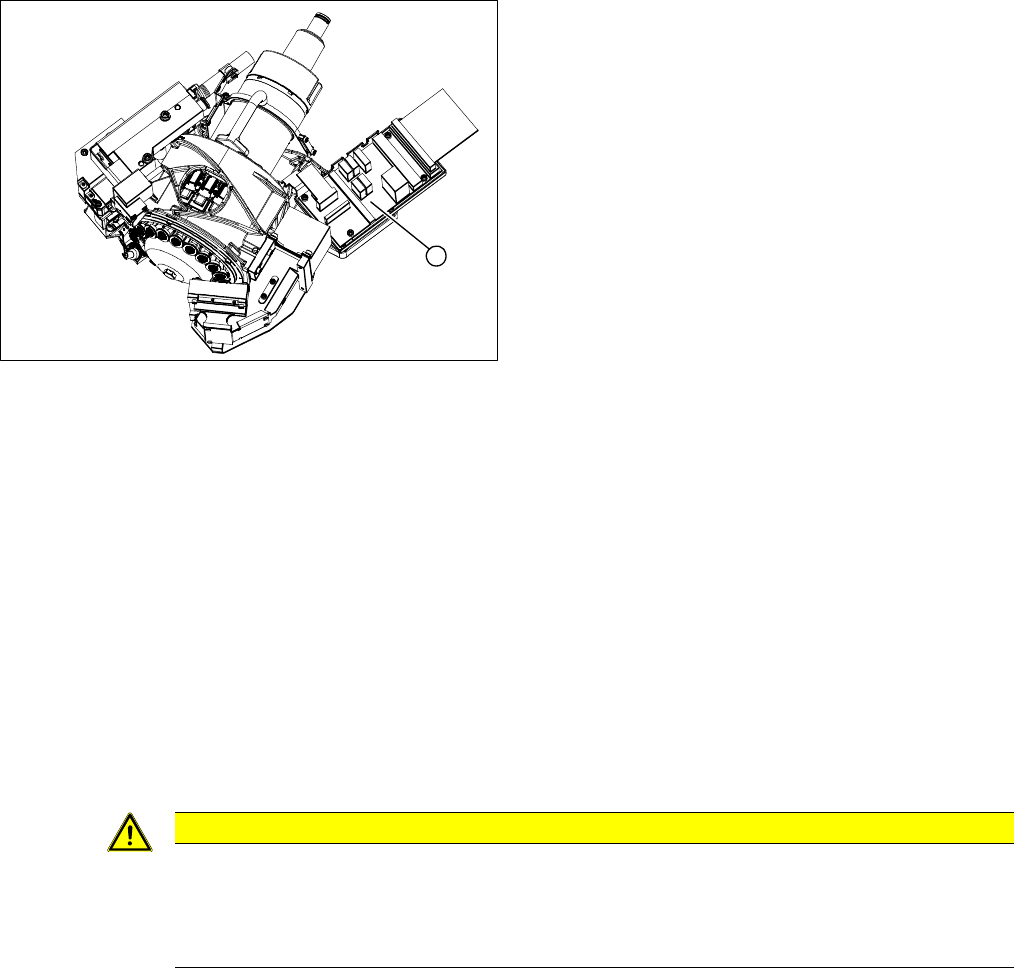

1. Zwischenverteiler
1
VORSICHT
Einbauhinweise
Die Maschinendaten müssen auf das EPROM übertragen werden!
► Übertragen Sie die Maschinendaten der Station auf den Zwischenverteiler. Lesen Sie hier
-
zu Abschnitt "5.6 Übertragen der kopfspezifischen Daten" [ ➙ 60].
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 31
3.10
3.10 Rachen tauschen und einstellen [03010313-xx]
Rachen tauschen und einstellen [03010313-xx]
Teile, Hilfsmittel und Werkzeug
▪ Rachen [03010313-xx] (nur bei Tausch des Rachens)
▪ Kit für Racheneinstellung C&P20 [03058847-xx]
Dieser hat folgenden Inhalt:
– Racheneinstelllehre C&P20 [03045455-xx] (incl. 2x Inbusschrauben M2,5x12 mm)
– 10x Fühlerlehre 0,01 mm [03058840-xx]
– 5x Fühlerlehre 0,04 mm [03058839-xx]
– Silikonschlauch D12, Länge 20 mm [03058392-xx]
– Schutzschlauch BE-Sensor C&P20 [03078596-xx]
– 10x Blendschaltteller [03013091-xx]
– 2x Linsenschraube DIN7985-M2x4-A2-Z [00304612-xx]
▪ Kreuzschlitz-Schraubendreher mit Drehmomentbegrenzung, auf 35 Ncm eingestellt
▪ Kopfmontageständer [03056231-xx]
▪ Innensechskantschlüssel
▪ Magnetentnahmeblech C&P20A [03078491-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Grundlegendes zur Einstellung des Rachens
Der Hintergrund für die Einstellung des Rachens ist es, einen korrekten Übergang zwischen Laufring
und Rachen herzustellen. Die korrekte Höhe zwischen Laufring und Rachen wird durch die Ermittlung
der Nullpunktkorrektur der Z-Achse erreicht.
Bei der Montage des Rachens an die Z-Achse ist ein Verdrehen des Rachens möglich. Mit Hilfe der Ra
-
cheneinstelllehre wird die korrekte Winkellage des Rachens zum Laufring erreicht.
Wann ist die Einstellung des Rachens notwendig?
▪ Beim Tausch der Lichtschranke unten sollte die Position des Rachens mit der Stationssoftware
überprüft werden.
▪ Beim Einbau eines neuen Z-Achsantriebes.
▪ Bei Fehlermeldungen von der Stationssoftware (z. B. Kulissenreferenzlauf).
Laufring mit Z-Achse
1. Laufring
2. Kugellager am Segment
3. Rachen
4. Lichtschranke unten
5. Übergang Laufring – Rachen links
6. Übergang Laufring – Rachen rechts
