3 Servicearbeiten 3.10 Rachen tauschen und einstellen [03010313-xx] 32 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M Übersicht Vorbereitung ► Bauen Sie den Kopf aus der M asch ine au s. Für den Aus- und Einb…
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 31
3.10
3.10 Rachen tauschen und einstellen [03010313-xx]
Rachen tauschen und einstellen [03010313-xx]
Teile, Hilfsmittel und Werkzeug
▪ Rachen [03010313-xx] (nur bei Tausch des Rachens)
▪ Kit für Racheneinstellung C&P20 [03058847-xx]
Dieser hat folgenden Inhalt:
– Racheneinstelllehre C&P20 [03045455-xx] (incl. 2x Inbusschrauben M2,5x12 mm)
– 10x Fühlerlehre 0,01 mm [03058840-xx]
– 5x Fühlerlehre 0,04 mm [03058839-xx]
– Silikonschlauch D12, Länge 20 mm [03058392-xx]
– Schutzschlauch BE-Sensor C&P20 [03078596-xx]
– 10x Blendschaltteller [03013091-xx]
– 2x Linsenschraube DIN7985-M2x4-A2-Z [00304612-xx]
▪ Kreuzschlitz-Schraubendreher mit Drehmomentbegrenzung, auf 35 Ncm eingestellt
▪ Kopfmontageständer [03056231-xx]
▪ Innensechskantschlüssel
▪ Magnetentnahmeblech C&P20A [03078491-xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Grundlegendes zur Einstellung des Rachens
Der Hintergrund für die Einstellung des Rachens ist es, einen korrekten Übergang zwischen Laufring
und Rachen herzustellen. Die korrekte Höhe zwischen Laufring und Rachen wird durch die Ermittlung
der Nullpunktkorrektur der Z-Achse erreicht.
Bei der Montage des Rachens an die Z-Achse ist ein Verdrehen des Rachens möglich. Mit Hilfe der Ra
-
cheneinstelllehre wird die korrekte Winkellage des Rachens zum Laufring erreicht.
Wann ist die Einstellung des Rachens notwendig?
▪ Beim Tausch der Lichtschranke unten sollte die Position des Rachens mit der Stationssoftware
überprüft werden.
▪ Beim Einbau eines neuen Z-Achsantriebes.
▪ Bei Fehlermeldungen von der Stationssoftware (z. B. Kulissenreferenzlauf).

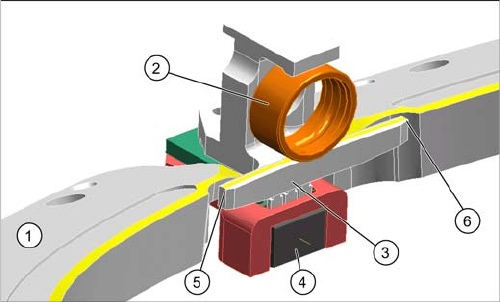

Laufring mit Z-Achse
1. Laufring
2. Kugellager am Segment
3. Rachen
4. Lichtschranke unten
5. Übergang Laufring – Rachen links
6. Übergang Laufring – Rachen rechts
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
32 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Austausch und Einstellung des Rachens
Führen Sie folgende vorbereitende Arbeiten aus:
Racheneinstelllehre
1. Seitlicher Anschlag für Rachen
2. 2a und 2b: Auflageflächen Rachen
3. Zentrierstifte für die Genauigkeit zum Laufring
4. Befestigung der Lehre am Laufring (Schrauben -->
M2.5x12 mm)
HINWEIS
Rachen tauschen oder nur einstellen?
Die Vorgehensweise für den Austausch und die Einstellung des Rachens ist weitgehend ident
-
lisch. Auf Unterschiede wird explizit hingewiesen.
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 33
C&P20-Bestückkopf auf Bestückkopfständer
► Zum Schutz des BE-Sensors stecken Sie den roten
Gummischlauch (1) (Länge ca. 20 mm)auf die Pris
-
men des BE-Sensors. (Zuschneiden des Gummi
-
schlauches in zwei 20 mm Stücken)
► Bauen Sie den Kopf aus der Maschine aus. (Siehe
C&P20A-Kopf tauschen)
► Montieren Sie den Bestückkopf auf den Kopfständer
[00330509-01] (siehe Bild).
Demontage der Z- Achsen Abdeckung
► Demontieren Sie das Abdeckblech (1) über der Z-
Achse. Lösen Sie dazu die Schrauben (2) und (3).
Nehmen Sie dann vorsichtig das Abdeckblech ab.
VORSICHT!
Achten Sie darauf die Prismen des BE-Sensors nicht zu
beschädigen.
► Befestigen Sie die Z-Motoreinheit wieder mit der
Originalschraube (3). Damit wird die genaue Position
der Z-Motoreinheit sichergestellt ist. Dies ist für die
Einstellung des Rachens erforderlich.
