3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
32 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
Austausch und Einstellung des Rachens
Führen Sie folgende vorbereitende Arbeiten aus:

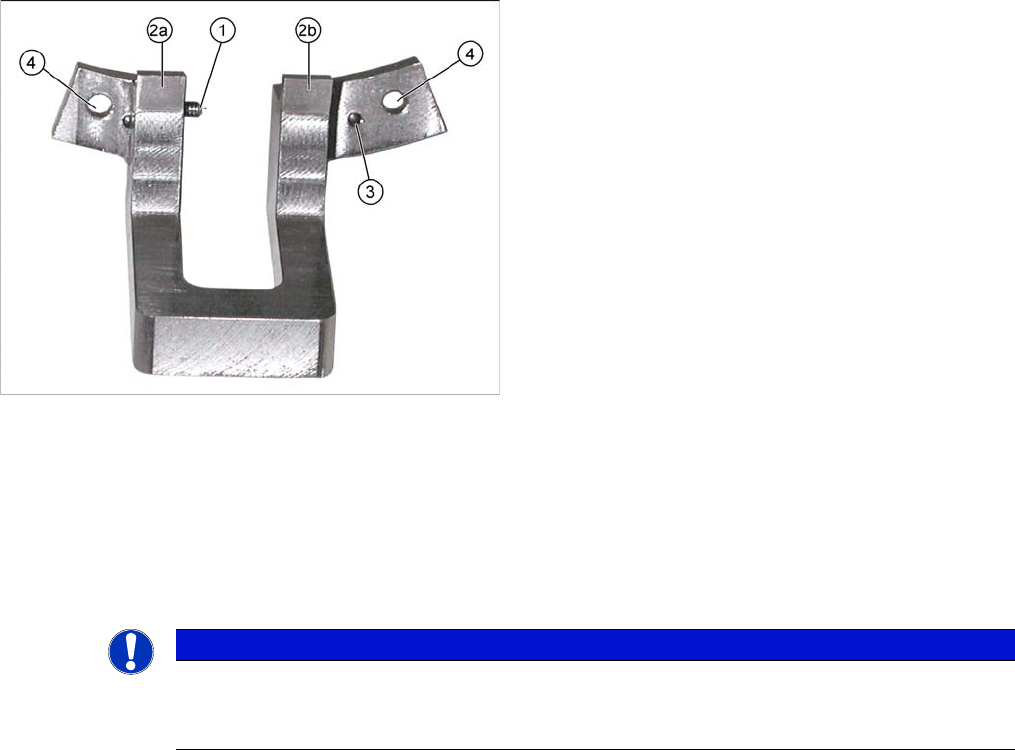

Racheneinstelllehre
1. Seitlicher Anschlag für Rachen
2. 2a und 2b: Auflageflächen Rachen
3. Zentrierstifte für die Genauigkeit zum Laufring
4. Befestigung der Lehre am Laufring (Schrauben -->
M2.5x12 mm)
HINWEIS
Rachen tauschen oder nur einstellen?
Die Vorgehensweise für den Austausch und die Einstellung des Rachens ist weitgehend ident
-
lisch. Auf Unterschiede wird explizit hingewiesen.
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 33
C&P20-Bestückkopf auf Bestückkopfständer

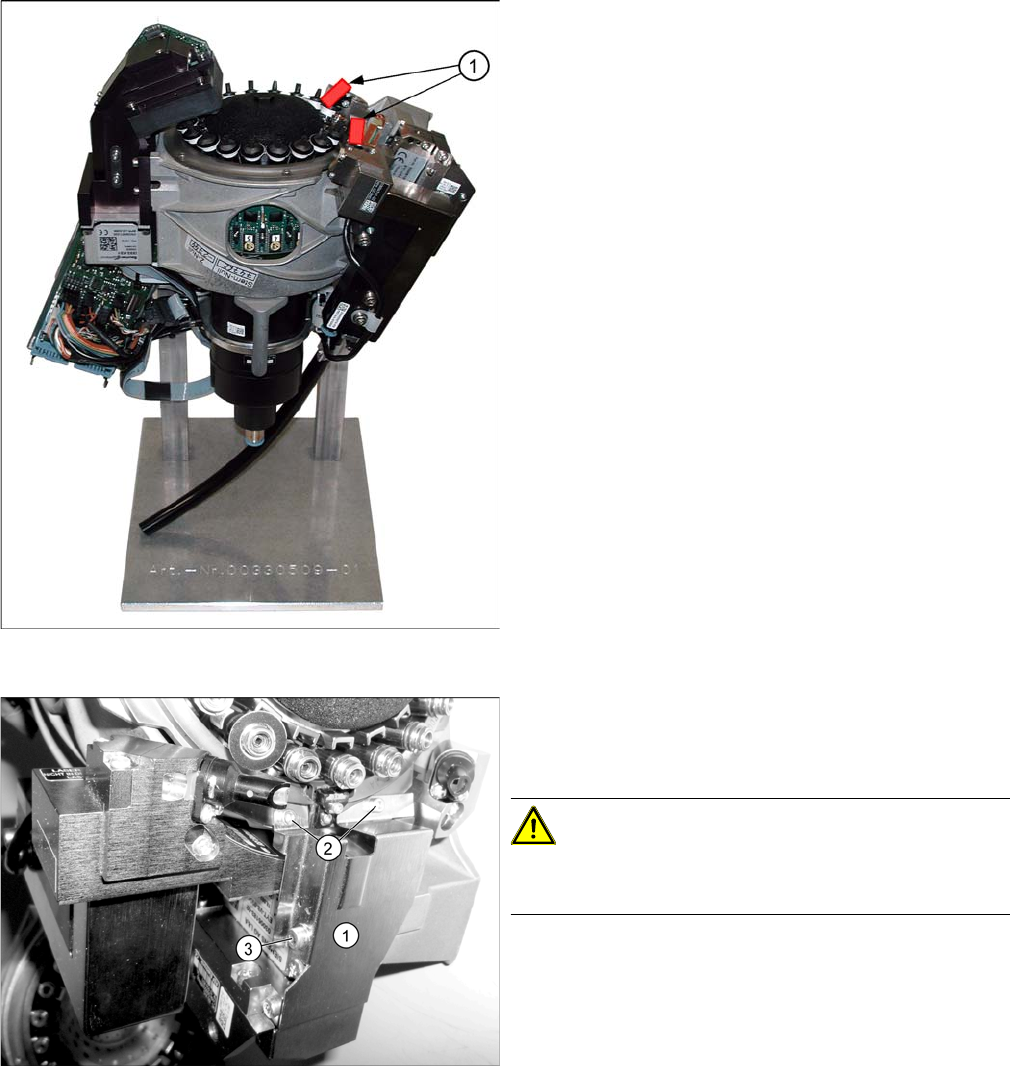

► Zum Schutz des BE-Sensors stecken Sie den roten
Gummischlauch (1) (Länge ca. 20 mm)auf die Pris
-
men des BE-Sensors. (Zuschneiden des Gummi
-
schlauches in zwei 20 mm Stücken)
► Bauen Sie den Kopf aus der Maschine aus. (Siehe
C&P20A-Kopf tauschen)
► Montieren Sie den Bestückkopf auf den Kopfständer
[00330509-01] (siehe Bild).
Demontage der Z- Achsen Abdeckung
► Demontieren Sie das Abdeckblech (1) über der Z-
Achse. Lösen Sie dazu die Schrauben (2) und (3).
Nehmen Sie dann vorsichtig das Abdeckblech ab.
VORSICHT!
Achten Sie darauf die Prismen des BE-Sensors nicht zu
beschädigen.
► Befestigen Sie die Z-Motoreinheit wieder mit der
Originalschraube (3). Damit wird die genaue Position
der Z-Motoreinheit sichergestellt ist. Dies ist für die
Einstellung des Rachens erforderlich.
3 Servicearbeiten
3.10 Rachen tauschen und einstellen [03010313-xx]
34 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M

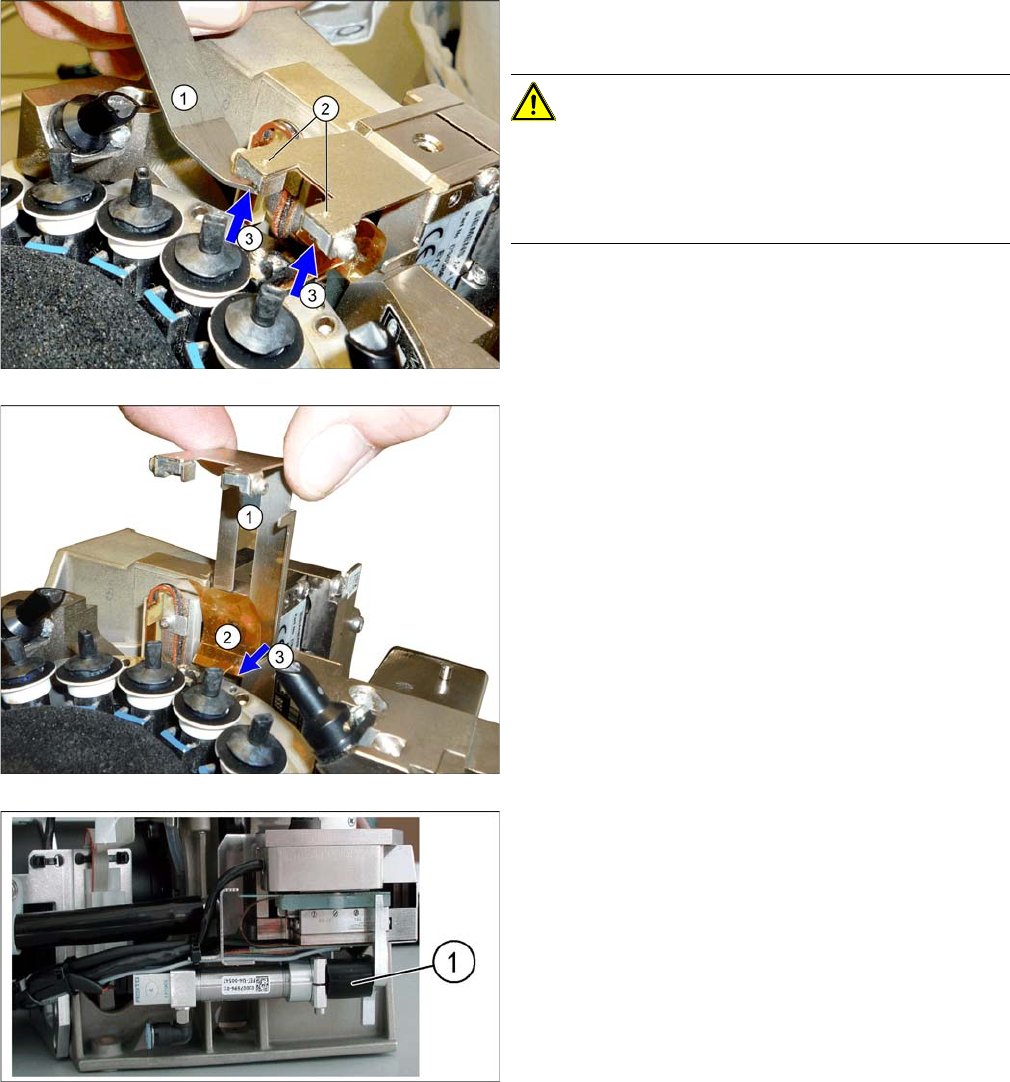

► Entnehmen Sie mit dem Magnetentnahmeblech (1)
die beiden Magnete (3).
VORSICHT!
Sollten die Magnete fest sitzen, dann können Sie diese
von oben (2) mit einem spitzen Gegenstand
herausdrücken. Wird dabei die Folie beschädigt muss
diese auch getauscht werden.
► Ziehen Sie das Blech (1) heraus.
► Lösen Sie die Befestigungsschraube (3) der Folie (2)
und nehmen Sie die Folie heraus.
Montage des Schlauchstücks an der Rückholeinheit
► Klemmen Sie zwischen dem Betätiger und dem
Gehäuse der Rückholeinheit das schwarze
Schlauchstück D12 20 mm (1) aus dem Servicepa
-
ket.
Dadurch ist die Z-Achse für die spätere Einstellung
frei beweglich und die Rückholeinheit braucht nicht
demontiert werden.
